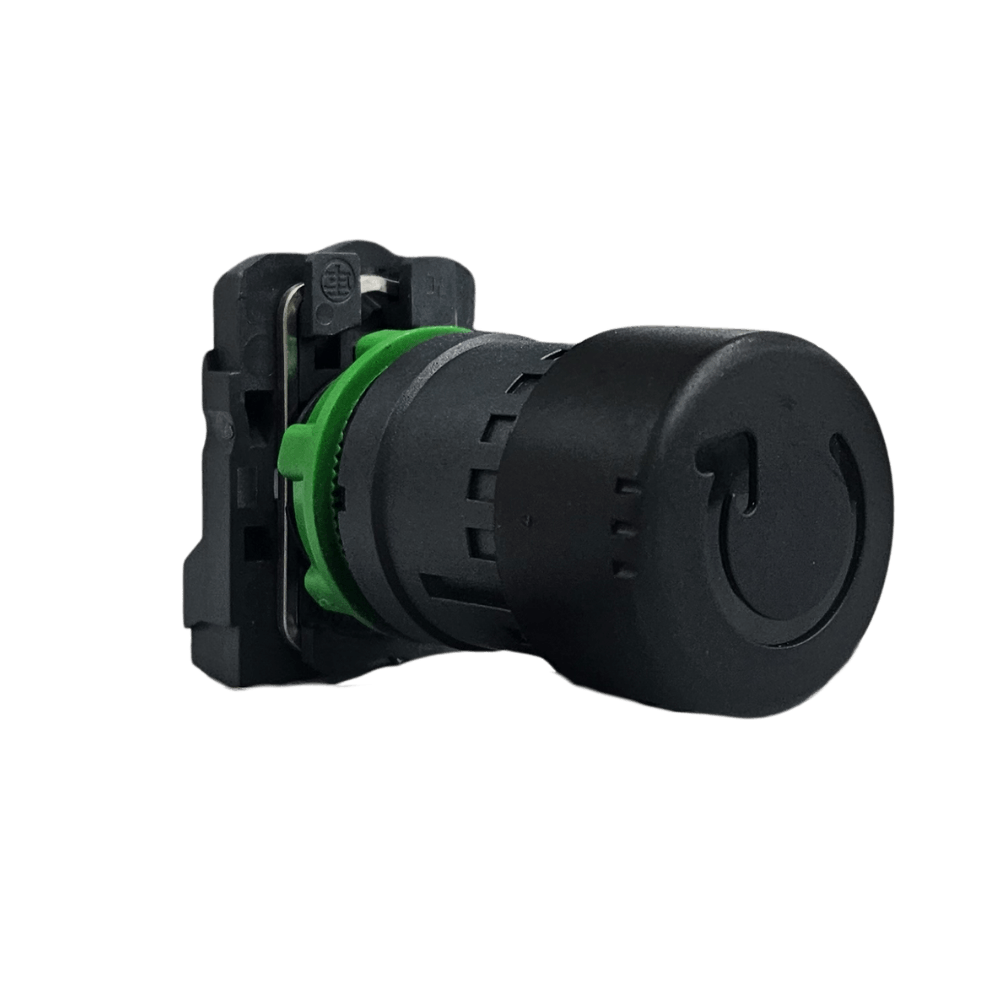

Botão 22mm Plástico Soco Girar Para Destravar D30MM 1NA XB5AS421 - Schneider

Ref:
18581057

Botão 22mm Plástico Soco Girar Para Destravar D30MM 1NA XB5AS421 - Schneider

Ref:
18581057

Por: R$ 146,90ou X de

-
+
Comprar

Especificação

Especificações

MarcaSchneider
Referencia FabricanteXB5AS421
CorPreto

Descrição

Botão 22mm Plástico Soco Girar Para Destravar D30MM 1NA XB5AS421 - Schneider

Linha de produto
Harmony XB5
Tipo de produto ou componente
Botão de desligamento de emergência
Nome abreviado do dispositivo
XB5
Material do aro
Plástico
material do colar de fixação
Plástico
diâmetro de montagem
22 mm
quantidade indivisível de venda
1
formato do cabeçote da unidade de sinalização
Redondo
tipo de acionamento
Bloqueio mecânico
Rearme
Girar para destravar
característica do acionamento
Branco Botão cogumelo Ø 30 mm, Sem gravação
Operação dos contatos
Abertura lenta
Conexões - terminais
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme EN 60947-1
Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme EN 60947-1
Apresentação do dispositivo
Produto completo
Complementar
Altura
43 mm
Largura
40 mm
Profundidade
100 mm
descrição dos terminais ISO nº 1
(11-12)NF
Peso líquido
0,075 kg
resistência a lavagem sobre alta pressão
7000000 Pa a 55 °C , distância : 0,1 m
uso dos contatos
Contatos padrão
ruptura positiva
Com conforme EN/IEC 60947-5-1 apêndice K
curso de funcionamento
1,5 mm (Comutação elétrica variável NF)
4,3 mm (Total percorrido)
durabilidade mecânica
300000 ciclos
torque de aperto
0,8…1,2 N.m conforme EN 60947-1
formato da cabeça do parafuso
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas
Material de contatos
Liga de prata (Ag/Ni)
proteção contra sobrecarga e curtos-circuitos
10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre
10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação
600 V (graus de poluição 3) conforme EN 60947-1
[Uimp] tensão nominal suportável de impulso
6 kV EN 60947-1
[Ie] corrente nominal de operação
3 A a 240 V, CA-15, A600 conforme EN/IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme EN/IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme EN/IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme EN/IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme EN/IEC 60947-5-1
durabilidade elétrica
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
confiabilidade elétrica
Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Meio ambiente
Tratamento de proteção
TH
Temperatura ambiente para armazenamento
-40…70 °C
Temperatura ambiente para funcionamento
-40…70 °C
categoria de sobretensão
Classe II conforme IEC 60536

*Imagem meramente ilustrativa*
