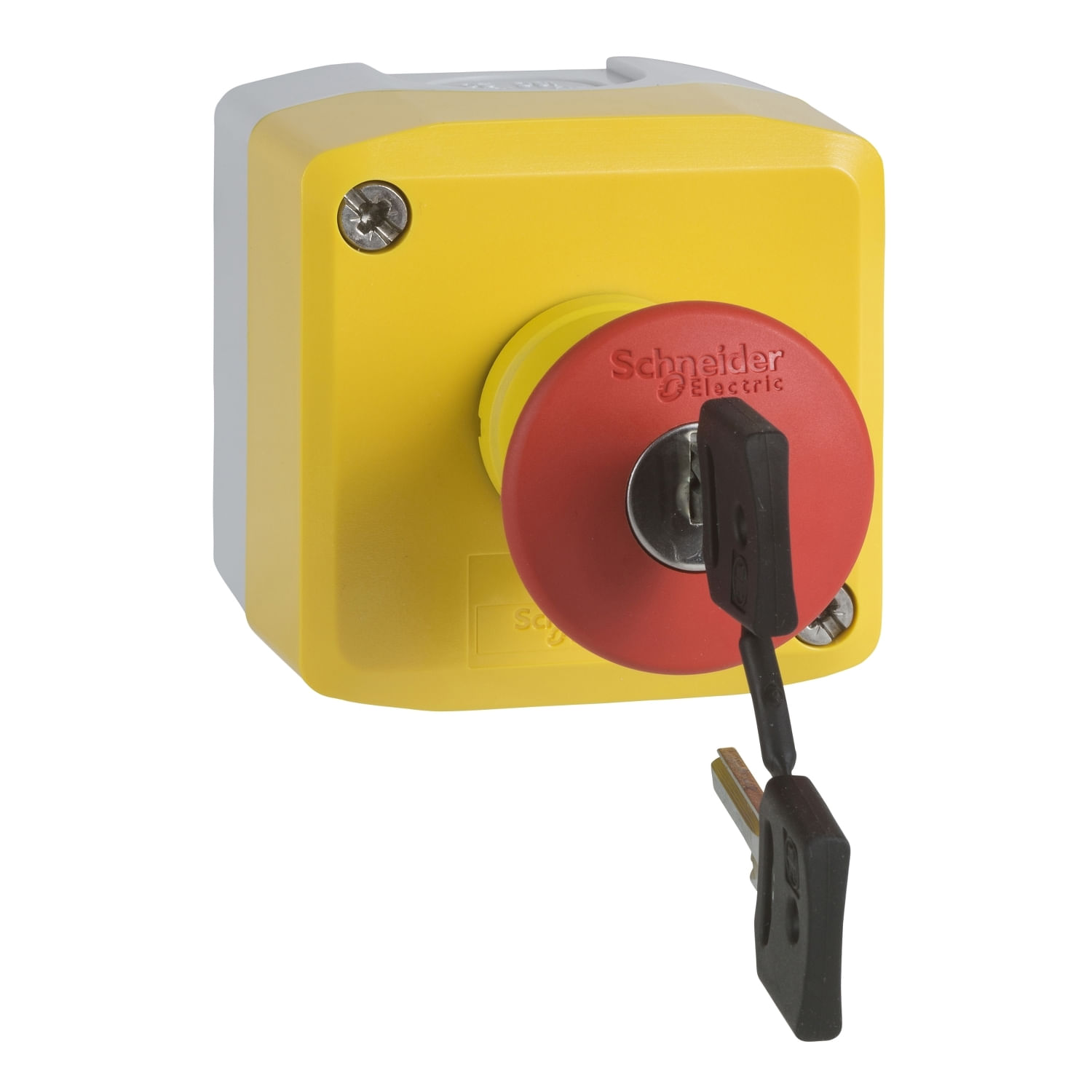

Botoeira de Emergência 1 Botão XALK184G - Schneider

Ref:
18580993

Botoeira de Emergência 1 Botão XALK184G - Schneider

Ref:
18580993

De: R$ 472,99Por: R$ 449,34ou X de

Economia de R$ 23,65

-
+
Comprar

Especificação

Descrição

Botoeira Emergência 22mm 1 Botão 1NA2NF VM XALK184G - Schneider

linha de produto Harmony XALK
tipo de produto ou componente Estação de controle completa
Nome abreviado do dispositivo XALK
destino do produto Para unidades de controle e sinalização XB5 de Ø 22 mm
Aplicação da botoeira Função de desligamento de emergência
Cor da base do invólucro Light grey (RAL 7035)
Cor da capa Yellow (RAL 1021)
material Policarbonato
perfil do acionamento 1 botão de pressão de cabeça de cogumelo
descrição dos acionamentos 1 NF + 2 NA não marcado
Rearme Chave para destravar
composição da estação de controle 1 botão de pressão de cabeça cogumelo de Ø40 mm, Vermelho 1 NA + 2 NF Sem gravação marcação
Operação dos contatos Abertura lenta
entrada de cabo 1 knock-out for cable entry 0…14 mm / 2 knock-outs for Pg 13 cable gland and ISO M20 0…12 mm
Peso líquido 0,197 kg
resistência a lavadora de alta pressão 7000000 Pa at 55 °C, distance : 0.1 m
número da chave 455
ruptura positiva Com conforme EN/IEC 60947-5-1 apêndice K

curso de operação
1.5 mm (NC changing electrical state)
2.6 mm (NO changing electrical state)
4.3 mm (total travel)

força de operação 40 N Comutação elétrica variável NF+NA
durabilidade mecânica 300000 ciclos
conexões - terminais Screw clamp terminals, <= 2 x 1.5 mm² with cable end conforming to EN/IEC 60947-1 / Screw clamp terminals, >= 1 x 0.22 mm² without cable end conforming to EN/IEC 60947-1
torque de aperto 0.8…1.2 N.m conforming to EN/IEC 60947-1

formato da cabeça do parafuso
Cross compatible with Philips no 1 screwdriver
Cross compatible with pozidriv No 1 screwdriver
Slotted compatible with flat Ø 4 mm screwdriver
Slotted compatible with flat Ø 5.5 mm screwdriver
Material de contatos Liga de prata (Ag/Ni)
proteção contra curto-circuito 10 A cartridge fuse type gG conforming to EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre 10 A conforming to EN/IEC 60947-5-1
[Ui] tensão nominal de isolação 600 V (graus de poluição 3) conforme EN/IEC 60947-1
[Uimp] tensão nominal de impulso suportada 6 kV EN/IEC 60947-1

[Ie] corrente nominal de operação
3 A at 240 V, AC-15, A600 conforming to EN/IEC 60947-5-1
6 A at 120 V, AC-15, A600 conforming to EN/IEC 60947-5-1
0.1 A at 600 V, DC-13, Q600 conforming to EN/IEC 60947-5-1
0.27 A at 250 V, DC-13, Q600 conforming to EN/IEC 60947-5-1
0.55 A at 125 V, DC-13, Q600 conforming to EN/IEC 60947-5-1
1.2 A at 600 V, AC-15, A600 conforming to EN/IEC 60947-5-1

durabilidade elétrica
1000000 cycles, AC-15, 2 A at 230 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 3 A at 120 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C
1000000 cycles, AC-15, 4 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C
1000000 cycles, DC-13, 0.2 A at 110 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C
1000000 cycles, DC-13, 0.5 A at 24 V, operating rate <3600 cyc/h, load factor: 0.5 conforming to EN/IEC 60947-5-1 appendix C

confiabilidade elétrica
? < 10exp(-6) at 5 V, 1 mA conforming to EN/IEC 60947-5-4
? < 10exp(-8) at 17 V, 5 mA conforming to EN/IEC 60947-5-4

*Imagem meramente ilustrativa*
