Botoeira Pendente Plástica C/2 Botões NA + Emergência XACA2073 - Schneider

Principal
Linha de produto: Harmony XAC

Tipo de produto ou componente: Botoeira pendente

Nome abreviado do dispositivo: pistola XACA

Complementar
Tipo de estação de controle: Isolamento duplo

Material do invólucro: Polipropileno

Tipo de controle: Intuitivo

Tipo de circuito elétrico: Circuito de controle

Tipo de invólucro: Completo pronto para uso

Aplicação da botoeira: Controle de motor de elevação com 2 velocidades

Composição da estação de controle: 2 botões de pressão + 1 parada de emergência

Tipo de botão de controle
Botão de pressão de parada de Ø 30 mm 1 NF Com trava
Primeiro botão 2 NA (2 passos) elevar, dupla velocidade
Segundo Botão 2 NA (2 passos) mais baixo, dupla velocidade

Compatibilidade do produto
ZB2BE102 para parada de emergência
ZB2BE101 + ZB2BE201 para cada direção

Intertravamento Mecânico: Com interbloqueio mecânico

Cor da estação de controle: Amarelo

Conexões - terminais
Terminais de parafuso, 1 x 2,5 mm² Com ou sem a extremidade do cabo
Terminais de parafuso, 2 x 1,5 mm² Com ou sem a extremidade do cabo

Normas EN/IEC 60947-5-1
CSA C22.2 No 14
UL 508
EN/IEC 60204-32

Certificações do produto UL
CSA

Tratamento de proteção: TH

Temperatura ambiente para funcionamento -25...70 °C

Temperatura ambiente para armazenamento -40...70 °C

Resistência à vibração 15 gn (f= 10...500 Hz) conforme IEC 60068-2-6

Resistência ao choque 100 gn conforme IEC 60068-2-27

Categoria de sobretensão Classe II conforme IEC 61140

Grau de proteção IP IP65 conforme IEC 60529

Grau de proteção IK IK08 conforme EN 50102

Durabilidade mecânica 1000000 ciclos

Entrada de cabo Bucha de borracha com entrada escalonada 7...15 mm

Designação de código de contato
A600 CA-15, Ue = 240 V, Ie = 3 A conforme IEC 60947-5-1, apêndice A
A600 CA-15, Ue = 600 V, Ie = 1,2 A conforme IEC 60947-5-1, apêndice A
Q600 CC-13, Ue = 250 V, Ie = 0,27 A conforme IEC 60947-5-1, apêndice A
Q600 CC-13, Ue = 600 V, Ie = 0,1 A conforme IEC 60947-5-1, apêndice A

[Ithe] corrente térmicaconvencional em isolamento: 10 A

[Ui] tensão de isolamento nominal: 600 V (graus de poluição 3) conforme IEC 60947-1

[Uimp] tensão suportável de impulso nominal: 6 kV conforme IEC 60947-1

Operação dos contatos: Escalonado Abertura lenta

Maximum resistance across terminals: 25 MOhm

Força de operação 13...15 N

Proteção contra curto-circuito 10 A proteção por fusível por cartucho fusível tipo gG

Potência de funcionamento nominal em W
40 W CC-13 para 1000000 ciclos , taxa de funcionamento < 60 cic/mn a 120 V , fator de carga = 0,5
(indutivo carga) conforme IEC 60947-5-1, apêndice C
48 W CC-13 para 1000000 ciclos , taxa de funcionamento < 60 cic/mn a 48 V , fator de carga = 0,5
(indutivo carga) conforme IEC 60947-5-1, apêndice C
65 W CC-13 para 1000000 ciclos , taxa de funcionamento < 60 cic/mn a 24 V , fator de carga = 0,5
(indutivo carga) conforme IEC 60947-5-1, apêndice C

Descrição dos terminais ISO nº 1
(23-24)NF_CL
(13-14)NA

Descrição de terminais ISO nº 2 (11-12)NF

Identificador de terminal (11-12)NF (13-14)N

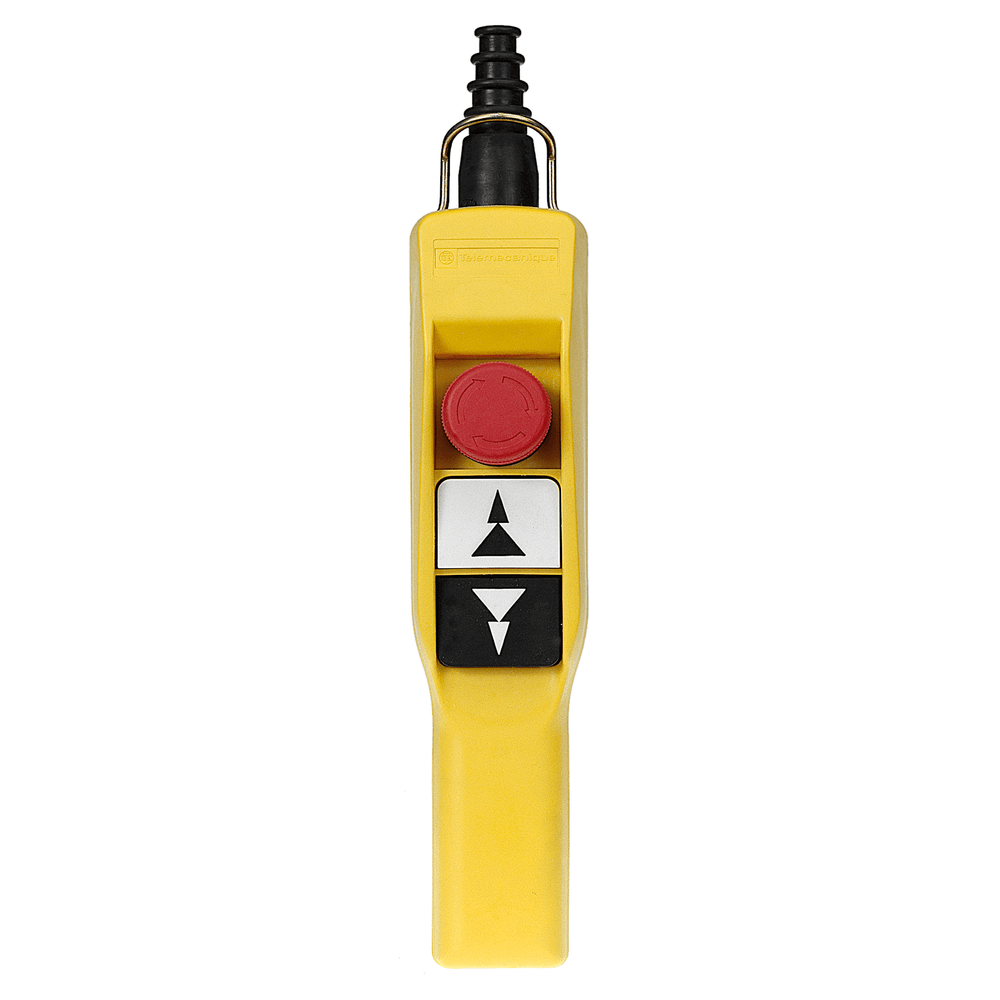

* Imagem meramente ilustrativa
