Principal linha de produto
Harmony XB4

tipo de produto ou componente
Cabeçote para botão não luminoso

Nome abreviado do dispositivo
ZB4

Material do aro
Metal cromado

diâmetro de montagem
22 mm

quantidade indivisível de venda
1

Tipo de cabeçote
Normal (22mm)

formato do cabeçote da unidade de sinalização
Redondo

tipo de acionamento
Retorno por mola

característica do acionamento
Preto Saliente, Sem gravação

Complementar largura total CAD
29 mm

altura total CAD
29 mm

profundidade total CAD
33 mm

durabilidade mecânica
10000000 ciclos

código de composição elétrica
C1 menor que 9 contatos utilizando Único blocos em Montagem frontal
C2 menor que 9 contatos utilizando Simples e dupla blocos em Montagem frontal
C11 menor que 3 contatos utilizando Único blocos em Montagem frontal
C15 menor que 1 contatos utilizando Único blocos em Montagem frontal

Apresentação do dispositivo
Componentes separados

Meio ambiente tratamento de proteção
TH

temperatura ambiente para armazenamento
-40…70 °C

temperatura ambiente para funcionamento
-40…70 °C

categoria de sobretensão
Classe I conforme IEC 60536

grau de proteção IP
IP66 conforme IEC 60529
IP67
IP69
IP69K

grau de proteção NEMA
NEMA 13
NEMA 4X

grau de proteção IK
IK06 conforme IEC 50102

Normas
EN/IEC 60947-5-4
EN/IEC 60947-1
EN/IEC 60947-5-1
CSA C22.2 No 14
UL 508
EN/IEC 60947-5-5
JIS C8201-5-1
JIS C8201-1

Certificações do produto
LROS (Lloyds register of shipping)
DNV
UL listed
BV
CSA
GL

resistência à vibração
5 gn (f= 2…500 Hz) conforme IEC 60068-2-6

resistência ao choque
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27

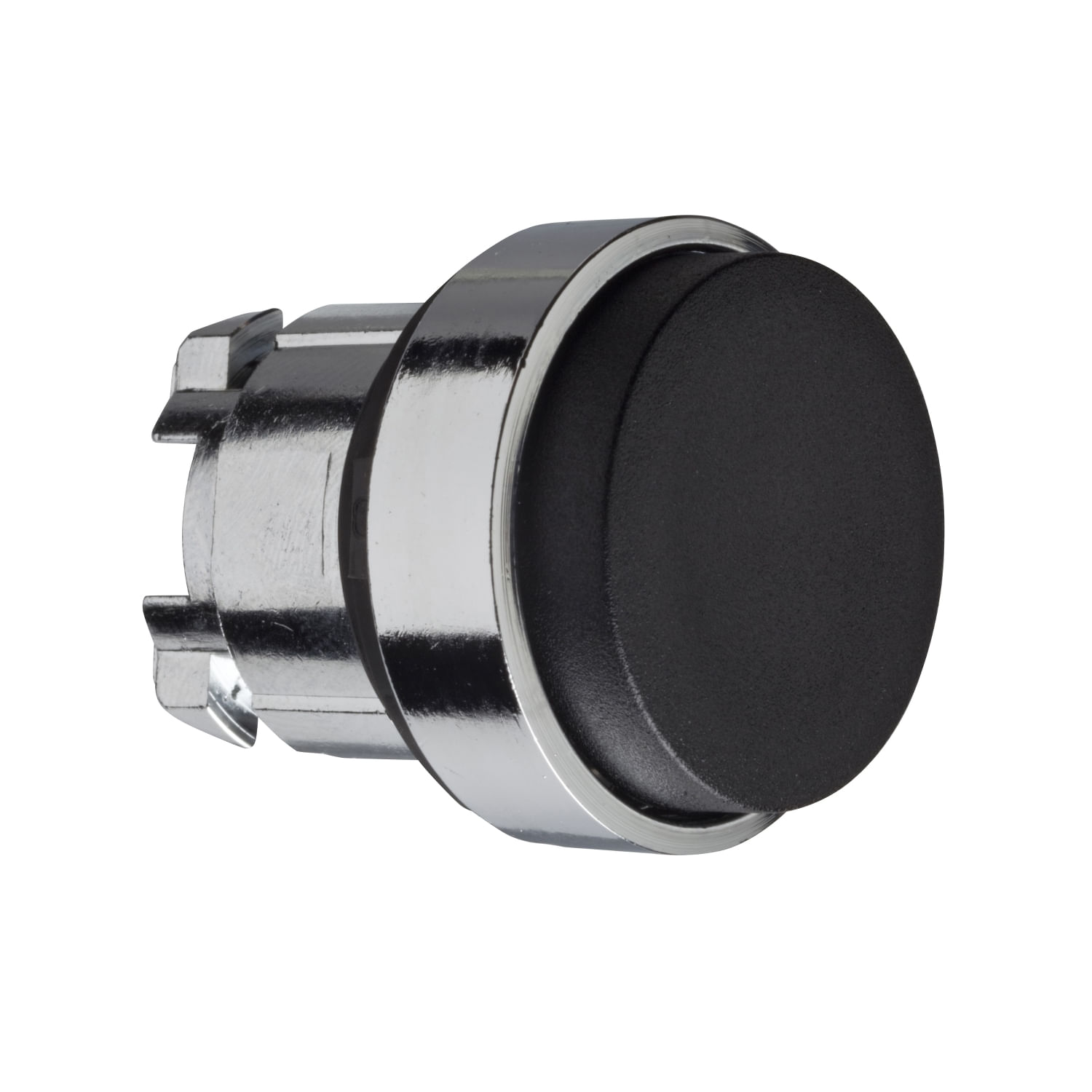

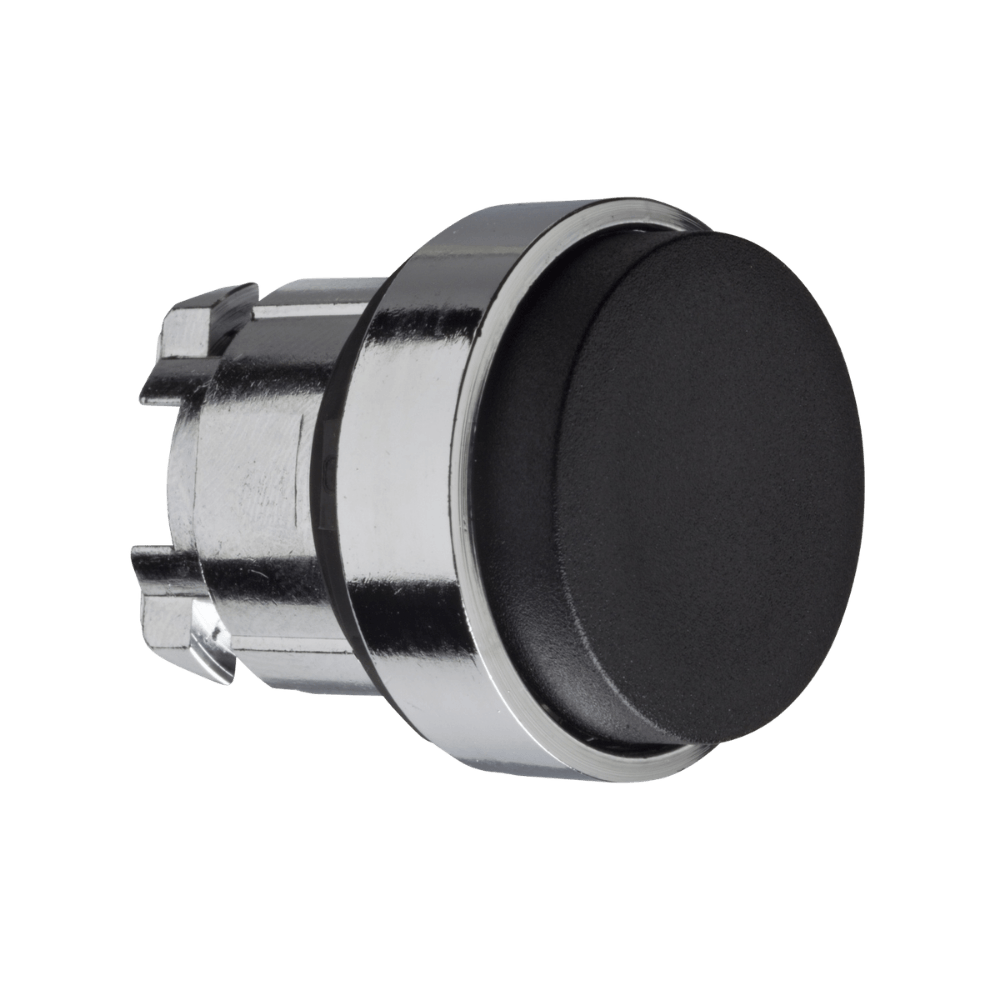

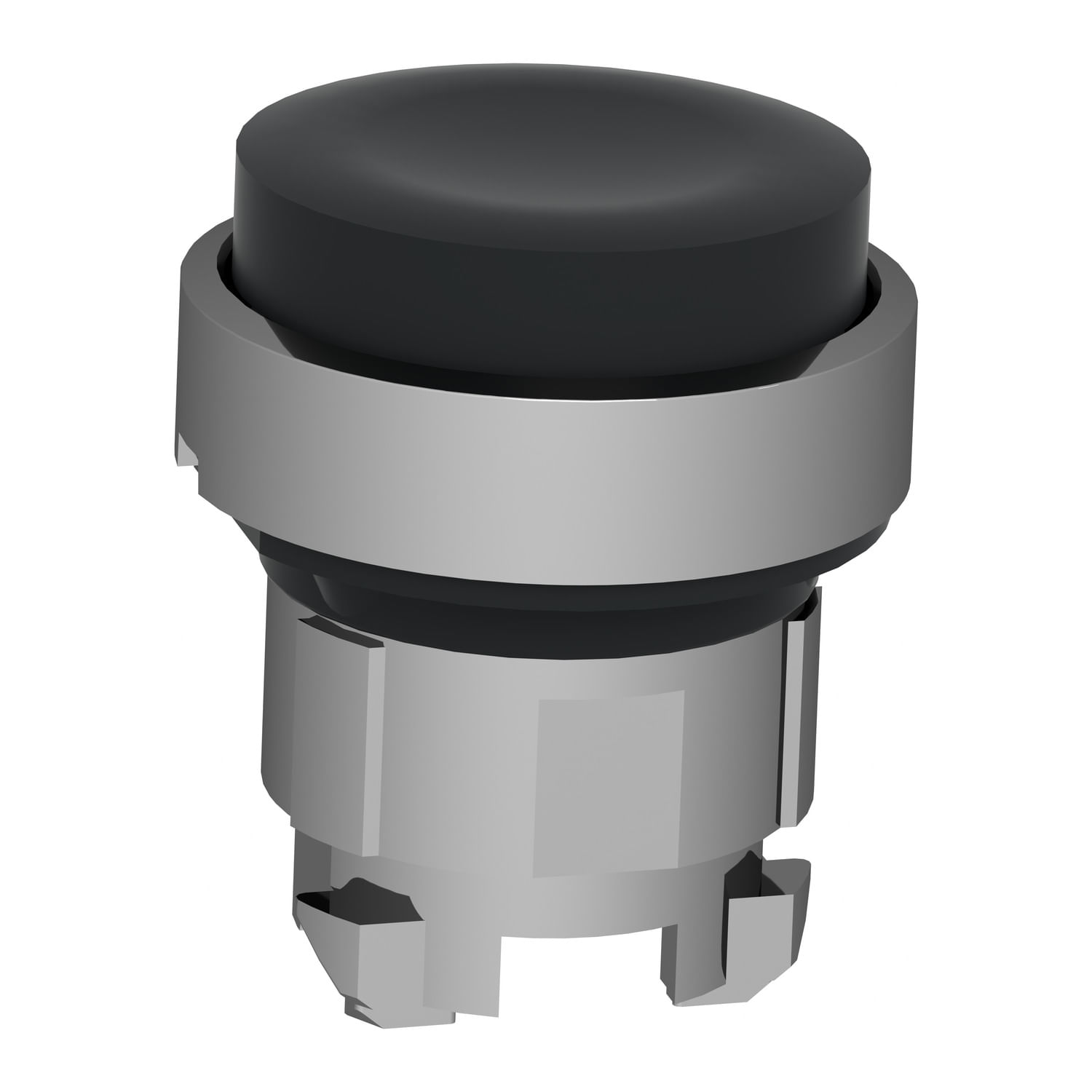

* Imagem meramente ilustrativa*
