Cabeçote Para Comutador 22mm Plástico Com Chave 2 Posições Fixas ZB5AG2 - Schneider
Ref:
18581125
De: R$ 0,00Por: R$ 205,90ou X de
-
+
Calcule o frete e o prazo:
Calcule o valor do frete e prazo de entrega para a sua região
Especificação
Descrição
Principal linha de produto
Harmony XB5
Harmony XALF
tipo de produto ou componente
Cabeçote para comutador com chave
Nome abreviado do dispositivo
ZB5
Material do aro
Plástico cinza escuro
diâmetro de montagem
22 mm
Tipo de cabeçote
Normal (22mm)
quantidade indivisível de venda
1
formato do cabeçote da unidade de sinalização
Redondo
tipo de acionamento
Posições fixas
característica do acionamento
Preto Comutador com chave
informações de posição do acionamento
2 Posições 90°
tipo de bloqueio
Ronis 455
posição de retirada da chave
Esquerda
Complementar largura total CAD
29 mm
altura total CAD
29 mm
profundidade total CAD
72 mm
peso do produto
0,057 kg
durabilidade mecânica
1000000 ciclos
Nome da posição
XALD 1...5 furos
XALK 2...5 furos
código de composição elétrica
C4 menor que 6 contatos utilizando Simples e dupla blocos em Montagem frontal
C5 menor que 5 contatos utilizando Único blocos em Montagem frontal
C6 menor que 5 contatos utilizando Simples e dupla blocos em Montagem frontal
C7 menor que 4 contatos utilizando Único blocos em Montagem frontal
C8 menor que 4 contatos utilizando Simples e dupla blocos em Montagem frontal
C11 menor que 3 contatos utilizando Único blocos em Montagem frontal
C3 menor que 6 contatos utilizando Único blocos em Montagem frontal
SF1 menor que 3 contatos utilizando Único blocos em Montagem frontal
SR1 menor que 3 contatos utilizando Único blocos em Montagem traseira
C15 menor que 1 contatos utilizando Único blocos em Montagem frontal
Apresentação do dispositivo
Componentes separados
Meio ambiente tratamento de proteção
TH
temperatura ambiente para armazenamento
-40…70 °C
temperatura ambiente para funcionamento
-40…70 °C
categoria de sobretensão
Class II conforming to IEC 60536
grau de proteção IP
IP66 conforme IEC 60529
IP67
IP69
IP69K
grau de proteção NEMA
NEMA 13
NEMA 4X
resistência a lavagem sobre alta pressão
7000000 Pa a 55 °C , distância : 0,1 m
grau de proteção IK
IK06 conforme IEC 50102
Normas
UL 508
EN/IEC 60947-5-1
EN/IEC 60947-1
CSA C22.2 No 14
JIS C8201-5-1
EN/IEC 60947-5-4
JIS C8201-1
Certificações do produto
CSA
BV
UL listed
DNV
GL
LROS (Lloyds register of shipping)
resistência à vibração
5 gn (f= 2…500 Hz) conforme IEC 60068-2-6
resistência ao choque
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27

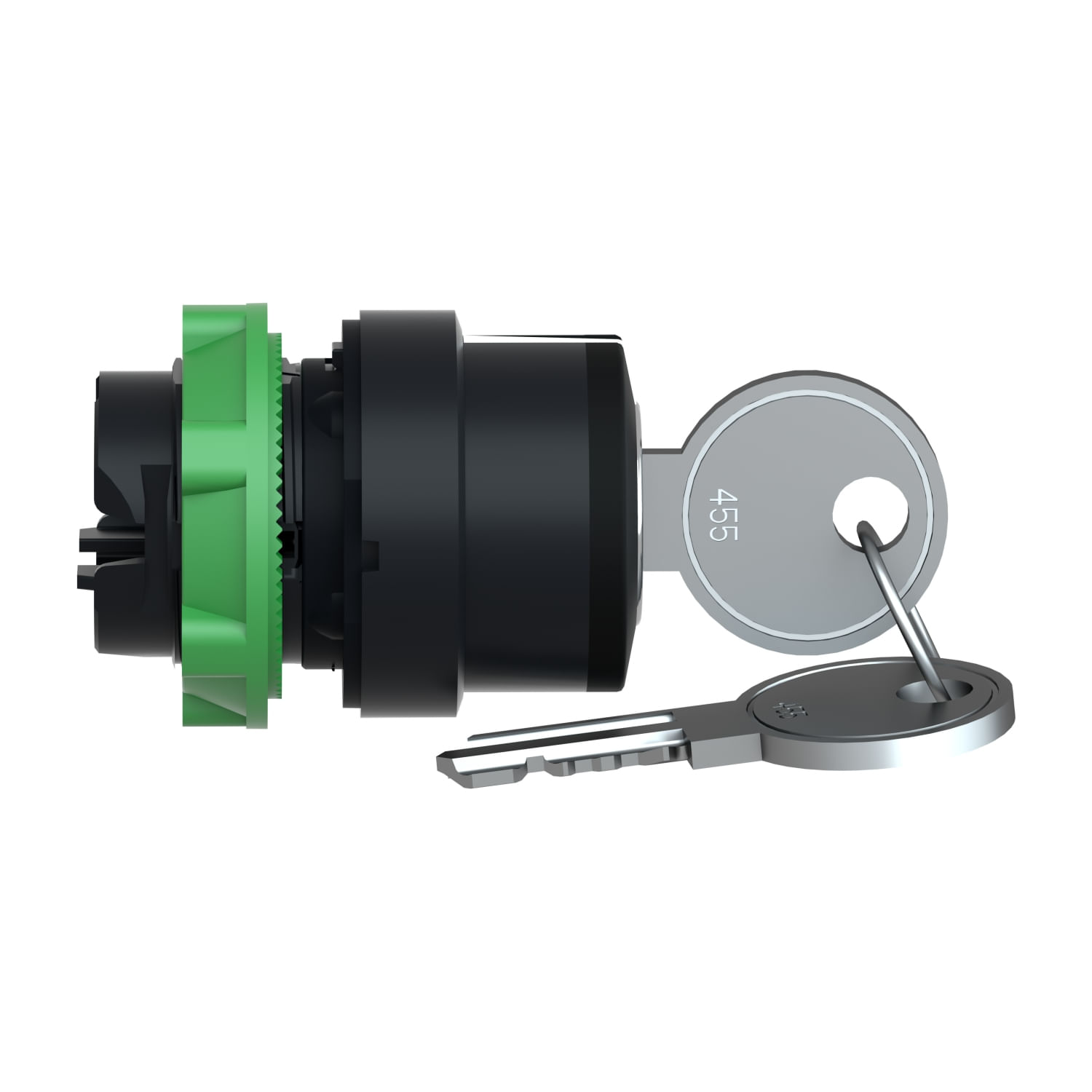

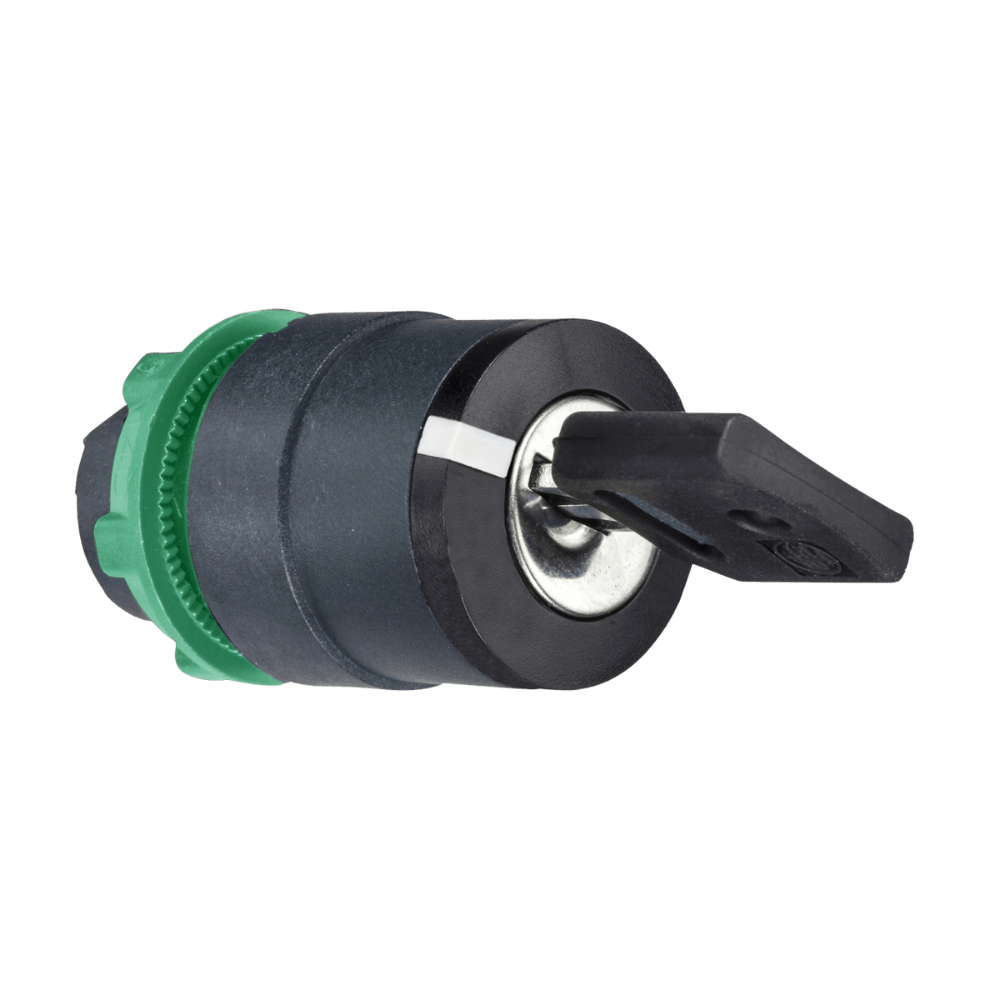

* Imagem meramente ilustrativa*
