linha de produto Easy Harmony XA2
tipo de produto ou componente Botão de pressão completo
Nome abreviado do dispositivo XA2
Material do aro Plástico
material do colar de fixação Plástico
diâmetro de montagem 22 mm
quantidade indivisível de venda 1
tratamento de proteção TC
posição de operação Qualquer posição
centro de fixação >= 30 x 40 mm (painel) - espessura: 1…5 mm
modo de fixação Porca de fixação: 2…2,4 N.m
formato do cabeçote da unidade de sinalização Redondo
tipo de acionamento spring return
perfil de acionamento Black flush
Tipo e composição dos contatos 1 NA
Operação dos contatos Abertura lenta
durabilidade mecânica 1500000 ciclos
conexões - terminais:
Conexão por parafuso, <= 2 x 1,5 mm²
Conexão por parafuso, <= 1 x 2,5 mm²
Conexão por parafuso, > = 1 x 0,5 mm²
Terminal faston , tamanho da conexão: 6,3 mm
torque de aperto 0,8 N.m
proteção contra curto-circuito 10 A fusível gL conforme IEC 60269-1
[Ith] corrente térmica convencional ao ar livre 10 A
[Ui] tensão nominal de isolação 600 V conforme IEC 60947-1
[Uimp] tensão nominal de impulso suportada 6 kV IEC 60947-1
[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600
0,27 A a 250 V, CC-13, Q600
durabilidade elétrica:
500000 ciclos, CA-15, 3 A a 230 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5 conforme EN/IEC 60947-5-4
500000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 60 cic/mn , fator de carga: 0,5
confiabilidade elétrica Λ < 10exp(-8) a 24 V
largura 30 mm
altura 42 mm
profundidade 54,7 mm
Peso líquido 0,032 kg
temperatura ambiente para armazenamento -40…70 °C
temperatura ambiente para funcionamento -25…55 °C
categoria de sobretensão Classe I conforme IEC 536
grau de proteção IP IP65 conforming to IEC 60529
grau de proteção IK IK03 conforme IEC 60529

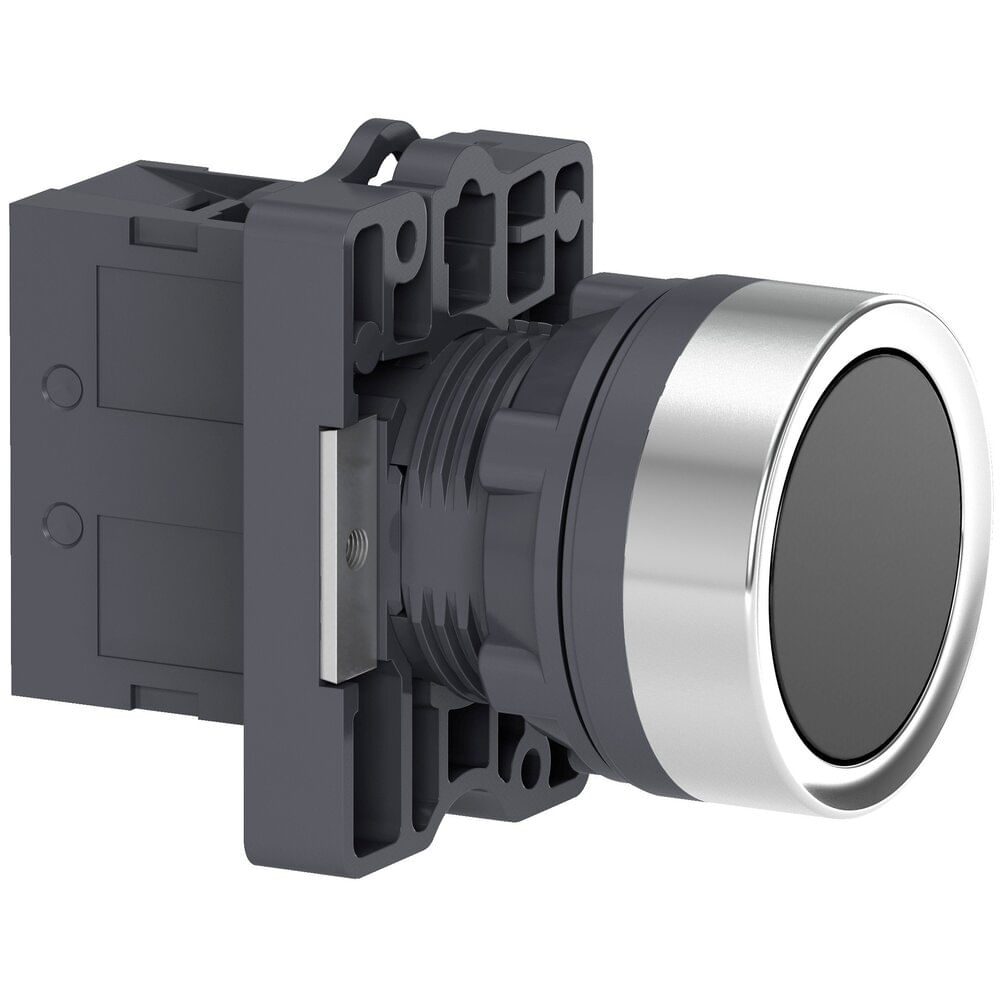

*imagem meramente ilustrativa*
