Cabo Comunicação Pré Montado 2M RJ45/RJ45 IE TP Cord 6XV1850-2GH20 - Siemens

Adequação para Uso

Descrição: Conexão fácil de dispositivos terminais ao sistema de cabeamento IE FC
Designação do Cabo: LI 02YSCY 2x2x0,15/0,98 PIMF ICCS GN
Comprimento do Cabo: 2 m
Dados Elétricos

Número de Conexões Elétricas: 2
Fator de Atenuação por Comprimento:
● a 10 MHz / máxima: 0.09 dB/m
● a 100 MHz / máxima: 0.285 dB/m
● a 300 MHz / máxima: 0.495 dB/m
● a 600 MHz / máxima: 0.75 dB/m
Impedância:
● a 1 MHz ... 100 MHz: 100 Ω
● a 10 MHz … 600 MHz: 100 Ω
Tolerância Simétrica Relativa:
● da impedância característica a 1 MHz … 100 MHz: 15 %
● da impedância característica a 10 MHz … 600 MHz: 6 %
Impedância de Transferência por Comprimento / a 10 MHz: 10 mΩ/m
Resistência de Laço por Comprimento / máxima: 300 mΩ/m
Coeficiente de Resistência de Isolação: 150 GΩ·m
Tensão de Operação:
● Valor RMS: 80 V
Dados Mecânicos

Número de Núcleos Elétricos: 4
Design do Escudo: Folha de alumínio sobreposta, revestida com uma tela trançada de fios de cobre estanho
Diâmetro do Núcleo:
● do condutor isolado AWG26: 0.48 mm
Diâmetro Externo:
● do condutor interno: 0.48 mm
● da isolação do fio: 0.98 mm
Largura do Revestimento do Cabo: 5.8 mm
Tolerância Simétrica da Largura do Revestimento do Cabo: 0.2 mm
Espessura do Revestimento do Cabo: 3.7 mm
Tolerância Simétrica da Espessura do Revestimento do Cabo: 0.2 mm
Material:
● da isolação dos fios: Polietileno (PE)
● do revestimento do cabo: PVC
Cor:
● da isolação dos fios de dados: branco/azul, branco/laranja
● do revestimento do cabo: verde
Raio de Curvatura:
● com curva única / mínimo permitido: 24 mm
● com múltiplas curvas / mínimo permitido: 42 mm
Peso por Comprimento: 32 kg/km
Condições Ambientais

Temperatura Ambiente:
● durante operação: -40 ... +70 °C
● durante armazenamento: -40 ... +70 °C
● durante transporte: -40 ... +70 °C
● durante instalação: -40 ... +70 °C
Comportamento ao Fogo: Resistente a chamas de acordo com IEC 60332-2-1
Resistência Química:
● a óleos minerais: resistente a óleos segundo IEC 60811-2-1 (4 h / 70 °C)
● a graxa: resistência condicional
Classe de Proteção: IP20
Características do Produto, Funções e Componentes

Características do Produto:
● Livre de Halogênio: Não
● Livre de Silicone: Sim

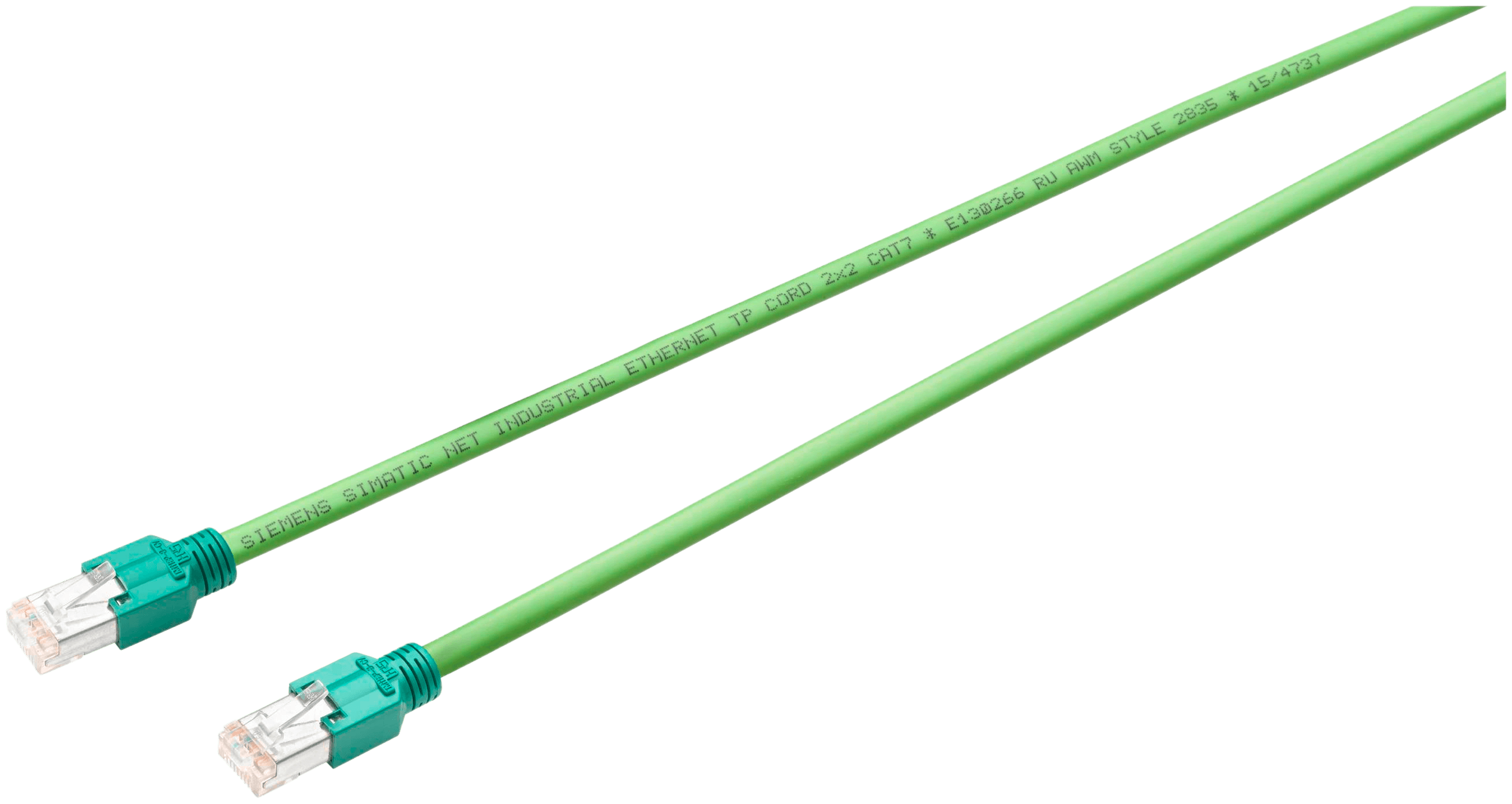

* Imagem meramente ilustrativa
