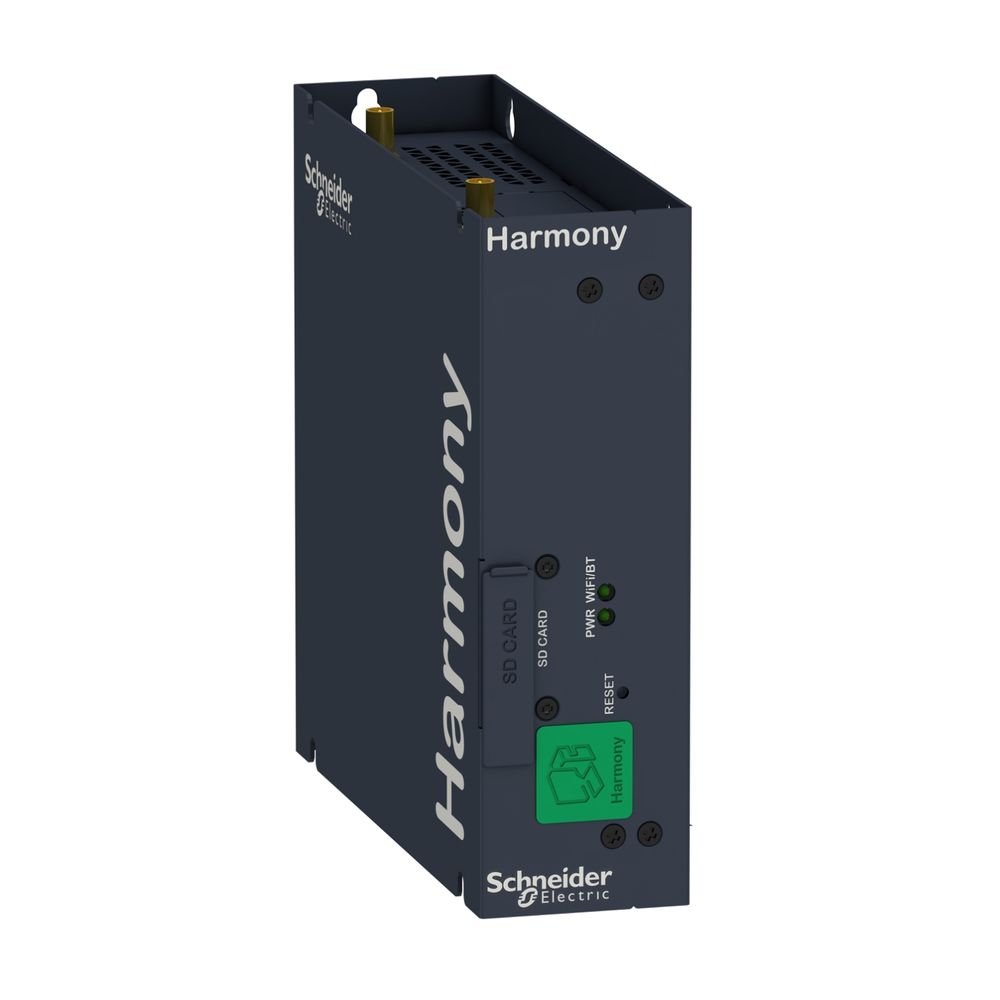

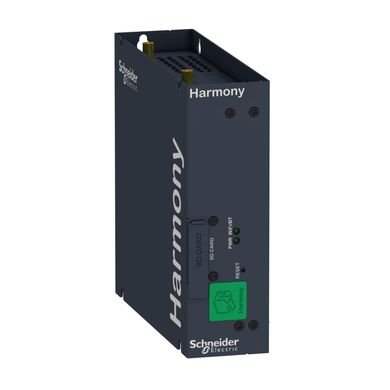

Caixa Iiot Box Core EMMC DC Linux TPM HMIBSCEA53D1L0T - Schneider

Principal
Linha de produto
Harmonia iPC

Tipo de produto ou componente
IIoT Edge Box Core

Nome abreviado do dispositivo
IIoT Caixa de Borda Núcleo

Compatibilidade da linha
HMIYMIN4GUS1 Interface Mini PCIe 4G US para iPC
HMIYMIN4GEU1 Interface Mini PCIe 4G EU para iPC
Interface HMIYMIN8AI1 Mini PCIe 8x Entrada analógica 0-10V
HMIYBIN2AIM21 Interface M.2 2x Entrada analógica 0-10V/4-20mA

Acessório / destino parte separada
Celullar 4G e entradas analógicas

Nome do processador
ARM Cortex-A53 Quad core Qualcomm Snapdragon 410

Sistema operacional
Linux Yocto (Projecto Linux Yocto Krogoth 2.1)
Linux Yocto (Ramo BitBake 1.30.0)
Linux Yocto (Kernel Linux 4.4.38)

Pacote de software
Node-RED e nós de sistema padrão IIoT Cablagem

Complementar
Local de montagem
Montagem de livros
Montagem plana
Montagem na parede

Equipamento de armazenamento de dados
8 GB eMMC (soldado)

Descrição da memória
1 GB RAM LPDDR3 interno (não expansível)

Slots livres
1 cartão SD SD 3.0, taxa máxima de transferência bruta 104 MBps . Suporta SD,SDHC,SDXC (Padrão 32 mm x 24 mm)

Número de slots
1 Slot (s) of mini PCI Express full-size
1 Slot (s) of M.2

Número de slots disponíveis para expansão
1,0 slot(s) para mini PCIe
1,0 slot(s) para M.2 (não para armazenamento)

Resolução de exibição
1920 x 1080 pixels a 60 Hz

Temporizador cão de guarda (watchdog)
1…255 ms

Tipo de resfriamento
Sem ventilação

Conexão elétrica
Conector de parafuso , tipo de conector: pino, 1 maneira , aplicação de circuito: terreno - localização: parte inferior
Conector , tipo de conector: SMA - localização: parte superior

Tipo de conexão integrada
HDMI para Apenas para configuração com 1 ligar parte inferior
Ethernet com 2 RJ45 SMSC LAN7500 , taxa de transmissão: 10/100/1000 Mbps ligar parte inferior IEEE 1588 não suportado
Conexão serial COM1 para bateria de reserva com 1 SUB-D 9 macho RS232 / 422/485 não-isolado
USB 2.0 port com 2,0 USB tipo A , taxa de transmissão: 480 Mbit/s ligar parte inferior
Conector TPM Ver 2.0 para segurança cibernética - encriptação de hardware Módulo TPM por defeito ligar placa-mãe

Tipo de rede de comunicação
Wi-Fi para IEEE 802.11 b/g/n
Bluetooth 4.1

Cyber secured boot
Arranque seguro por palavra-passe

Tipo de conector
conector(es)1,0 x Pino GPIO inferior

Tensão nominal de fornecimento [Us]
24 V CC fonte de alimentação
100...240 V CA fonte de alimentação

Limites de tensão de alimentação
12…24 V

Corrente de irrupção
0,43 A

Consumo de potência em W
16 W

Tipo de controle
Reiniciável
