Chave Partida M200D AS-I 5,5Kw 1,5-12A 24Vcc 3RK1315-6LS41-2AA0 - Siemens

Principal
Nome da marca do produto: SIRIUS
Designação do produto: Motor starters
Design do produto: Partida direta
Designação do tipo de produto: M200D

Função do produto
● Operação local: Sim
● Interface de circuito de controle para fiação paralela: Não

Tensão de isolamento
Valor nominal: 500 V
Grau de poluição: 3
Resistência à sobretensão nominal: 6.000 V

Tensão máxima permissível para separação de proteção
● Entre o circuito principal e auxiliar: 400 V
● Entre o circuito de controle e auxiliar: 24 V

Classe de proteção: IP65
Resistência a choques: 12g / 11 ms
Resistência a vibrações: 7 mm / 2g
Vida útil mecânica (ciclos de operação) dos contatos principais (típico): 10.000.000
Tipo de atribuição: 1

Proibição de substâncias
Data: 01/07/2006
Nome da substância SVHC:
● Chumbo (Lead) - 7439-92-1
● Monóxido de chumbo (Lead monoxide) - 1317-36-8

Peso: 3,746 kg

Função do produto
● Partida direta: Sim
● Partida reversa: Não

Componente do produto
Saída de freio do motor: Não
● Controle de freio com 230 V AC: Não
● Controle de freio com 400 V AC: Não
● Controle de freio com 24 V DC: Não
● Controle de freio com 180 V DC: Não
● Controle de freio com 500 V DC: Não
Módulo de frenagem para controle de freio: Não

Função de proteção contra curto-circuito: Sim
Design de proteção contra curto-circuito: Disjuntores
Capacidade de interrupção máxima da corrente de curto-circuito (Icu)
● Em 400 V: 50.000 A
● Em 500 V: 50.000 A

EMC - Interferência emitida
Conforme IEC 60947-1 CISPR11, ambiente A (setor industrial)
EMC - Imunidade
Conforme IEC 60947-1, grau de severidade 3, ambiente A (setor industrial)

Interferência conduzida
● Devido a rajadas conforme IEC 61000-4-4: 2 kV (conexão de rede) / 1 kV (conexão de controle)
● Devido a surtos condutor-terra conforme IEC 61000-4-5: 2 kV
● Devido a surtos condutor-condutor conforme IEC 61000-4-5: 1 kV

Dados de segurança relacionados
Proporção de falhas perigosas:
● Taxa de baixa demanda conforme SN 31920: 50%
● Taxa de alta demanda conforme SN 31920: 75%
Valor B10 em alta demanda conforme SN 31920: 1.000.000
Taxa de falhas (FIT) em baixa demanda conforme SN 31920: 100 FIT
Valor T1 para intervalo de teste de prova ou vida útil conforme IEC 61508: 20 anos

Segurança Elétrica
Proteção contra choque elétrico: À prova de toque

Circuito Principal
Número de polos do circuito principal: 3
Design do contato de comutação: Eletromecânico
Valor ajustável de resposta de corrente do relé de sobrecarga dependente de corrente: 1,5 ... 12 A
Tipo de proteção do motor: Proteção completa do motor
Tensão nominal de operação: 200 ... 440 V
Corrente operacional em AC a 400 V: 12 A

Potência operacional
● Em AC-3
— A 400 V: 5,5 kW
— A 500 V: 5,5 kW
● Em AC-3e
— A 400 V: 6 kW
— A 500 V: 5,5 kW

Entradas e saídas digitais
Entradas digitais parametrizáveis: Não
Saídas digitais parametrizáveis: Não
Número de entradas digitais: 4
Número de soquetes para sinais de saída digital: 1
Número de soquetes para sinais de entrada digital: 4
Número de saídas digitais: 1

Tensão de alimentação
Tipo de tensão da alimentação: DC
Tensão de alimentação 1 em DC: 24 V
Tensão de alimentação 1 em DC (valor nominal): 30 V
● Mínimo permitido: 26,5 V
● Máximo permitido: 31,6 V

Circuito de controle
Tipo de tensão da alimentação de controle: DC
Tensão de controle em DC: 20,4 ... 28,8 V
Corrente de controle em DC (modo de operação standby): 100 mA
Corrente de controle em DC (durante a operação): 0,6 A
Perda de potência [W] no circuito auxiliar e de controle:
● Em estado OFF com circuito de bypass: 2,0736 W
● Em estado ON com circuito de bypass: 4,1184 W

Tempo de resposta
Atraso ao ligar: 85 ms
Atraso ao desligar: 65 ms

Posição de montagem
Vertical, horizontal, plano
Posição de montagem recomendada: Horizontal
Método de fixação: Fixação com parafusos

Dimensões
Altura: 215 mm
Largura: 294 mm
Profundidade: 159 mm

Condições Ambientais
Altitude de instalação máxima: 2.000 m
Temperatura ambiente para operação: -25 ... +55 °C
Temperatura para armazenamento: -40 ... +70 °C
Temperatura para transporte: -40 ... +70 °C
Umidade relativa durante a operação: 10 ... 95%

Protocolos Suportados
● PROFIBUS DP: Não
● PROFINET: Não
● AS-Interface: Sim

Conexão elétrica
Tipo de conexão para corrente principal: Plugue conforme ISO 23570, HAN Q4/2
Conexão para circuito auxiliar e de controle: Conector M12
Conexão para sinais de entrada digital: Soquete M12

Corrente nominal de carga plena (FLA) para motor CA trifásico a 480 V: 11 A
Potência mecânica máxima para motor CA trifásico:
● A 220/230 V: 3 hp
● A 460/480 V: 7,5 hp
● A 575/600 V: 10 hp

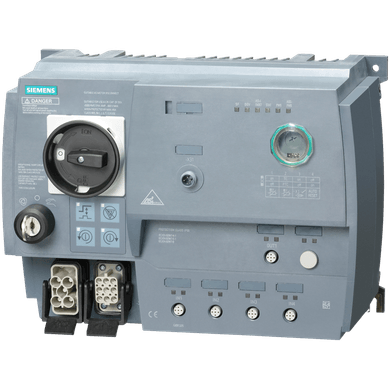

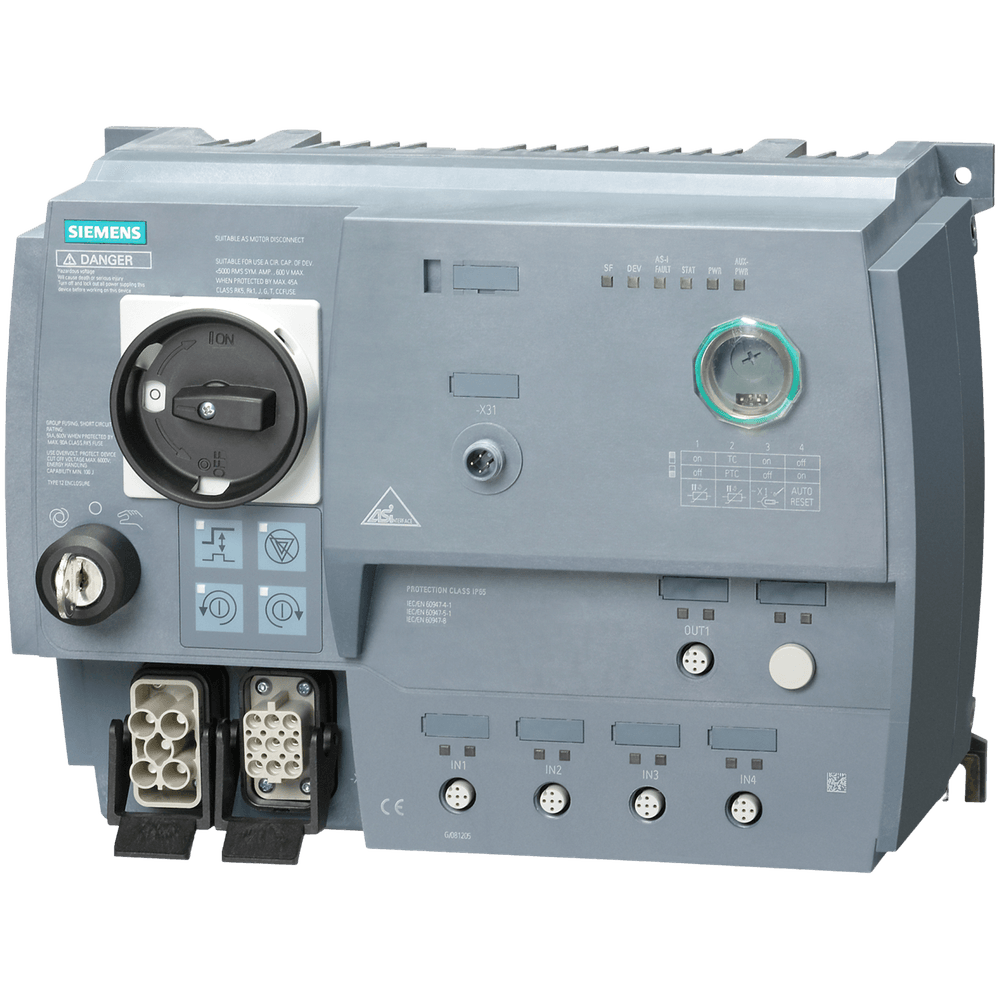

* Imagem meramente ilustrativa
