Chave Seccionadora 3NP1123-1CA20 100A T-000 - Siemens

Versão
designação do produto Interruptor-seccionador de corte em carga fusível 3NP1
versão da monitorização dos fusíveis sem
versão do interruptor de carga forma das barras No
versão do comando de avanço acionamento do motor No
Dados técnicos gerais
quantidade de polos 3
modelo do dispositivo para montagem e instalação em placa de montagem
tamanho da faca secionadora 000
tamanho da unidade para fusível NH000
corrente interrompida limitada com interruptor fechado máximo 15 kA
durabilidade mecânica (ciclos de operação) típico 2 000
valor I2t com interruptor fechado máximo 223 kA2.s
fator de potência
● com CA-22 B 0,65
● com CA-23 B 0,45
● com carga capacitiva -0,25
sistema de fusíveis fusível NH
grau de poluição 3
Tensão
tensão de isolamento
● valor de designação 690 V
● com grau de poluição 3 com CA valor de designação 690 V
● com grau de poluição 2 com CA valor de designação 1 000 V
fator de potência com CA-21 B 0,95
tensão de impulso suportável valor de designação 8 kV
Classe de proteção
tipo de proteção IP
● com interruptor fechado com obturador ou cobertura de
terminal de cabos
IP40
● com interruptor fechado sem obturador ou cobertura de
terminal de cabos
IP30
● aberta IP20
Dissipação
potência de perda [W]
● com corrente nominal térmica convencional sem fusível
por ponto de ligação
5 W
● com corrente nominal térmica convencional sem fusível
por dispositivo
15 W
● com valor estipulado de corrente com CA com estado de
funcionamento quente por polo
14 W
● do fusível por fusível máximo 9 W
Circuito principal
corrente de serviço
● valor de designação 125 A
● com carga capacitiva com 400 V valor de designação 72 A
● com carga capacitiva com 500 V valor de designação
Adequação
aptidão para aplicação
● chave principal No
● seccionadora sob carga Si
● interruptor de DESLIGAMENTO DE EMERGÊNCIA No
● interruptor de segurança Si
● interruptor de reparo/manutenção Si
Detalhes do produto
componente do produto
● disparador de subtensão No
● disparador de subtensão com contato em avanço No
característica do produto apto para selagem Si
ampliação do produto interruptor auxiliar Si
expansão do produto opcional
● capacidade de travamento Si
● monitorização da falhas de fases Si
● monitorização de segurança Si
● dispositivo de disparo de tensão No
● monitorização da proteção contra sobretensão Si

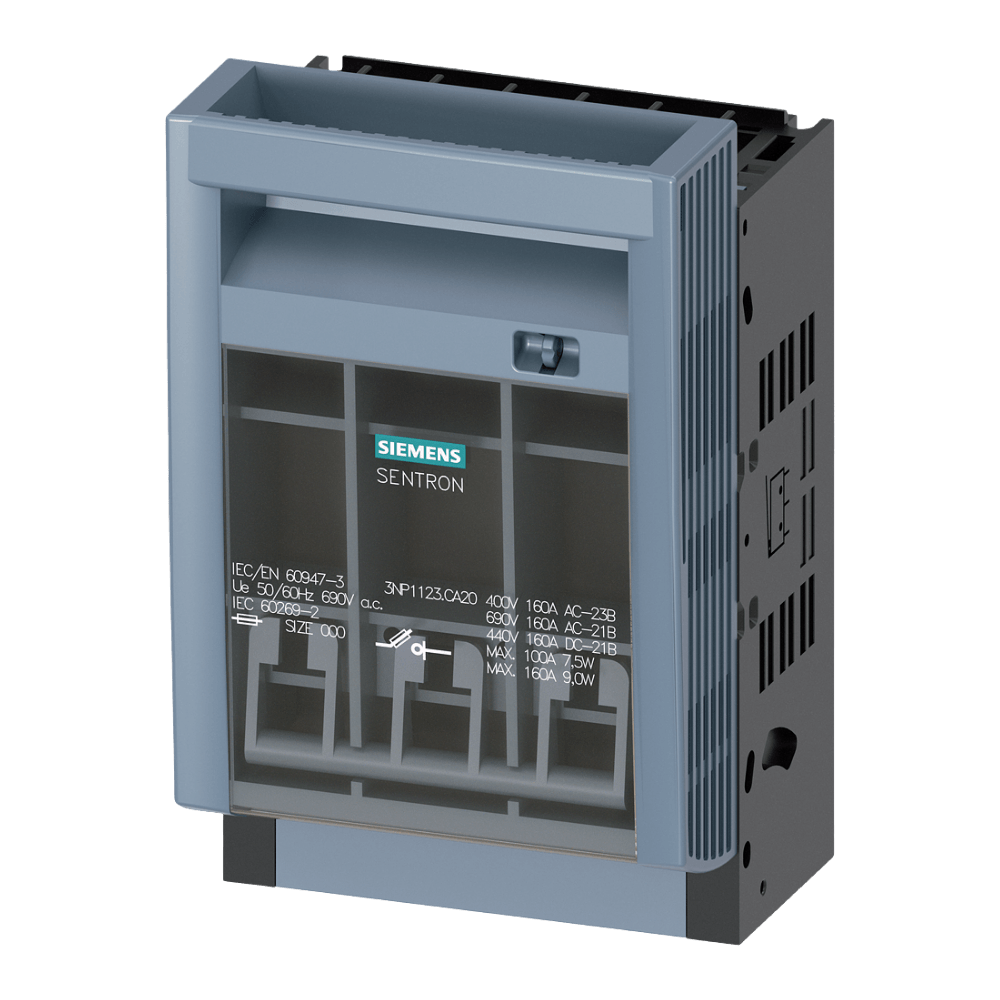

*Imagem meramente Ilustrativa
