Contato Auxiliar 1NA + 1NF Innovations 3RH2911-1FB11 - Siemens

Nome da Marca do Produto: SIRIUS
Categoria do Produto: Interruptor Auxiliar
Designação do Produto: Interruptor Auxiliar
Design do Produto: Para encaixe na frente
Designação do Tipo do Produto: 3RH29
Adequação para Uso: 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4, 3RH2

Dados Técnicos Gerais:
Tensão de isolamento com grau de poluição 3 a valor nominal AC: 690 V
Resistência à tensão de surto valor nominal: 6 kV
Classe de proteção IP na frente: IP20
Vida útil mecânica (ciclos de operação) típica: 10.000.000
Resistência elétrica (ciclos de operação) em AC-15 a 230 V típica: 200.000
Proibição de Substâncias (Data): 01/10/2009
Peso: 0,051 kg

Número de contatos NC para contatos auxiliares:
● Contato instantâneo: 0
● Comutação retardada: 1

Número de contatos NO para contatos auxiliares:
● Contato instantâneo: 0
● Contato de comutação: 1

Número de contatos CO de contatos auxiliares, contato instantâneo: 0

Corrente de operação em AC-15 a 690 V valor nominal: 1 A
Corrente de operação de contatos auxiliares em AC-12:
● a 24 V: 10 A
● a 230 V: 10 A

Corrente de operação de contatos auxiliares em AC-14:
● a 125 V: 6 A
● a 250 V: 6 A

Corrente de operação de contatos auxiliares em AC-12 máxima: 10 A
Corrente de operação de contatos auxiliares em AC-15:
● a 24 V: 6 A
● a 230 V: 6 A
● a 400 V: 3 A

Corrente de operação de contatos auxiliares em DC-12:
● a 24 V: 10 A
● a 110 V: 3 A
● a 220 V: 1 A

Corrente de operação com 2 caminhos de corrente em série em DC-12:
● a 24 V valor nominal: 10 A
● a 60 V valor nominal: 10 A
● a 110 V valor nominal: 4 A
● a 220 V valor nominal: 2 A
● a 440 V valor nominal: 1,3 A
● a 600 V valor nominal: 0,65 A

Corrente de operação com 3 caminhos de corrente em série em DC-12:
● a 24 V valor nominal: 10 A
● a 60 V valor nominal: 10 A
● a 110 V valor nominal: 10 A
● a 220 V valor nominal: 3,6 A
● a 440 V valor nominal: 2,5 A
● a 600 V valor nominal: 1,8 A

Corrente de operação com 2 caminhos de corrente em série em DC-13:
● a 24 V valor nominal: 10 A
● a 60 V valor nominal: 3,5 A
● a 110 V valor nominal: 1,3 A
● a 220 V valor nominal: 0,9 A
● a 440 V valor nominal: 0,2 A
● a 600 V valor nominal: 0,1 A

Corrente de operação com 3 caminhos de corrente em série em DC-13:
● a 24 V valor nominal: 10 A
● a 60 V valor nominal: 4,7 A
● a 110 V valor nominal: 3 A
● a 220 V valor nominal: 1,2 A
● a 440 V valor nominal: 0,5 A
● a 600 V valor nominal: 0,26 A

Corrente de operação de contatos auxiliares em DC-13:
● a 24 V: 6 A
● a 48 V: 2 A
● a 60 V: 2 A
● a 110 V: 1 A
● a 125 V: 0,9 A
● a 220 V: 0,3 A
● a 250 V: 0,3 A

Confiabilidade de contato dos contatos auxiliares: 1 comutação com falha por 100 milhões (17 V, 1 mA)

Condições Ambientais:
Temperatura ambiente:
● durante operação: -25 ... +60 °C
● durante armazenamento: -55 ... +80 °C

Pegada ambiental:
Declaração Ambiental do Produto (EPD): Sim
Potencial de Aquecimento Global [CO2 eq] total: 0,92 kg
Potencial de Aquecimento Global [CO2 eq] durante fabricação: 0,34 kg
Potencial de Aquecimento Global [CO2 eq] durante operação: 0,562 kg
Potencial de Aquecimento Global [CO2 eq] após fim de vida: 0,017 kg

Dados relacionados à segurança:
Função do produto:
● Contato espelho de acordo com IEC 60947-4-1: Não
● Operação com acionamento positivo de acordo com IEC 60947-5-1: Não

Instalação/ Montagem/ Dimensões:
Método de fixação: Montagem por encaixe
Altura: 37,5 mm
Largura: 36 mm
Profundidade: 43,7 mm

Conexões/ Terminais:
Tipo de conexão elétrica para circuito auxiliar e de controle: Terminais tipo parafuso
Seção de condutor conectável para contatos auxiliares:
● sólido ou flexível: 0,5 ... 2,5 mm²
● finamente estrangulado com processamento da extremidade do núcleo: 0,5 ... 2,5 mm²

Tipo de seções de condutor conectáveis:
● para contatos auxiliares
— sólido ou flexível: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
— finamente estrangulado com processamento da extremidade do núcleo: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● para cabos AWG para contatos auxiliares: 2x (20 ... 16), 2x (18 ... 14)
Número AWG como seção de condutor conectável codificada para contatos auxiliares: 20 ... 14

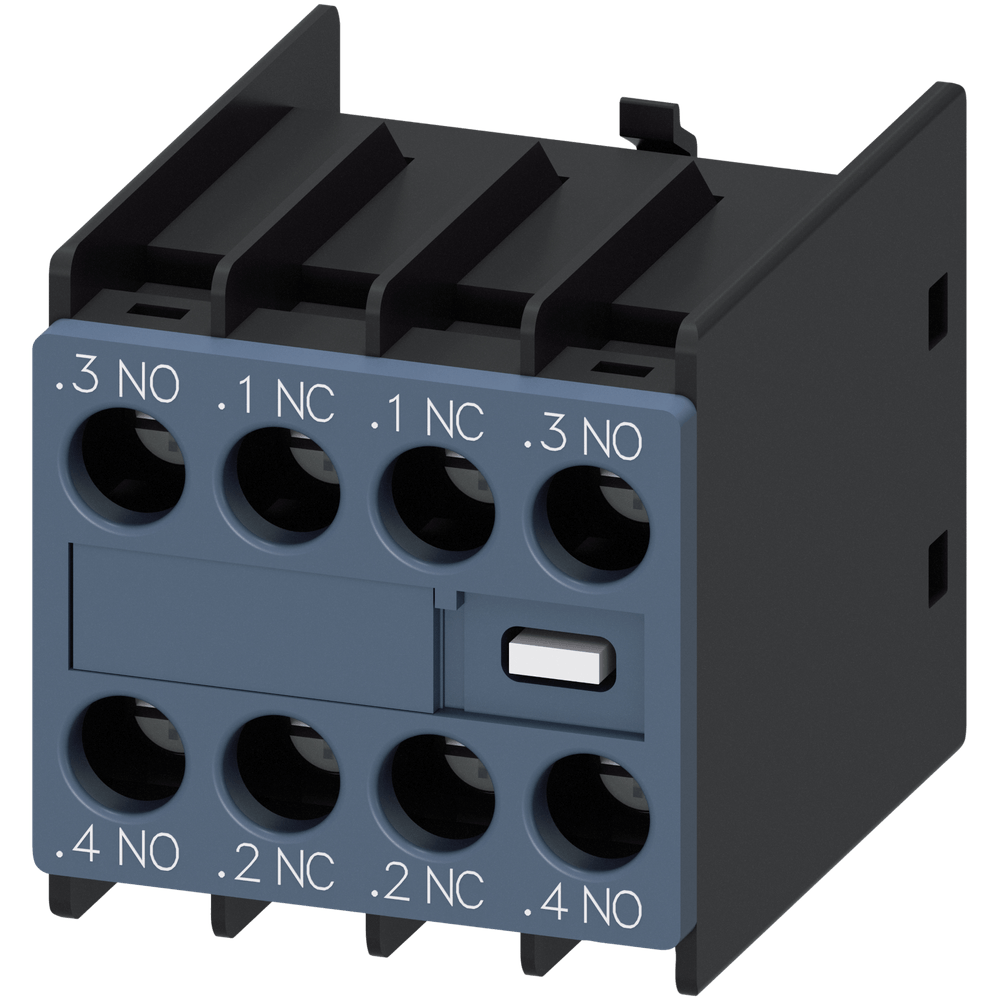

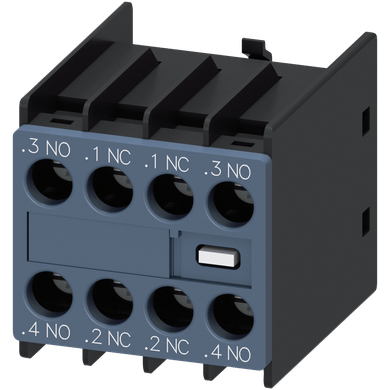

*Imagem meramente Ilustrativa*
