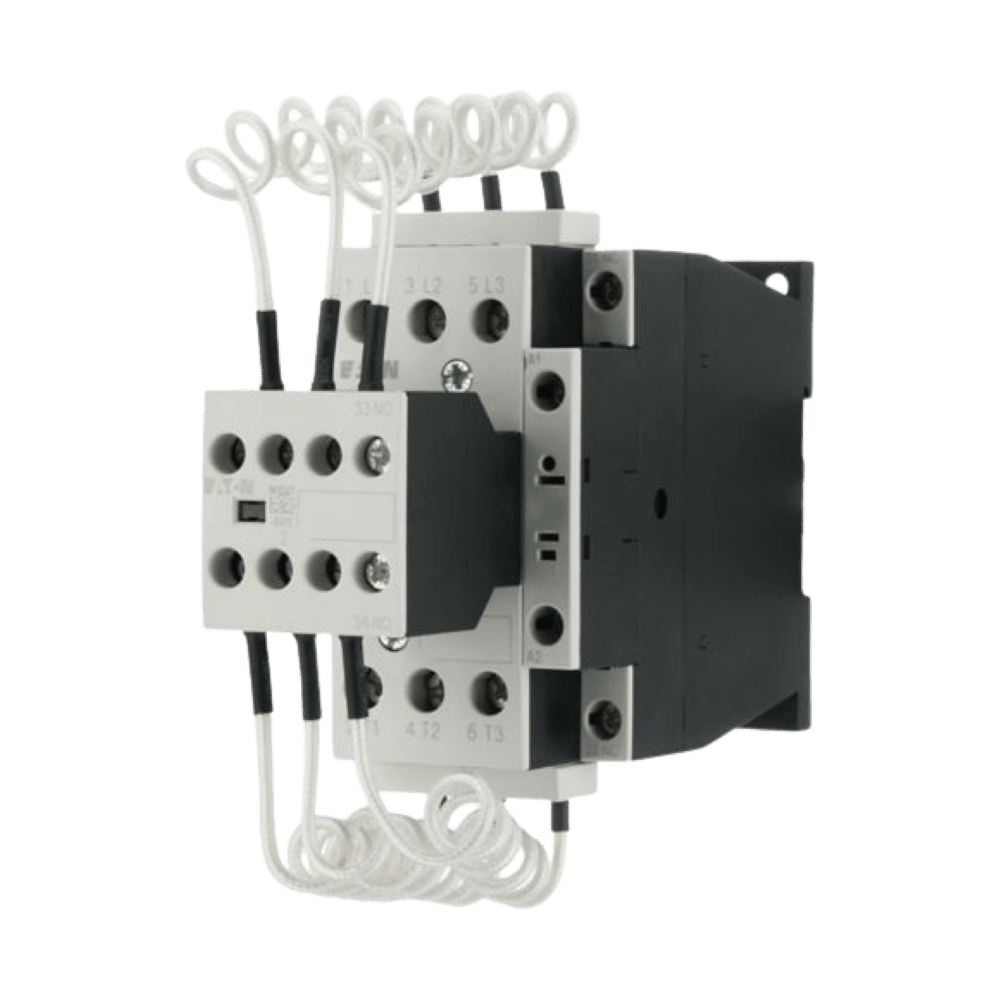

Contator Dilk12-11 440V 1NA+1NF7.5-20KVA230-690VCA Cod.293990 - Eaton

Contator Dilk12-11 440V 1NA+1NF7.5-20KVA230-690VCA Cod.293990 - Eaton Nome comercial do produto DILK Tipo de Produto Contator de capacidade Subtipo de produto Nenhum Notas de Catálogo Devido aos seus contatos especiais, os contatores para capacitores são resistentes à soldagem para capacitores com picos de corrente de partida de até 180 × Iₑ. No caso de compensação de grupo, bancos de capacitores multiestágios são conectados à rede elétrica, conforme necessário. Correntes transitórias de até 180 × Ie poderiam fluir entre os capacitores. Recursos e funções Equipado com: Resistores em série informações gerais Aplicativo Contatores para correção do fator de potência Grau de proteção IP00 Vida útil, elétrica 150.000 operações Frequência de operação 120 operações/h Categoria de Produto Contatores DILK para capacitores Proteção À prova de dedos e costas da mão, Proteção contra contato direto quando acionado pela frente (EN 50274) Tipo de tensão AC Condições ambientais climáticas Temperatura ambiente de operação - min -25°F Temperatura ambiente de operação - máx. 60°F Temperatura ambiente de operação (incluída) - min 25°F Temperatura ambiente de operação (incluída) - máx. 40°F Compatibilidade eletromagnética Interferência emitida De acordo com EN 60947-1 Imunidade a interferências De acordo com EN 60947-1 Capacidades terminais Capacidade terminal (flexível com ponteira) 1 x (0,75 - 16) mm², Cabos principais Capacidade terminal (sólida) 1 x (0,75 - 16) mm², Cabos principais Capacidade do terminal (AWG sólido/trançado) 18 - 6, Cabos principais Capacidade terminal (ocioso) 1 x 16 mm², Cabos principais Classificação elétrica Corrente operacional nominal (Ie) 18 A a 400 V (capacitores trifásicos, abertos) 18 A a 525 V (capacitores trifásicos, abertos) 18 A a 230 V (capacitores trifásicos, abertos) 18 A a 690 V (capacitores trifásicos, aberto) 16 A a 525 V (capacitores trifásicos, fechados) 16 A a 690 V (capacitores trifásicos, fechados) 16 A a 400 V (capacitores trifásicos, fechados) 16 A a 230 V (trifásicos capacitores, fechados) Capacidade de comutação Capacidade de comutação (contatos auxiliares, uso geral) 10 A, 600 V CA, (UL/CSA) 1 A, 250 V CC, (UL/CSA) Capacidade de comutação (contatos auxiliares, serviço piloto) A600, operado por CA (UL/CSA) P300, operado por CC (UL/CSA) Sistema magnético Tempo de arco 10ms Tensão de saída Operado por CA: 0,6 - 0,3 x UC, operado por CA Fator de dever 100% Tensão de captação 0,8 - 1,1 V CA x Uc Consumo de energia, captação, 50 Hz 58 VA, bobina de dupla frequência em estado frio e 1,0 x Us, a 50 Hz Consumo de energia, captação, 60 Hz 71 VA, bobina de dupla frequência em estado frio e 1,0 x Us, a 60 Hz Consumo de energia, vedação, 50 Hz 2,1 W, bobina de dupla frequência em estado frio e 1,0 x Us, a 50 Hz 7,6 VA, bobina de dupla frequência em estado frio e 1,0 x Us, a 50 Hz Consumo de energia, vedação, 60 Hz 9,3 VA, bobina de dupla frequência em estado frio e 1,0 x Us, a 60 Hz 2,1 W, bobina de dupla frequência em estado frio e 1,0 x Us, a 60 Hz Tensão nominal de alimentação de controle (Us) em CA, 50 Hz - min 230V Tensão nominal de alimentação de controle (Us) em CA, 50 Hz - máx. 230V Tensão nominal de alimentação de controle (Us) em CA, 60 Hz - min 240V Tensão nominal de alimentação de controle (Us) em CA, 60 Hz - máx. 240V Tensão nominal de alimentação de controle (Us) em CC - min 0V Tensão nominal de alimentação de controle (Us) em CC - máx. 0V Tempo de comutação (operado em CA, fazer contatos, retardo de fechamento) - min 16ms Tempo de comutação (operado em CA, fazer contatos, retardo de fechamento) - máx. 22ms Tempo de comutação (operado em CA, fazer contatos, atraso de abertura) - máx. 14ms Contatos Fazendo capacidade sem amortecimento (valor de pico I) 180 x ou seja Número de contatos auxiliares (contatos normalmente fechados) 1 Número de contatos auxiliares (contatos normalmente abertos) 1 Classificações para fins especiais Classificação para fins especiais de comutação de capacitores 18 A, 240 V 60 Hz trifásico, (UL/CSA) 15 kVar, 600 V 60 Hz trifásico, (UL/CSA) 7,5 kVar, 240 V 60 Hz trifásico, (UL/CSA) 15 kVar, 480 V 60 Hz trifásico , (UL/CSA) 18 A, 480 V 60 Hz trifásico, (UL/CSA) 14,4 A, 600 V 60 Hz trifásico, (UL/CSA) Verificação de projeto Dissipação de calor do equipamento, Pvid dependente de corrente 2,1 W Capacidade de dissipação de calor Pdiss 0 W Dissipação de calor por pólo, Pvid dependente da corrente 0,7W Corrente operacional nominal para dissipação de calor especificada (In) 18A Dissipação de calor estático, Pvs não dependente de corrente 2,1 W 10.2.2 Resistência à corrosão Atende aos requisitos da norma do produto. 10.2.3.1 Verificação da estabilidade térmica dos invólucros Atende aos requisitos da norma do produto. 10.2.3.2 Verificação da resistência dos materiais isolantes ao calor normal Atende aos requisitos da norma do produto. 10.2.3.3 Resistir. de Insul. esteira. ao calor/fogo anormal por eleição interna. efeitos Atende aos requisitos da norma do produto. 10.2.4 Resistência à radiação ultravioleta (UV) Atende aos requisitos da norma do produto. 10.2.5 Elevação Não se aplica, pois todo o quadro precisa ser avaliado. 10.2.6 Impacto mecânico Não se aplica, pois todo o quadro precisa ser avaliado. 10.2.7 Inscrições Atende aos requisitos da norma do produto. 10.3 Grau de proteção dos conjuntos Não se aplica, pois todo o quadro precisa ser avaliado. 10.4 Folgas e distâncias de fuga Atende aos requisitos da norma do produto. 10.5 Proteção contra choque elétrico Não se aplica, pois todo o quadro precisa ser avaliado. 10.6 Incorporação de dispositivos e componentes de comutação Não se aplica, pois todo o quadro precisa ser avaliado. 10.7 Circuitos elétricos internos e conexões É de responsabilidade do montador do painel. 10.8 Conexões para condutores externos É de responsabilidade do montador do painel. 10.9.2 Rigidez elétrica em frequência industrial É de responsabilidade do montador do painel. 10.9.3 Tensão suportável de impulso É de responsabilidade do montador do painel. 10.9.4 Teste de invólucros feitos de material isolante É de responsabilidade do montador do painel. 10.10 Aumento de temperatura O construtor do painel é responsável pelo cálculo do aumento de temperatura. A Eaton fornecerá dados de dissipação de calor para os dispositivos. 10.11 Classificação de curto-circuito É de responsabilidade do montador do painel. As especificações do quadro devem ser observadas. 10.12 Compatibilidade eletromagnética É de responsabilidade do montador do painel. As especificações do quadro devem ser observadas. 10.13 Função mecânica O dispositivo atende aos requisitos, desde que observadas as informações do folheto de instruções (IL). DADOS TÉCNICOS ETIM 8.0 Componentes industriais de baixa tensão (EG000017) / Contator capacitor (EC001079) Engenharia elétrica, automação, engenharia de controle de processos / Tecnologia de comutação de baixa tensão / Contator (BT) / Contator de capacitor (ecl@ss10.0.1-27-37-10-06 [AGZ569015]) Tensão nominal de alimentação de controle Us em AC 50HZ 230 - 230V Tensão nominal de alimentação de controle Us em AC 60HZ 240 - 240V Tensão nominal de alimentação de controle Us em DC 0 - 0 V Tipo de tensão para atuação AC Número de contatos auxiliares como contato normalmente aberto 1 Número de contatos auxiliares como contato normalmente fechado 1 Tipo de conexão elétrica do circuito principal Conexão roscada Número de contatos normalmente abertos como contato principal 3 Número de contatos normalmente fechados como contato principal 0 Potência cega nominal a 400 V, 50 Hz 12,5 kvar *Imagem meramente Ilustrativa*
