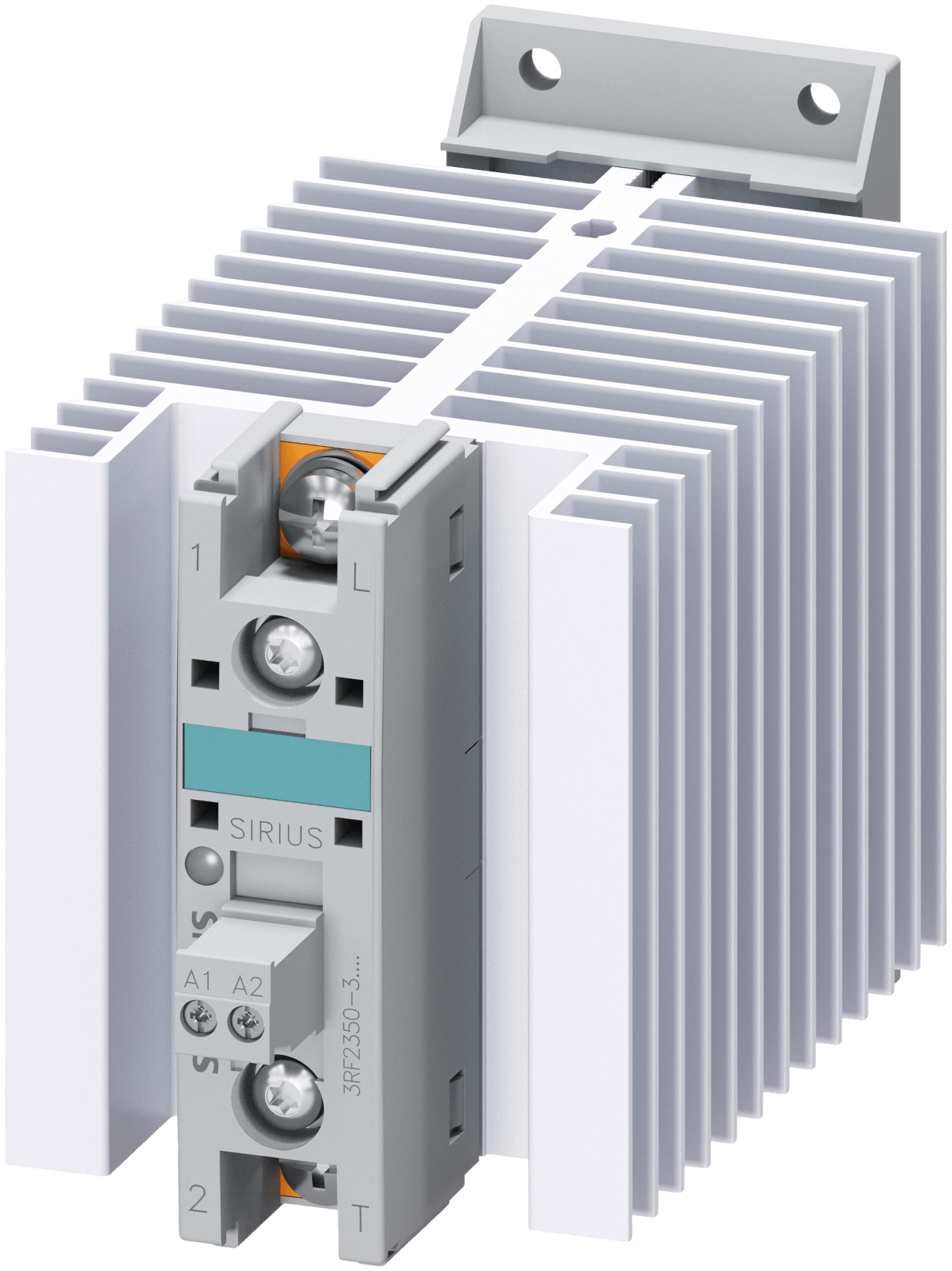

Contator Estado Sólido 50A 24-230V 24Vcc 3RF2350-3AA02 - Siemens

Contator Estado Sólido 50A 24-230V 24Vcc 3RF2350-3AA02 - Siemens Nome da marca do produto: SIRIUS Designação do produto: Contator de estado sólido Design do produto: Monofásico Tipo do produto: 3RF23 Número do artigo do fabricante: ● _1 dos acessórios que podem ser encomendados: 3RF2900-3PA88 ● _3 dos acessórios que podem ser encomendados: 3RF2900-0EA18 ● _4 dos acessórios que podem ser encomendados: 3RF2950-0GA13 Designação do produto: ● _1 dos acessórios que podem ser encomendados: Cobertura de terminais ● _3 dos acessórios que podem ser encomendados: Conversor ● _4 dos acessórios que podem ser encomendados: Monitoramento de carga Dados técnicos gerais: Função do produto: Comutação no ponto zero Perda de potência [W] para valor nominal da corrente: ● em CA em estado de operação quente: 54 W ● em CA em estado de operação quente por polo: 54 W ● sem carga típica: 0,4 W Tensão de isolamento nominal: 600 V Grau de poluição: 3 Tipo de tensão: ● da tensão de operação: CA ● da tensão de alimentação de controle: CC Resistência a surtos do circuito principal nominal: 6 kV Classe de proteção IP: IP00 Classe de proteção IP na frente de acordo com IEC 60529: IP00 Resistência a choques de acordo com IEC 60068-2-27: 15g / 11 ms Resistência à vibração de acordo com IEC 60068-2-6: 2g Código de referência de acordo com IEC 81346-2: Q Proibição de substância (Data): 01/07/2006 Nome da substância SVHC: ● Chumbo - 7439-92-1 ● Monóxido de chumbo - 1317-36-8 ● Dibutilbis(pentano-2,4-dionato-O,O')estanho - 22673-19-4 Peso: 0,46 kg Circuito principal: Número de polos para o circuito principal: 1 Número de contatos NA: 1 Número de contatos NF: 0 Tipo de tensão de operação: CA Tensão de operação: ● em CA a 50 Hz valor nominal: 24 ... 230 V ● em CA a 60 Hz valor nominal: 24 ... 230 V Frequência de operação valor nominal: 50 ... 60 Hz Faixa de operação em relação à tensão de operação em CA: ● a 50 Hz: 20 ... 253 V ● a 60 Hz: 20 ... 253 V Corrente operacional: ● em AC-51 valor nominal: 50 A ● em AC-51 de acordo com IEC 60947-4-3: 36 A ● de acordo com UL 508 valor nominal: 45 A Corrente operacional mínima: 500 mA Taxa de subida de tensão no tiristor para contatos principais: Máximo permitido: 1 000 V/µs Tensão de bloqueio no tiristor para contatos principais: Máximo permitido: 800 V Corrente reversa do tiristor: 10 mA Temperatura de derating: 40 °C Resistência a corrente de surto valor nominal: 1 150 A Valor I²t máximo: 6 600 A²·s Circuito de controle: Tipo de tensão da alimentação de controle: CC Tensão de controle 1 em CC valor nominal máximo permitido: 30 V Tensão de controle 1 em CC: 15 ... 24 V Corrente de controle na tensão mínima de controle: ● em CC: 13 mA Corrente de controle na tensão nominal em CC: 15 mA Tempo de retardo ON: 1 ms; adicionalmente máx. meia onda Tempo de retardo OFF: 1 ms; adicionalmente máx. meia onda Circuito auxiliar: Tipo de contato de comutação: Contato normalmente aberto (NA) Número de contatos NF para contatos auxiliares: 0 Número de contatos NA para contatos auxiliares: 0 Número de contatos CO para contatos auxiliares: 0 Instalação/montagem/dimensões: Método de fixação montagem lado a lado: Sim Método de fixação: Fixação por parafuso e encaixe em trilho padrão de 35 mm de acordo com IEC 60715 Design do fio do parafuso para fixação do equipamento: M4 Altura: 100 mm Largura: 67 mm Profundidade: 141 mm Conexões/terminais: Componente do produto terminal removível para circuito auxiliar e de controle: Sim Tipo de conexão elétrica: ● para o circuito principal: Conexão com terminal de anel ● para o circuito auxiliar e de controle: Conexão com terminal de anel Tipo de seções de condutores conectáveis: ● para contatos principais para terminal de anel JIS: JIS C 2805 R 2-5, 5,5-5, 8-5, 14-5 ● para terminal de anel DIN para contatos principais: DIN 46234 -5-2,5, -5-6, -5-10, -5-16, -5-25 Segurança elétrica: Classe de proteção IP na frente de acordo com IEC 60529: IP00; IP20 com cobertura Proteção contra toque na frente de acordo com IEC 60529: À prova de toque, para contato vertical pela frente com cobertura Condições ambientais: Altitude máxima de instalação acima do nível do mar: 1 000 m Temperatura ambiente: ● Durante operação: -25 ... +60 °C ● Durante armazenamento: -55 ... +80 °C Compatibilidade eletromagnética: Interferência conduzida: ● Devido a surtos de acordo com IEC 61000-4-4: 2 kV / 5 kHz critério de comportamento 2 Emissões HF conduzidas de acordo com CISPR11: Classe A para ambiente industrial * Imagem meramente ilustrativa
