Contator Auxiliar CA2KN22 F7 2NA+2NF 110V - Schneider

Ref:
18580033

Contator Auxiliar CA2KN22 F7 2NA+2NF 110V - Schneider

Ref:
18580033

Por: R$ 164,90ou X de

-
+
Comprar

Especificação

Descrição

Contator Auxiliar CA2KN22 F7 2NA+2NF 110V - Schneider

categoria de uso
CC-13
CA-15
composição de contatos de polos 2 NA + 2 NF
[Ue] tensão de operação nominal <= 690 V <= 400 Hz
tipo do circuito de controle CA a 50/60 Hz
tensão de circuito de controle 110 V CA 50/60 Hz
[Ith] corrente térmica ao ar livre convencional 10 A (a 50 °C)
capacidade de fechamento nominal Irms 110 A para IEC 60947
classificação do fusível associado
10 A gG conforme IEC 60947
10 A gG conforme VDE 0660
[Ui] tensão de isolamento nominal
690 V para IEC 60947
750 V para VDE 0110, grupo C
690 V para BS 5424
600 V para CSA C22.2 No 14
conexões - terminais
Conexões por parafuso 1 cabo(s)1,5…4 mm²Sólido
Conexões por parafuso 2 cabo(s)1,5…4 mm²Sólido
Conexões por parafuso 1 cabo(s)0,75…4 mm²Flexível com
Conexões por parafuso 2 cabo(s)0,75…4 mm²Flexível sem ponta do cabo
Conexões por parafuso 1 cabo(s)0,34…1,5 mm²Flexível com
Conexões por parafuso 2 cabo(s)0,34…1,5 mm²Flexível sem ponta do cabo
torque de aperto
1,3 N.m - ligar Conexões por parafuso - com chave de fenda plano de Ø 6 mm
1,3 N.m - ligar Conexões por parafuso - com chave de fenda Philips Nº 26 mm
limites de tensão de circuito de controle
Saída: 0,2...0,75 Uc 50 °C)
Funcionamento: 0,8...1,15 Uc 50 °C)
tempo de operação
10...20 ms desenergização da bobina e abertura NA
10...20 ms energização da bobina e fecho NA
15...25 ms desenergização da bobina e fecho NF
5...15 ms energização da bobina e abertura NF
durabilidade mecânica 10 Mciclos
maximum operating rate 10000 cic/h
imunidade a microquebras 2 ms
potência de irrupção em VA 30 VA (a 20 °C)
consumo de potência de manutenção em VA 4,5 VA (a 20 °C)
dissipação de calor 1.3 W
tensão de comutação mínima 17 V
corrente de comutação mínima 5 mA
distância não se sobrepõem 0,5 mm
resistência de isolamento > 10 MOhm
altura 58 mm
largura 45 mm
profundidade 57 mm
peso do produto 0,18 kg

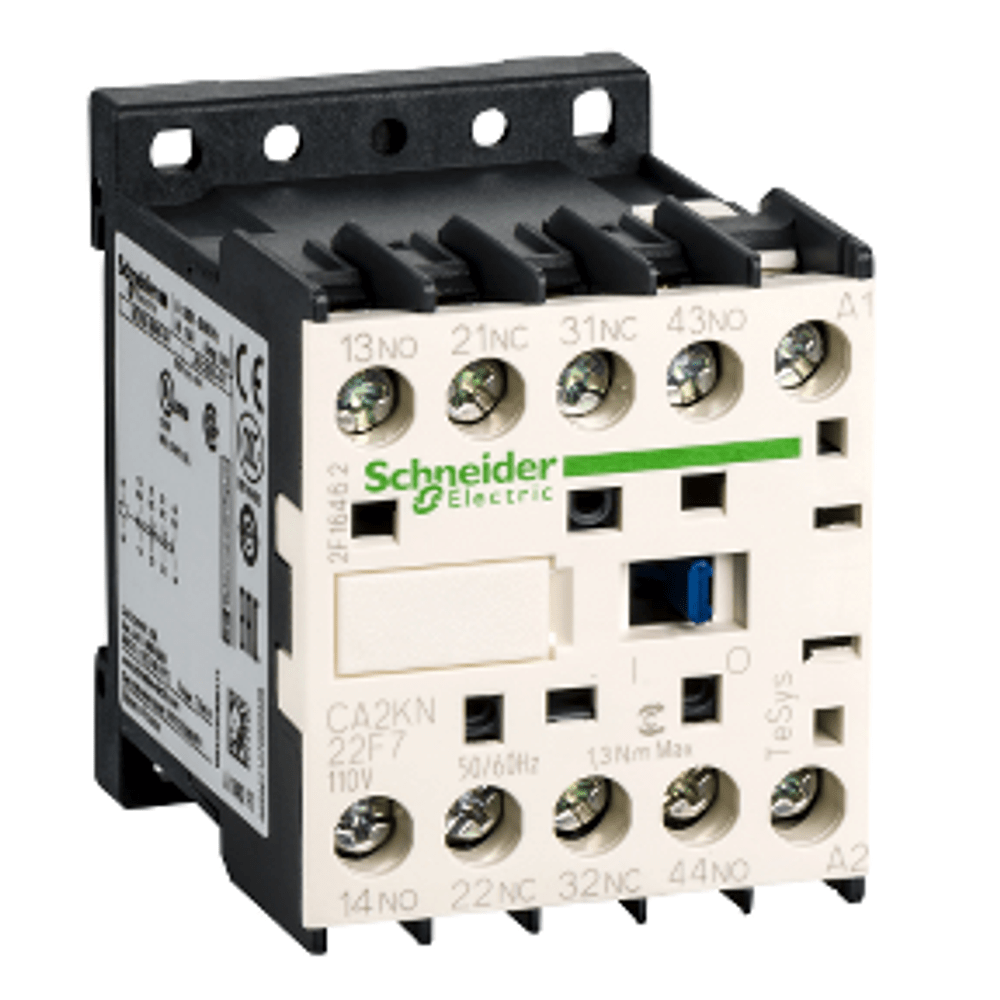

*Imagem meramente ilustrativa*
