CONTATOR AUXILIAR TESYS K 3NA+1NF 24VCC CA3KN31BD

Contator auxiliar TeSys K, 4 contatos (3NA + 1NF), 10A/690V, para controle de cargas eletromagnéticas AC-15/DC-13. Ele fornece um circuito de controle de 24 Vcc sem consumo de inrush, conexão por terminais de grampo de parafuso. Para altas taxas de operação até 180 ciclos/min e temperatura ambiente -25/+50°C, obtém alta confiabilidade e durabilidade. Compacto (largura 45mm), para encaixe em trilho DIN 35mm ou fixação por parafuso. Certificação multipadrões (IEC, UL, CSA, CCC, EAC), produto Green Premium (RoHS/REACh).

Linha: TeSys
Nome do produto: TeSys CAK
Tipo de produto ou componente: Relé de controle
Nome abreviado do dispositivo: CA3K
Aplicação do contator: Circuito de controle
Categoria de uso: CA-15 / CC-13
Composição de contatos de polos: 3 NA + 1 NF
[Ue] tensão de operação nominal: <= 690 V <= 400 Hz
Tipo do circuito de controle: CC padrão
Tensão de circuito de controle: 24 V CC

Ith] corrente térmica ao ar livre convencional: 10 A (at 50 °C)
Capacidade de fechamento nominal Irms: 110 A para IEC 60947
Classificação do fusível associado: 10 A gG conforming to IEC 60947 / 10 A gG conforming to VDE 0660
[Ui] tensão de isolamento nominal: 690 V para IEC 60947 / 750 V para VDE 0110, grupo C / 690 V para BS 5424 / 600 V para CSA C22.2 No 14
Suporte de montagem: Calha / Placa
Conexões – terminais:
Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Com ponta do cabo
Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo
Terminais de parafuso 1 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo
Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Sem ponta do cabo
Torque de aperto:
1,3 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm
1,3 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 26 mm
Limites de tensão de circuito de controle:
Funcionamento: 0,8...1,15 Uc (at <50 °C)
Saída: 0,1...0,75 Uc (at <50 °C)
Tempo de operação:
10 ms desenergização da bobina e abertura NA
30...40 ms energização da bobina e fecho NA
15 ms desenergização da bobina e fecho NF
25...35 ms energização da bobina e abertura NF
Durabilidade mecânica: 20 Mciclos
Maximum operating rate: 10000 cic/h
Imunidade a microquebras: 2 ms
potência de irrupção em W: 3 W 20 °C)
Consumo de potência de manutenção em W: 3 W a 20 °C
Dissipação de calor: 3 W
Tensão de comutação mínima: 17 V
Corrente de comutação mínima: 5 mA
Distância não se sobrepõem: 0,5 mm
Resistência de isolamento: > 10 MOhm
Altura: 58 mm
Largura: 45 mm
Profundidade: 57 mm
Peso líquido: 0,225 kg

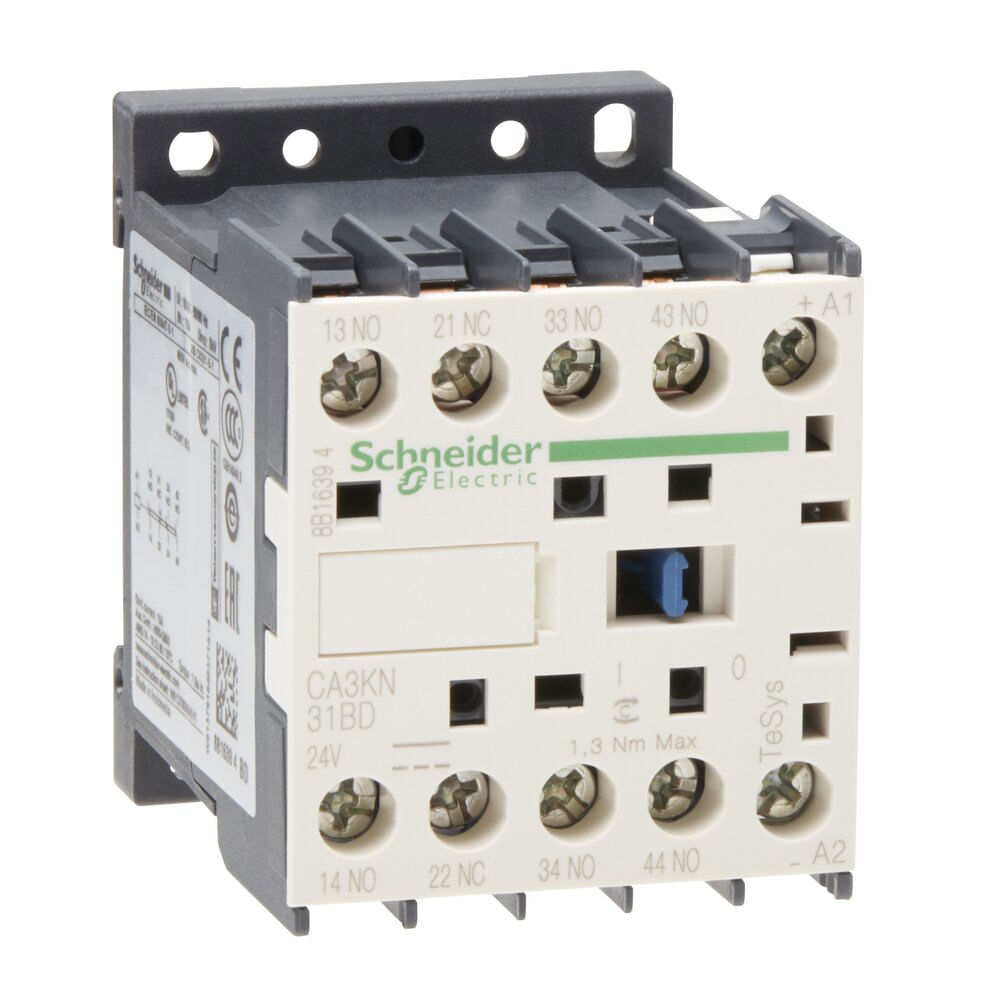

*Imagem meramente Ilustrativa*
