Bloco Aditivo LADN20 2NA – Schneider

Bloco de contato auxiliar instantâneo Tesys Deca para contatores LC1D, LC1F e relés de controle CAD. Ele fornece contatos 2NA (certificado de espelho NF) classificado até 10A/690V CA e conexão por terminais de grampo de parafuso. Montagem lateral por encaixe, proporciona alta confiabilidade e durabilidade.
Linha: TeSys
Linha de Produto: TeSys Deca
Nome do Produto: TeSys Deca
Tipo de Produto ou Componente: Bloco de Contato Auxiliar
Nome Abreviado do Dispositivo: LADN
Compatibilidade de Gama:

TeSys D CAD
TeSys D LC1D
TeSys F LC1F
TeSys F CR1F
TeSys Deca CAD
TeSys Deca LC1D
Local de Montagem: Frontal
Composição de Contatos de Polos: 2 NA
Operação dos Contatos: Instantâneo
[Ue] Tensão de Operação Nominal: 690 V CA 25...400 Hz
[Ie] Corrente Nominal de Operação:
6 A a 120 V CA-15
1,04 A a 690 V CA-15
0,55 A a 125 V CC-13
0,1 A a 600 V CC-13
[Ui] Tensão de Isolamento Nominal:
690 V conforme IEC 60947-5-1
600 V conforme UL
600 V conforme CSA
[Ith] Corrente Térmica ao Ar Livre Convencional: 10 A (a 60 °C)
Complementar
Capacidade de Fechamento Nominal Irms:

140 A CA conforme IEC 60947-5-1
250 A CC conforme IEC 60947-5-1
Classificação de Curta Duração Admissível:
100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms
Tipo de Proteção: Fusível gG 10 A
Durabilidade Mecânica: 30 M ciclos
Corrente de Comutação Mínima: 5 mA
Tensão de Comutação Mínima: 17 V
Tempo Não Sobreposto:
1,5 ms na desenergização sem sobreposição entre contatos NF e NA
1,5 ms na energização sem sobreposição entre contatos NF e NA
Resistência de Isolamento: > 10 MΩ
Conexões - Terminais:
Terminais de Parafuso 1 cabo(s) 1…4 mm² Flexível com ponta do cabo
Terminais de Parafuso 1 cabo(s) 1…4 mm² Flexível sem ponta do cabo
Terminais de Parafuso 2 cabo(s) 1…2,5 mm² Flexível com ponta do cabo
Terminais de Parafuso 2 cabo(s) 1…4 mm² Flexível sem ponta do cabo
Terminais de Parafuso 1 cabo(s) 1…4 mm² Rígido sem ponta do cabo
Terminais de Parafuso 2 cabo(s) 1…4 mm² Rígido sem ponta do cabo
Torque de Aperto:
1,7 N.m - com chave de fenda plana de Ø 6 mm
1,7 N.m - com chave de fenda Philips Nº 2
1,7 N.m - com chave de fenda Pozidriv Nº 2
Altura: 48 mm
Largura: 26 mm
Profundidade: 42 mm
Cor: Cinza escuro
Meio Ambiente
Característica do Ambiente da Aplicação: Ambiente Normal
Grau de Proteção IP: IP20 conforme IEC 60529
Tratamento de Proteção: TH conforme IEC 60068
Temperatura Ambiente para Armazenamento: -60…80 °C
Temperatura Ambiente para Funcionamento: -5…60 °C
Altitude de Funcionamento: 3.000 m

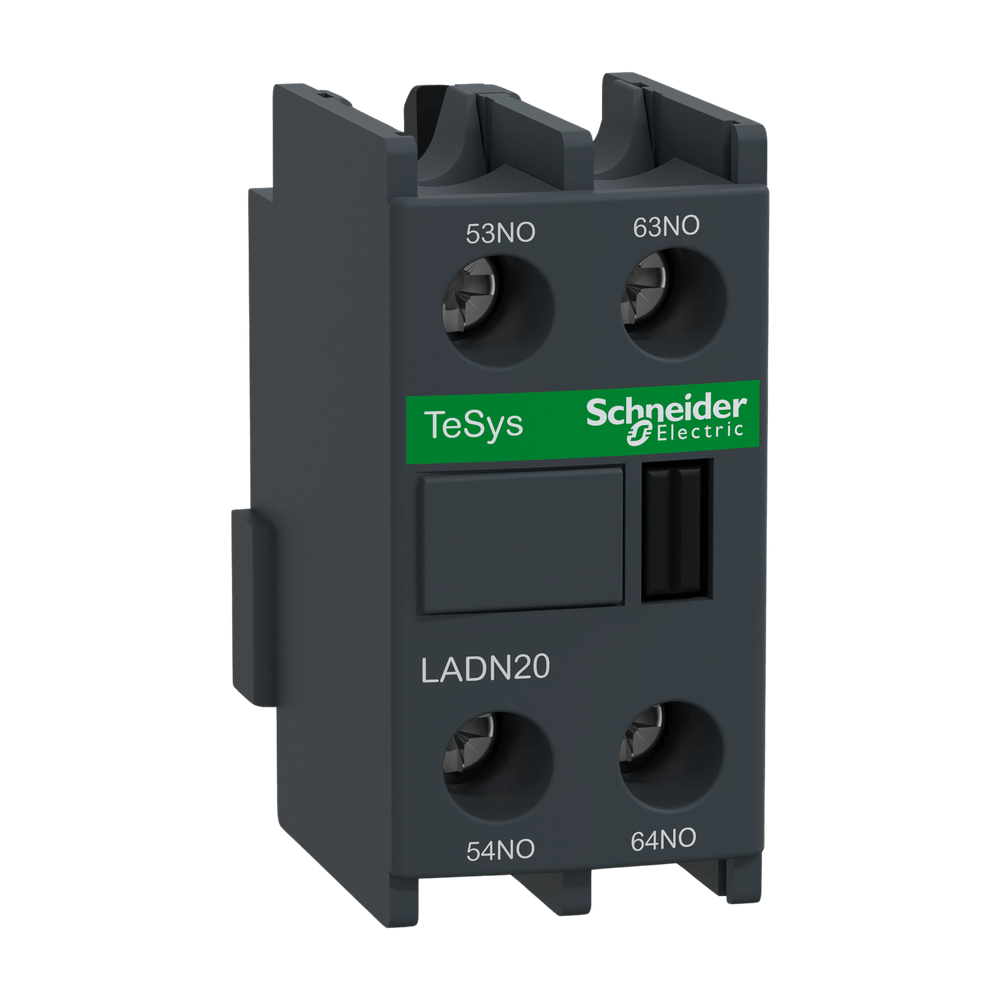

*imagem meramente ilustrativa*
