Contator 1NA+1NF 12A 24VCC Mola LC1D123BD - Schneider

O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P (3NA) e é destinado para controle de motor de ate 12A/690V AC-3/3e (5.5kW/400V). Ele fornece uma bobina de até 24V DC 50/60Hz, com módulo supressor de transientes, contatos auxiliares integrados 1NA+1NF (certificado espelho NC) e conexão por terminais de mola. Este contator garante simplicidade e facilidade de instalação, é altamente resistente e compacto (45mm de largura). Possui uma taxa de operação de 3600 ciclos/hora em ambientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso.

Linha de produto: TeSys Deca
Tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1D
Aplicação do contator: Controle do motor, Carga resistiva
Categoria de uso: CA-3, CA-4, CA-1, AC-3e
Descrição de polos: 3P
[Ue] Tensão de operação nominal:

Circuito de potência: <= 690 V CA 25…400 Hz
Circuito de potência: <= 300 V CC
[Ie] Corrente nominal de operação:
16 A (at <60 °C) at <= 440 V CA CA-1 for circuito de potência
12 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência
12 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência
[Uc] Tensão do circuito de controle: 24 V CC
Complementar:
Alimentação do motor kW:

3 kW at 220…0,230 V CA 50/60 Hz (CA-3)
5,5 kW at 380…0,400 V CA 50/60 Hz (CA-3)
5,5 kW at 415 V CA 50/60 Hz (CA-3)
5,5 kW at 440 V CA 50/60 Hz (CA-3)
7,5 kW at 500 V CA 50/60 Hz (CA-3)
7,5 kW at 660…690 V CA 50/60 Hz (CA-3)
3 kW at 220…0,230 V CA 50/60 Hz (AC-3e)
5,5 kW at 380…0,400 V CA 50/60 Hz (AC-3e)
5,5 kW at 415 V CA 50/60 Hz (AC-3e)
5,5 kW at 440 V CA 50/60 Hz (AC-3e)
7,5 kW at 500 V CA 50/60 Hz (AC-3e)
7,5 kW at 660…690 V CA 50/60 Hz (AC-3e)
3,7 kW at 400 V CA 50/60 Hz (CA-4)
Alimentação do motor cv:
0,5 hp at 115 V CA 50/60 Hz for monofásico motors
2 hp at 230/240 V CA 50/60 Hz for monofásico motors
3 hp at 200/208 V CA 50/60 Hz for trifásico motors
3 hp at 230/240 V CA 50/60 Hz for trifásico motors
7,5 hp at 460/480 V CA 50/60 Hz for trifásico motors
10 hp at 575/600 V CA 50/60 Hz for trifásico motors
Código de compatibilidade: LC1D
Composição de contatos de polos: 3 NA
Cobertura de proteção: Com
[Ith] Corrente térmica ao ar livre convencional:
10 A (at 60 °C) for circuito de sinalização
16 A (at 60 °C) for circuito de potência
Capacidade de fechamento nominal Irms:
250 A at 440 V for circuito de potência conforming to IEC 60947
140 A CA for circuito de sinalização conforming to IEC 60947-5-1
250 A CC for circuito de sinalização conforming to IEC 60947-5-1
Capacidade de corte nominal: 250 A at 440 V for circuito de potência conforming to IEC 60947
[Icw] Corrente nominal de curta duração admissível:

105 A 40 °C - 10 s for circuito de potência
210 A 40 °C - 1 s for circuito de potência
30 A 40 °C - 10 min for circuito de potência
61 A 40 °C - 1 min for circuito de potência
100 A - 1 s for circuito de sinalização
120 A - 500 ms for circuito de sinalização
140 A - 100 ms for circuito de sinalização
Classificação do fusível associado:
10 A gG for circuito de sinalização conforming to IEC 60947-5-1
40 A gG at <= 690 V coordination tipo 1 for circuito de potência
25 A gG at <= 690 V coordination tipo 2 for circuito de potência
Impedância média: 2,5 MOhm - Ith 16 A 50 Hz for circuito de potência
Dissipação de alimentação por polo:
0,36 W CA-3
1,56 W CA-1
0,36 W AC-3e
[Ui] Tensão de isolamento nominal:
Circuito de potência: 690 V para IEC 60947-4-1
Circuito de potência: 600 V CSA certificado
Circuito de potência: 600 V UL certificado
Circuito de sinalização: 690 V para IEC 60947-1
Circuito de sinalização: 600 V CSA certificado
Circuito de sinalização: 600 V UL certificado
Categoria de sobretensão: III
Grau de poluição: 3
[Uimp] Tensão nominal suportável de impulso: 6 kV conforme IEC 60947
Nível de fiabilidade de segurança:
B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
Durabilidade mecânica: 30 Mciclos
Durabilidade elétrica:
2 Mciclos 12 A CA-3 no Ue <= 440 V
0,8 Mciclos 25 A CA-1 no Ue <= 440 V
2 Mciclos 12 A AC-3e no Ue <= 440 V
Tipo do circuito de controle: CC padrão
Tecnologia da bobina: Com dispositivo de supressão incorporado
Limites de tensão de circuito de controle:
0,1…0,25 Uc -40…70 °C saída CC
0,7…1,25 Uc -40…60 °C funcionamento CC
1…1,25 Uc 60…70 °C funcionamento CC
Potência de irrupção em W: 5,4 W (20 °C)
Consumo de potência de manutenção em W: 5,4 W a 20 °C
Tempo de funcionamento:

63 ±15 % ms Fechamento
20 ±20 % ms Abertura
Constante temporal: 28 ms
Maximum operating rate:
3600 cic/h 60 °C
3600 cic/h at 60 °C
Conexões - terminais:
Circuito de potência: Conexão por mola 1 2,5 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de potência: Conexão por mola 2 2,5 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de controle: Conexão por mola 1 2,5 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de controle: Conexão por mola 2 2,5 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Contato Auxiliar: 1 NA + 1 NF
Tipo de contatos auxiliares:
Tipo com ligação mecânica 1 NA + 1 NF para IEC 60947-5-1
Tipo contato de espelho 1 NF para IEC 60947-4-1
Frequência do circuito de sinalização: 25…0,400 Hz
Tensão de comutação mínima: 17 V for circuito de sinalização
Corrente de comutação mínima: 5 mA for circuito de sinalização
Resistência de isolamento: > 10 MOhm for circuito de sinalização
Tempo não sobreposto:
1,5 ms na desenergização entre contato NA e NF
1,5 ms na energização entre contato NA e NF
Suporte de montagem: Calha, Placa
Meio ambiente:
Normas:

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 60947-4-1
IEC 60335-1:Clause 30.2
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
CSA C22.2 No 60947-4-1
Certificações do produto: UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme
Grau de proteção IP: IP20 face frontal para IEC 60529
Tratamento de proteção: TH para IEC 60068-2-30
Resistência climática:
Para IACS E10 exposição ao calor úmido
Para IEC 60947-1 Annex Q category D exposição ao calor úmido
Temperatura ambiente do ar admissível ao redor do dispositivo:
-40…60 °C
60…70 °C com degradação
Altitude de funcionamento: 0…3000 m
Resistência a incêndios: 850 °C conforme IEC 60695-2-1
Retardamento de chamas: V1 conforme UL 94

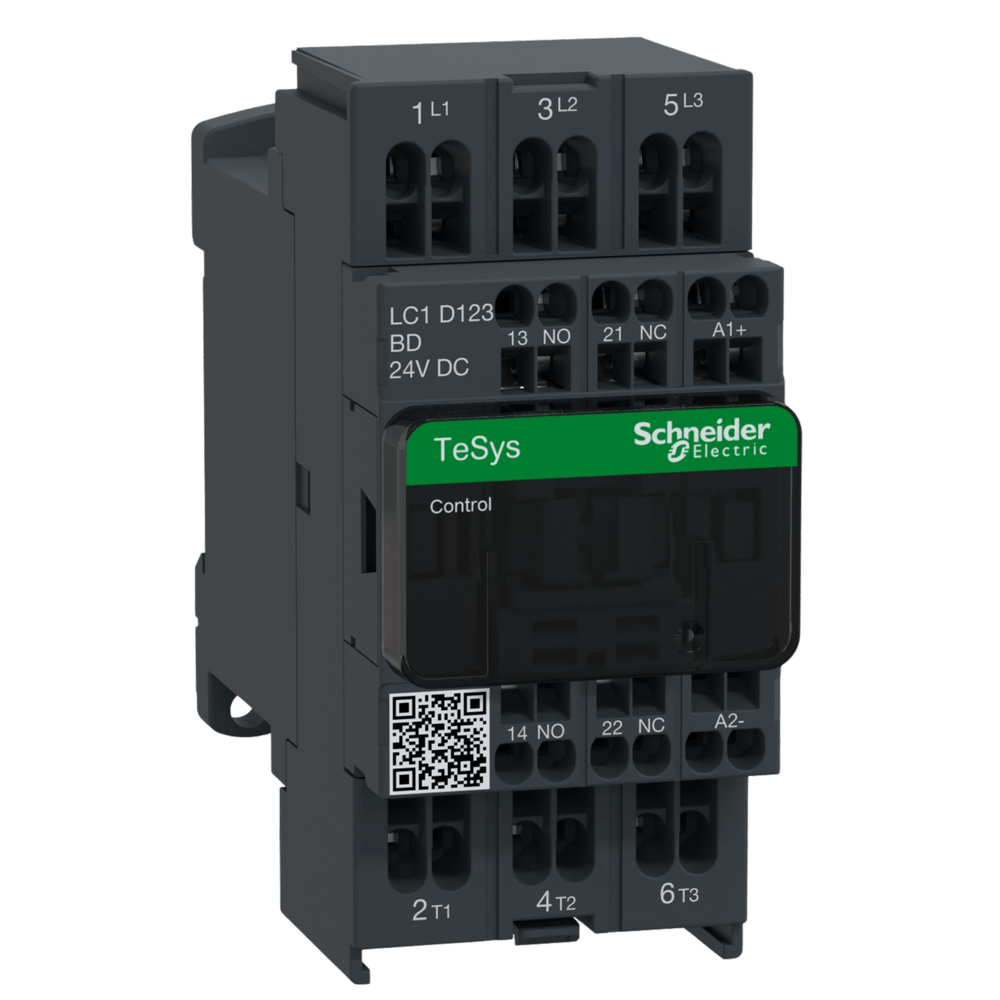

* Imagem meramente ilustrativas
