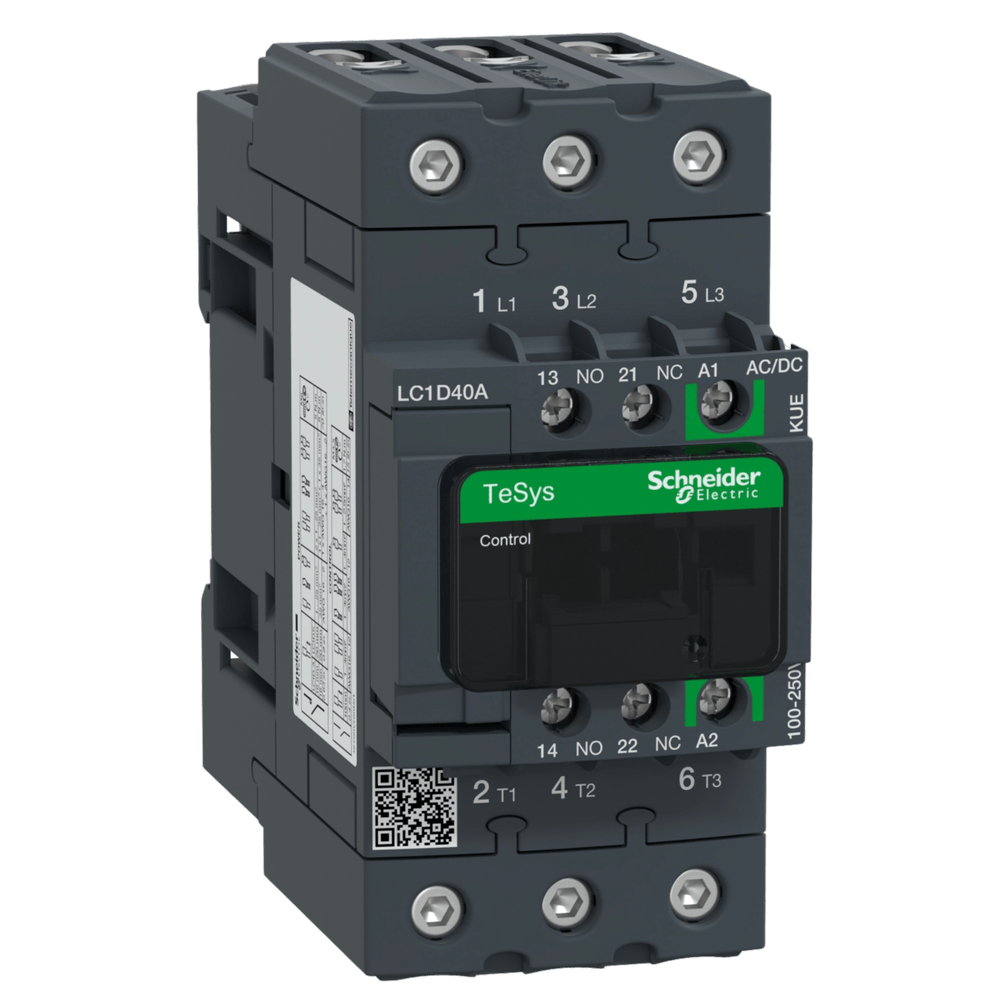

Contator LC1D40AKUE NA+NF 40A 100-250VCA/CC 50/60HZ - Schneider

Linha: TeSys Deca
Tipo de produto ou componente: Contator
Nome abreviado do dispositivo: LC1D
Aplicação do contator: Carga resistiva, Controle do motor
Categoria de uso: CA-1, CA-3, AC-3e
Descrição de polos: 3P
[Ue] Tensão de operação nominal: Circuito de potência: <= 690 V CA 25...400 Hz
[Ie] Corrente nominal de operação: 60 A (at <60 °C) at <= 440 V CA-1 for circuito de potência, 40 A (at <60 °C) at <= 440 V CA-3 for circuito de potência, 40 A (at <60 °C) at <= 440 V AC-3e for circuito de potência
[Uc] Tensão do circuito de controle: 100...250 V CA 50/60 Hz, 100...250 V CC
Alimentação do motor kW: 11 kW at 220..0,230 V CA 50 Hz (CA-3), 18,5 kW at 380..0,400 V CA 50 Hz (CA-3), 22 kW at 415 V CA 50 Hz (CA-3), 22 kW at 440 V CA 50 Hz (CA-3), 22 kW at 500 V CA 50 Hz (CA-3), 30 kW at 660...690 V CA 50 Hz (CA-3), 11 kW at 220..0,230 V CA 50 Hz (AC-3e), 18,5 kW at 380..0,400 V CA 50 Hz (AC-3e), 22 kW at 415 V CA 50 Hz (AC-3e), 22 kW at 440 V CA 50 Hz (AC-3e), 22 kW at 500 V CA 50 Hz (AC-3e), 30 kW at 660...690 V CA 50 Hz (AC-3e)
Alimentação do motor cv: 3 hp at 115 V CA 60 Hz for monofásico motors, 5 hp at 230/240 V CA 60 Hz for monofásico motors, 10 hp at 200/208 V CA 60 Hz for trifásico motors, 10 hp at 230/240 V CA 60 Hz for trifásico motors, 30 hp at 460/480 V CA 60 Hz for trifásico motors, 30 hp at 575/600 V CA 60 Hz for trifásico motors
Código de compatibilidade: LC1D
Composição de contatos de polos: 3 NA
Cobertura de proteção: Com
[Ith] Corrente térmica ao ar livre convencional: 60 A (at 60 °C) for circuito de potência, 10 A (at 60 °C) for circuito de sinalização
Capacidade de fechamento nominal Irms: 800 A at 440 V for circuito de potência conforming to IEC 60947, 140 A CA for circuito de sinalização conforming to IEC 60947-5-1, 250 A CC for circuito de sinalização conforming to IEC 60947-5-1
Capacidade de corte nominal: 800 A at 440 V for circuito de potência conforming to IEC 60947
[Icw] Corrente nominal de curta duração admissível: 72 A 40 °C - 10 mín for circuito de potência, 165 A 40 °C - 1 mín for circuito de potência, 320 A 40 °C - 10 s for circuito de potência, 720 A 40 °C - 1 s for circuito de potência, 100 A - 1 s for circuito de sinalização, 120 A - 500 ms for circuito de sinalização, 140 A - 100 ms for circuito de sinalização
Classificação do fusível associado: 80 A gG at <= 690 V coordination tipo 1 for circuito de potência, 80 A gG at <= 690 V coordination tipo 2 for circuito de potência, 10 A gG for circuito de sinalização conforming to IEC 60947-5-1
Impedância média: 1,5 MOhm - Ith 60 A 50 Hz for circuito de potência
Dissipação de alimentação por polo: 5,4 W CA-1, 2,4 W CA-3, 2,4 W AC-3e
[Ui] Tensão de isolamento nominal: Circuito de potência: 690 V para IEC 60947-4-1, Circuito de sinalização: 690 V para IEC 60947-1
Categoria de sobretensão: III
Grau de poluição: 3
[Uimp] Tensão nominal suportável de impulso: 6 kV conforme IEC 60947
Nível de fiabilidade de segurança: B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1, B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
Durabilidade mecânica: 6 Mciclos
Durabilidade elétrica: 2 Mciclos 35 A CA-3 no Ue <= 440 V, 0,7 Mciclos 60 A CA-1 no Ue <= 440 V, 2 Mciclos 35 A AC-3e no Ue <= 440 V
Tipo do circuito de controle: CA/CC a 50/60 Hz AC/DC electronic
Tecnologia da bobina: Built-in bidirectional peak limiting
Limites de tensão de circuito de controle: <= 0,1 Uc -40…70 °C saída CA/CC, 0,85...1.1 Uc -40…60 °C funcionamento CA/CC, 1...1.1 Uc 60…70 °C funcionamento CA/CC
Potência de irrupção em VA: 18 VA 50/60 Hz (at 20 °C)
Potência de irrupção em W: 14 W (at 20 °C)
Consumo de potência de manutenção em VA: 1,8 VA 50/60 Hz (at 20 °C)
Consumo de potência de manutenção em W: 1,2 W a 20 °C
Dissipação de calor: 1,2 W at 50/60 Hz
Tempo de funcionamento: 55...65 ms Fechamento, 20...120 ms Abertura >= 17221), 20...80 ms Abertura >= 18011)
Maximum operating rate: 3600 cic/h 60 °C
Conexões - terminais: Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo, Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo, Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Com a extremidade do cabo, Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - cable stiffness: Flexível Com a extremidade do cabo, Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Sólido, Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Sólido, Circuito de potência: conectores parafuso EverLink BTR 1 1…35 mm² - cable stiffness: Flexível Sem a extremidade do cabo, Circuito de potência: conectores parafuso EverLink BTR 1 1…35 mm² - cable stiffness: Flexível Com a extremidade do cabo, Circuito de potência: conectores parafuso EverLink BTR 1 1…35 mm² - cable stiffness: Sólido, Circuito de potência: conectores parafuso EverLink BTR 2 1…25 mm² - cable stiffness: Flexível Sem a extremidade do cabo, Circuito de potência: conectores parafuso EverLink BTR 2 1…25 mm² - cable stiffness: Flexível Com a extremidade do cabo, Circuito de potência: conectores parafuso EverLink BTR 2 1…25 mm² - cable stiffness: Sólido
Torque de aperto: Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda plano de Ø 6 mm, Circuito de controle: 1,7 N.m - ligar Terminais de parafuso - com chave de fenda Philips Nº 2, Circuito de potência: 8 N.m - ligar conectores parafuso EverLink BTR - cabo 25…35 mm² hexagonal cabeça de parafuso 4 mm, Circuito de potência: 5 N

*Imagem meramente ilustrativas
