Contator LC1D80AB7 1NA+1NF 80A 24VCA 50/60HZ - Schneider

O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P (3NA) e é destinado para controle de motor de ate 66A/440V AC-3/3e (37kW/400V). Ele fornece uma bobina de até 24V AC 50/60Hz , contatos auxiliares integrados 1NA+1NF (certificado espelho NC), conexão por conectores de parafuso Everlink e terminais de grampo de parafuso. Este contator garante simplicidade e facilidade de instalação, é altamente resistente e compacto (55mm de largura). Possui uma taxa de operação de 3600 ciclos/hora em ambientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso.
TeSys Deca - Contator LC1D

Linha de produto: TeSys Deca
Tipo de produto: Contator
Aplicação: Controle do motor, carga resistiva
Descrição de polos: 3P
Tensão de operação: 690 V CA (25...400 Hz), 300 V CC
Corrente nominal:
80 A (CA-1, <60 °C)
66 A (CA-3, AC-3e, <60 °C)
Tensão de controle: 24 V CA (50/60 Hz)
Potência do motor:
22 kW (220/230 V)
37 kW (380/400 V)
Alimentação do motor:
5 hp (115 V monofásico)
50 hp (575/600 V trifásico)
Código de compatibilidade: LC1D
Composição de contatos: 3 NA
Corrente térmica:
80 A (potência)
10 A (sinalização)
Capacidade de fechamento: 140 A (sinalização), 1000 A (potência)
Capacidade de corte: 1000 A (440 V)
Impedância média: 1,5 MΩ (Ith 80 A)
Dissipação de alimentação:
9,6 W (CA-1)
6,3 W (CA-3, AC-3e)
Tensão de isolamento: 690 V
Categoria de sobretensão: III
Grau de poluição: 3
Tensão de impulso: 6 kV
Fiabilidade de segurança: B10d = 1.369.863 ciclos (carga nominal)
Durabilidade: 6 Mciclos mecânica, até 1 Mciclos elétrica
Tipo de circuito de controle: CA a 50/60 Hz padrão
Tecnologia da bobina: Sem módulo supressor integrado
Limites de tensão de controle: 0,3...1,1 Uc
Potência de irrupção:
140 VA (60 Hz)
160 VA (50 Hz)
Consumo de potência:
13 VA (60 Hz)
15 VA (50 Hz)
Dissipação de calor: 4…5 W
Tempo de funcionamento:
Abertura: 4...19 ms
Fechamento: 12...26 ms
Conexões: Terminais de parafuso, conectores EverLink
Torque de aperto:
1,7 N·m (controle)
5 N·m (potência)
8 N·m (EverLink)
Contatos auxiliares: 1 NA + 1 NF
Frequência do circuito de sinalização: 25...400 Hz
Tensão mínima de comutação: 17 V
Corrente mínima de comutação: 5 mA
Resistência de isolamento: > 10 MΩ
Suporte de montagem: Placa, calha
Normas: EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2
Certificações: CCC, UL, EAC, KC, DNV-GL
Grau de proteção: IP20
Temperatura ambiente: -40…60 °C
Altura: 122 mm
Largura: 55 mm
Profundidade: 120 mm
Peso: 0,86 kg

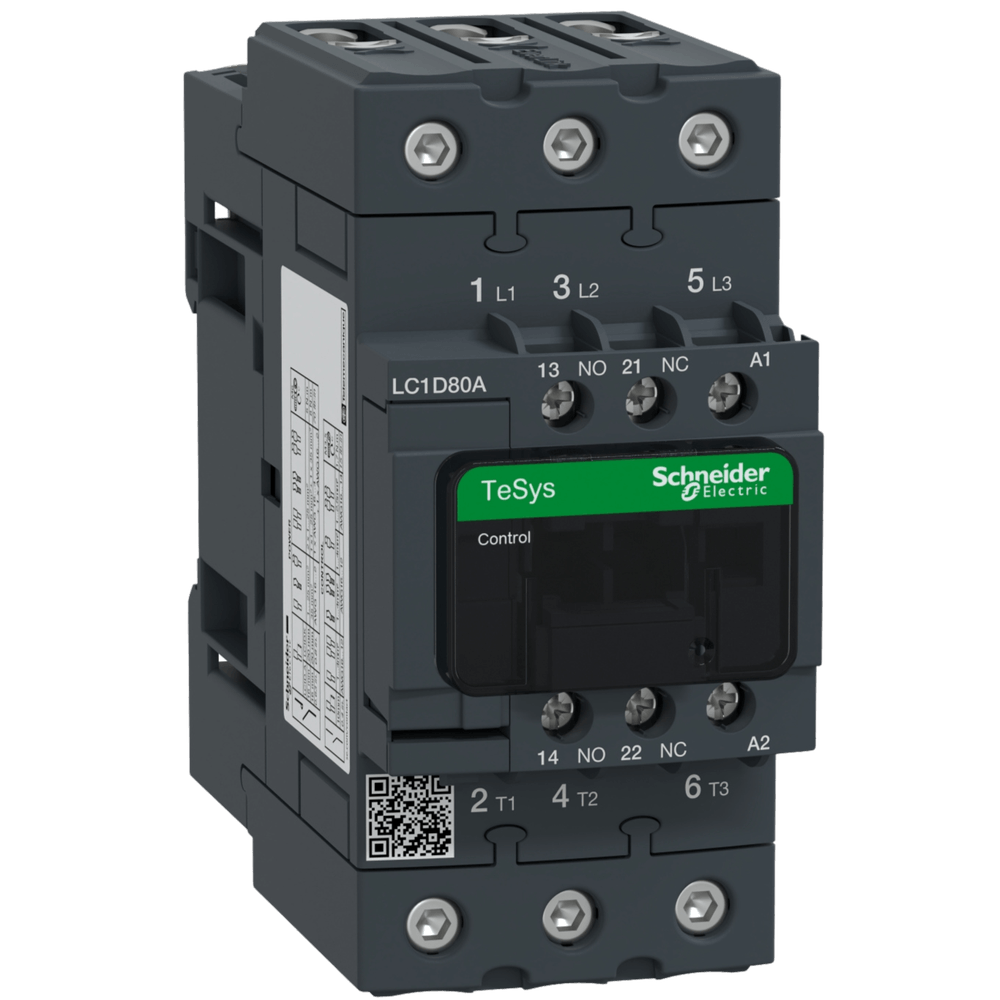

* Imagem meramente ilustrativas
