Contator para comutação de banco de capacitores Tesys Deca 3P 220V CA 12.5 Kvar/400V – LC1DFKM7

O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P e é destinado para comutação de bancos de capacitores de até 12.5 Kvar/400V 50Hz (21Kvar/690V). Ele fornece uma bobina de até 220V AC 50/60Hz, contatos auxiliares instantâneos 1NA+2NF, com polos de abertura frontal montados na frente, e resistores de amortecimento pré-cablados para limitação de corrente. Este contator para capacitor garante simplicidade e facilidade de instalação, é altamente resistente e compacto (45mm de largura). Possui uma taxa de operação de 240 ciclos/hora em ambientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.


Linha: TeSys / TeSys Deca
Nome do produto: TeSys LC1D.K / TeSys Deca
Tipo de produto ou componente: Capacitor contator dever
Nome abreviado do dispositivo: LC1DFK
Aplicação do dispositivo: Controle
Aplicação do contator: Correção do fator de potência
Categoria de uso: AC-6B
Descrição de polos: 3P
Power pole contact composition: 3 NA
[Ue] tensão de operação nominal: Circuito de potência: 690 V CA 50/60 Hz
Classificação da potência reativa:
7 kvar a 230 V CA 50 Hz a <60 °C
12,5 kvar a 400 V CA 50 Hz a <60 °C
13 kvar a 440 V CA 50 Hz a <60 °C
21 kvar a 690 V CA 50 Hz a <60 °C
Tipo do circuito de controle: CA a 50/60 Hz
[Uc] Tensão do circuito de controle: 220 V CA 50/60 Hz
Composição de contato auxiliar: Garantida entre NC e NO contato instantâneo
Durabilidade elétrica:
300000 ciclos no Ue 400 V
200000 ciclos no Ue 690 V
Suporte de montagem: Trilho DIN / Placa
Normas: EN/IEC 60947-1 / EN/IEC 60947-4-1 / IEC 60335-1
Certificações do produto: IECEE CB Scheme / UKCA
Conexões – terminais:
Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Sólido
Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Sólido
Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de controle: Terminais de parafuso 2 1…4 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de controle: Terminais de parafuso 1 1…4 mm² - cable stiffness: Flexível Com a extremidade do cabo
Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - cable stiffness: Flexível Com a extremidade do cabo
Circuito de potência: Terminais de parafuso 1 1,5…6 mm² - cable stiffness: Sólido
Circuito de potência: Terminais de parafuso 2 1,5…4 mm² - cable stiffness: Sólido
Circuito de potência: Terminais de parafuso 1 1,5…6 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de potência: Terminais de parafuso 2 1,5…6 mm² - cable stiffness: Flexível Sem a extremidade do cabo
Circuito de potência: Terminais de parafuso 1 1,5…6 mm² - cable stiffness: Flexível Com a extremidade do cabo
Circuito de potência: Terminais de parafuso 2 1,5…4 mm² - cable stiffness: Flexível Com a extremidade do cabo
Torque de aperto:
Circuito de controle: 1,7 N.m - ligar Terminais de parafuso
Circuito de potência: 1,7 N.m - ligar Terminais de parafuso
Maximum operating rate: 240 cic/h

Tipo de contatos auxiliares: tipo com ligação mecânica garantida entre NC e NO contato para IEC 60947-5-1

Grau de proteção IP: IP20 face frontal para IEC 60529
Temperatura ambiente para funcionamento: -5…60 °C
Temperatura ambiente para armazenamento: -60…80 °C
Altitude de funcionamento: 0...3000 m
Altura: 115 mm
Largura: 45 mm
Profundidade: 121 mm
Peso líquido: 0,53 kg

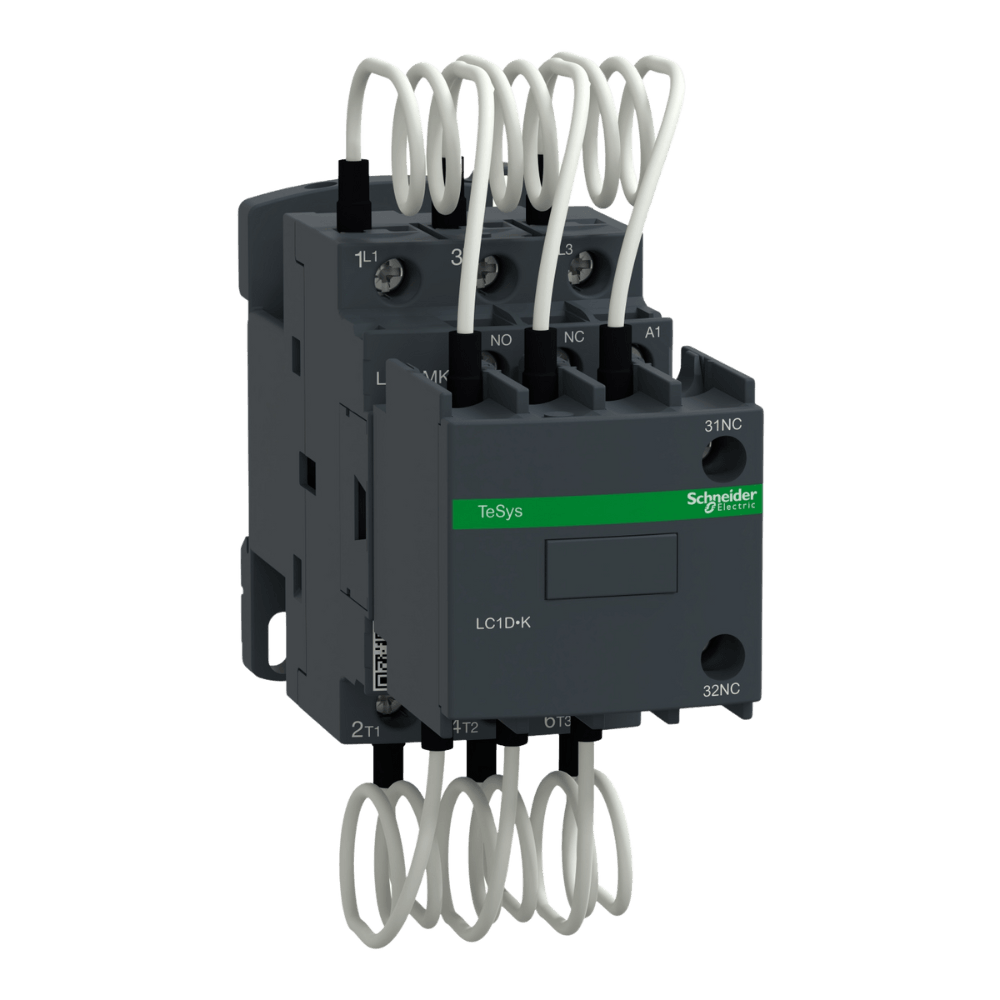

*Imagem meramente Ilustrativa*
