Contator P/ Comutação De Banco De Capacitores 220Vca 40kVAR/400V Cód. LC1DTKM7 – Schneider

Contator P/ Comutação De Banco De Capacitores 220Vca 40Kvar/400V LC1DTKM7 - Schneider

O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P e é destinado para comutação de bancos de capacitores de até 40 Kvar/400V 50Hz (104Kvar/690V). Ele fornece uma bobina de até 220V AC 50/60Hz, contatos auxiliares instantâneos 1NA+2NF, com polos de abertura frontal montados na frente, e resistores de amortecimento pré-cablados para limitação de corrente.

Principal
Linha: TeSys, TeSys Deca
Nome do produto: TeSys LC1D.K
Tipo de produto ou componente: Capacitor contator dever
Nome abreviado do dispositivo: LC1DTK
Aplicação do dispositivo: Controle
Aplicação do contator: Correção do fator de potência
Categoria de uso: AC-6B
Descrição de polos: 3P
Composição de contato de potência: 3 NA
Localização do dispositivo no sistema: Interrupção da linha, Dentro interrupção delta

Tensão de operação nominal [Ue]: Circuito de potência: 690 V CA 50/60 Hz
Classificação da potência reativa:

22 kvar a 230 V CA 50 Hz a <60 °C
40 kvar a 400 V CA 50 Hz a <60 °C
43 kvar a 440 V CA 50 Hz a <60 °C
67 kvar a 690 V CA 50 Hz a <60 °C
20 kvar a 230 V CA 60 Hz a <60 °C
40 kvar a 460 V CA 60 Hz a <60 °C
50 kvar a 575 V CA 60 Hz a <60 °C
Tipo do circuito de controle: CA a 50/60 Hz
Tensão do circuito de controle [Uc]: 220 V CA 50/60 Hz
Composição de contato auxiliar: Garantida entre NC e NO contato instantâneo
Durabilidade elétrica:

300000 ciclos no Ue 400 V
200000 ciclos no Ue 690 V
Suporte de montagem: Trilho DIN
Normas:

EN/IEC 60947-1
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60335-1
Certificações do produto: IECEE CB Scheme, UL, CSA, UKCA

Conexões - terminais:

Circuito de controle: Terminais de parafuso 1 1…4 mm² - cabo sólido
Circuito de controle: Terminais de parafuso 2 1…4 mm² - cabo sólido
Circuito de controle: Terminais de parafuso 1 1…4 mm² - cabo flexível sem a extremidade
Circuito de controle: Terminais de parafuso 2 1…4 mm² - cabo flexível sem a extremidade
Circuito de controle: Terminais de parafuso 1 1…4 mm² - cabo flexível com a extremidade
Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - cabo flexível com a extremidade
Circuito de potência: conectores parafuso EverLink BTR 1 1…35 mm² - cabo sólido
Circuito de potência: conectores parafuso EverLink BTR 2 1…25 mm² - cabo sólido
Circuito de potência: conectores parafuso EverLink BTR 1 1…35 mm² - cabo flexível com ou sem a extremidade
Circuito de potência: conectores parafuso EverLink BTR 2 1…25 mm² - cabo flexível com ou sem a extremidade
Torque de aperto:

Circuito de controle: 1,7 N.m - ligar Terminais de parafuso
Circuito de potência: 5 N.m - ligar conectores parafuso EverLink BTR - cabo 1…25 mm²
Circuito de potência: 8 N.m - ligar conectores parafuso EverLink BTR - cabo 35 mm²
Taxa máxima de operação: 240 cic/h

Complementar
Tipo de contatos auxiliares: Tipo com ligação mecânica garantida entre NC e NO contato para IEC 60947-5-1

Meio ambiente
Grau de proteção IP: IP20 face frontal para IEC 60529
Temperatura ambiente para funcionamento: -5…60 °C
Temperatura ambiente para armazenamento: -60…80 °C
Altitude de funcionamento: 0...3000 m
Dimensões:

Altura: 166 mm
Largura: 55 mm
Profundidade: 156 mm
Peso líquido: 1,3 kg

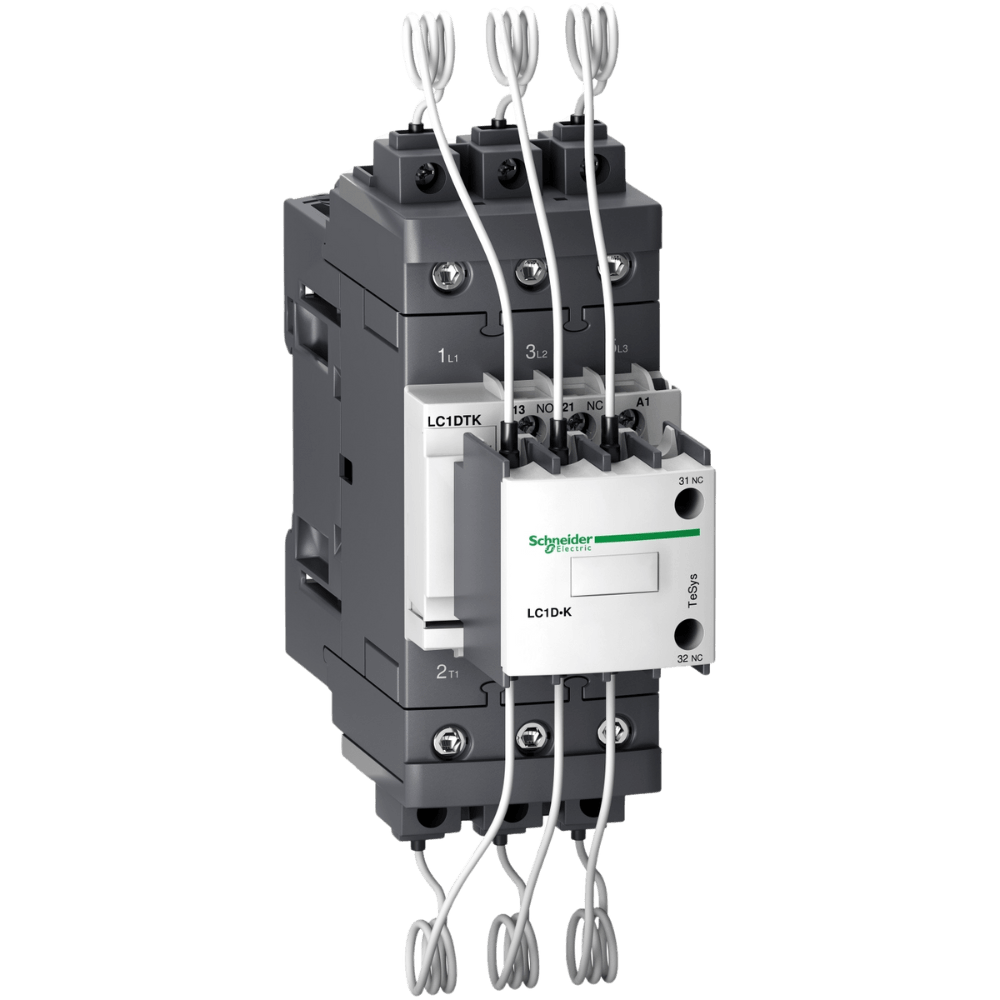

*Imagem meramente Ilustrativa*
