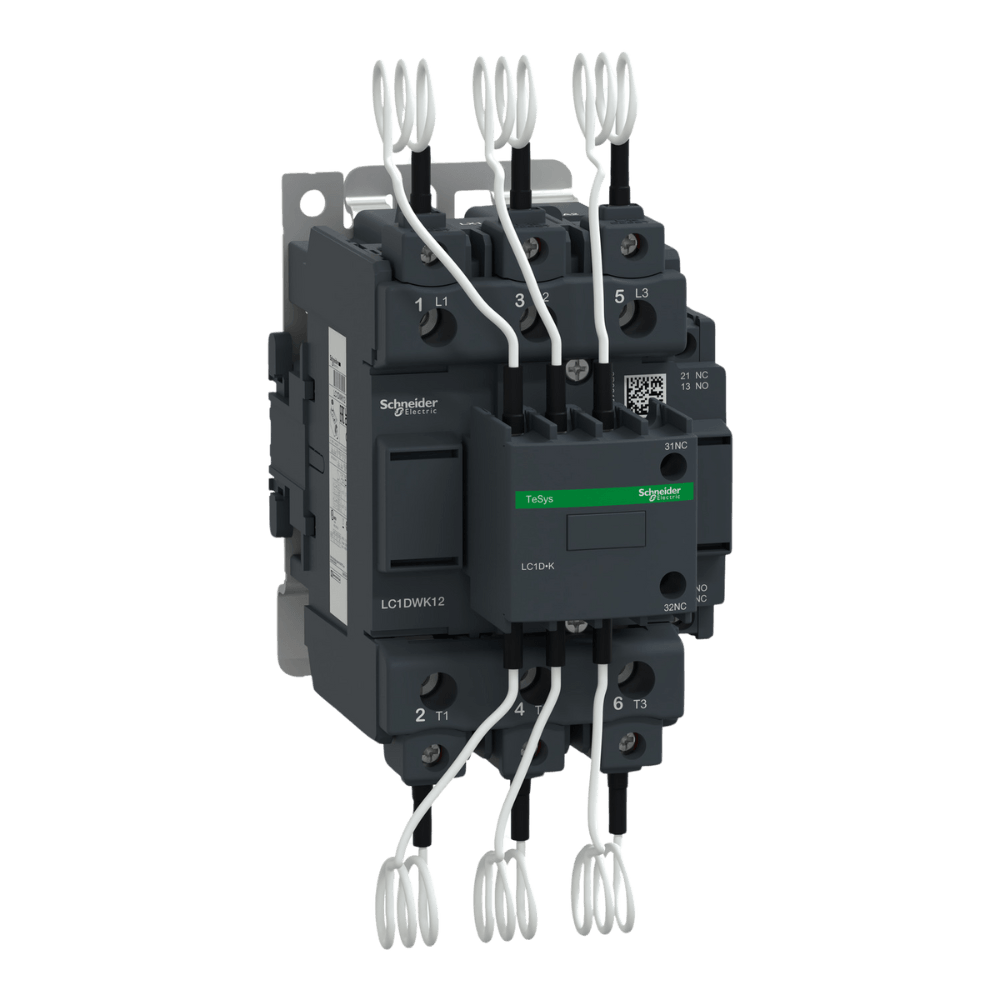

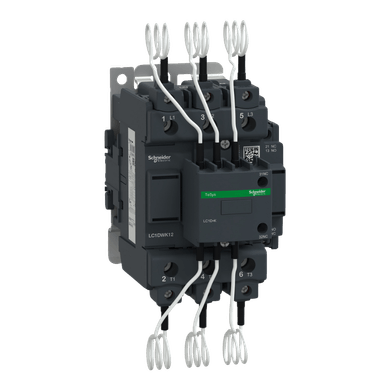

Contator LC1DWK12Q7 380v P/ Capacitor 60kvar Em 380v - Schneider
Ref:
18581678
De: R$ 0,00Por: R$ 1.619,00ou X de
-
+
Calcule o frete e o prazo:
Calcule o valor do frete e prazo de entrega para a sua região
Especificação
Especificações
Marca | Schneider |
---|---|
Referencia Fabricante | LC1DWK12Q7 |
Tensão | 380V |
Descrição
Contator LC1DWK12Q7 380v P/ Capacitor 60kvar Em 380v - Schneider
Tipo de produto ou componente
Capacitor contator dever
Nome abreviado do dispositivo
LC1DWK
Aplicação do dispositivo
Controle
aplicação do contator
Correção do fator de potência
Categoria de uso
AC-6B
Descrição de polos
3P
power pole contact composition
3 NA
[Ue] tensão de operação nominal
Circuito de potência: 690 V CA 50/60 Hz
classificação da potência reativa
35 kvar a 230 V CA 50 Hz a <60 °C
63 kvar a 400 V CA 50 Hz a <60 °C
67 kvar a 440 V CA 50 Hz a <60 °C
104 kvar a 690 V CA 50 Hz a <60 °C
30 kvar a 230 V CA 60 Hz a <60 °C
60 kvar a 460 V CA 60 Hz a <60 °C
80 kvar a 575 V CA 60 Hz a <60 °C
tipo do circuito de controle
CA a 50/60 Hz
[Uc] Tensão do circuito de controle
380 V CA 50/60 Hz
composição de contato auxiliar
Garantida entre NC e NO contato instantâneo
durabilidade elétrica
300000 ciclos no Ue 400 V
200000 ciclos no Ue 690 V
Suporte de montagem
Trilho DIN
conexões - terminais
Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Sólido
Circuito de controle: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Sólido
Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo
Circuito de controle: Terminais de parafuso 2 1…4 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo
Circuito de controle: Terminais de parafuso 1 1…4 mm² - rigidez do cabo: Flexível Com a extremidade do cabo
Circuito de controle: Terminais de parafuso 2 1…2,5 mm² - rigidez do cabo: Flexível Com a extremidade do cabo
Circuito de potência: conector 1 4…50 mm² - rigidez do cabo: Sólido
Circuito de potência: conector 2 4…25 mm² - rigidez do cabo: Sólido
Circuito de potência: conector 1 4…50 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo
Circuito de potência: conector 2 4…25 mm² - rigidez do cabo: Flexível Sem a extremidade do cabo
Circuito de potência: conector 1 4…50 mm² - rigidez do cabo: Flexível Com a extremidade do cabo
Circuito de potência: conector 2 4…16 mm² - rigidez do cabo: Flexível Com a extremidade do cabo
torque de aperto
Circuito de potência: 9 N.m - ligar conector
Circuito de controle: 1,7 N.m - ligar Terminais de parafuso
Maximum operating rate
240 cic/h
Complementar
tipo de contatos auxiliares
Tipo com ligação mecânica garantida entre NC e NO contato para IEC 60947-5-1
Meio ambiente
grau de proteção IP
IP20 face frontal para IEC 60529
Temperatura ambiente para funcionamento
-5…60 °C
Temperatura ambiente para armazenamento
-60…80 °C
altitude de funcionamento
0...3000 m
Altura
180 mm
largura
85 mm
Profundidade
154 mm
peso do produto
1,65 kg
*Imagem meramente ilustrativa
