Contator LC1F500M7 500A 220V 50/60hZ - Schneider

Nome abreviado do dispositivo: LC1F
aplicação do contator: Controle do motor; Carga resistiva
Categoria de uso: CA-1; CA-4; CA-3
Descrição de polos: 3P
[Ue] Tensão de operação nominal: <= 1.000 V CA 50/60 Hz; <= 460 V CC
[Uc] Tensão do circuito de controle: 220 V CA 40...400 Hz
[Ie] corrente nominal de operação: 700 A (a < 40 °C) a <= 440 V CA CA-1; 500 A (a < 55 °C) a <= 440 V CA CA-3
Complementar
[Uimp] tensão nominal suportável de impulso: 8 kV
[Ith] corrente térmica ao ar livre convencional: 700 A (a 40 °C)
capacidade de corte nominal: 4000 A para IEC 60947-4-1
[Icw] corrente nominal de curta duração admissível: 4200 A 40 °C - 10 s; 3200 A 40 °C - 30 s; 2400 A 40 °C - 1 mín; 1500 A 40 °C - 3 mín; 1200 A 40 °C - 10 mín
classificação do fusível associado: 500 A aM a <= 440 V; 800 A gG a <= 440 V
impedância média: 0,18 MOhm - Ith 700 A 50 Hz
[Ui] tensão de isolamento nominal: 1000 V para IEC 60947-4-1; 1500 V para VDE 0110, grupo C
dissipação de alimentação por polo: 88 W CA-1; 45 W CA-3
Categoria de sobretensão: III
power pole contact composition: 3 NA
alimentação do motor kW
250 kW a 380..0,400 V CA 50/60 Hz (CA-3)
280 kW a 415 V CA 50/60 Hz (CA-3)
295 kW a 440 V CA 50/60 Hz (CA-3)
355 kW a 500 V CA 50/60 Hz (CA-3)
335 kW a 660...690 V CA 50/60 Hz (CA-3)
335 kW a 1.000 V CA 50/60 Hz (CA-3)
147 kW a 220..0,230 V CA 50/60 Hz (CA-3)
80 kW a 400 V CA 50/60 Hz (CA-4)
limites de tensão de circuito de controle
Funcionamento: 0,85...1.1 Uc 40..0,400 Hz (a 55 °C)
Saída: 0,3...0,5 Uc 40..0,400 Hz (a 55 °C)
durabilidade mecânica
10 Mciclos
potência de irrupção em VA
1100 VA, 40..0,400 Hz 0,9 20 °C)
consumo de potência de manutenção em VA
18 VA, 40..0,400 Hz 0,9 20 °C)
Maximum operating rate
2400 cic/h 55 °C
tempo de funcionamento
40...65 ms Fechamento
100...170 ms Abertura
conexões - terminais
Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²Flexível Sem ponta do cabo
Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s)1…2,5 mm²Flexível Com ponta do cabo
Circuito de controle: Terminais de parafuso 1 cabo(s)1…4 mm²Sólido Sem ponta do cabo
Circuito de controle: Terminais de parafuso 2 cabo(s)1…4 mm²Sólido Sem ponta do cabo
Circuito de potência: Barra 2 cabo(s) - seção transversal do barramento: 40 x 5 mm
Circuito de potência: terminais olhais/anéis 2 cabo(s)240 mm²
Circuito de potência: ligação com perne
torque de aperto: Circuito de controle: 1,2 N.m; Circuito de potência: 35 N.m
Suporte de montagem: Placa
dissipação de calor: 18 W
motor power range: 250…500 kW a 380…440 V trifásico; 110…220 kW a 380…440 V trifásico; 110…220 kW a 200…240 V trifásico; 250…500 kW a 480…500 V trifásico
Motor starter type: Direct on-line contactor
Contactor coil voltage: 220 V CA padrão
Normas: EN 60947-4-1; IEC 60947-1; EN 60947-1; JIS C8201-4-1; IEC 60947-4-1
Certificações do produto: CSA; CB; RMROS; ABS; LROS (Lloyds register of shipping); UL; RINA; BV; DNV; UKCA
código de compatibilidade: LC1F
tipo do circuito de controle: CA a 40...400 Hz
Meio ambiente
grau de proteção IP: IP20 face frontal com mortalhas para IEC 60529; IP20 face frontal com mortalhas para VDE 0106
tratamento de proteção: TH
Temperatura ambiente para funcionamento: -5…55 °C
Temperatura ambiente para armazenamento? -60…80 °C
temperatura ambiente do ar admissível ao redor do dispositivo: -40…70 °C
Altura: 238 mm
largura: 233 mm
Profundidade: 232 mm
altitude de funcionamento: 3000 m sem degradação
Peso líquido: 11,35 kg

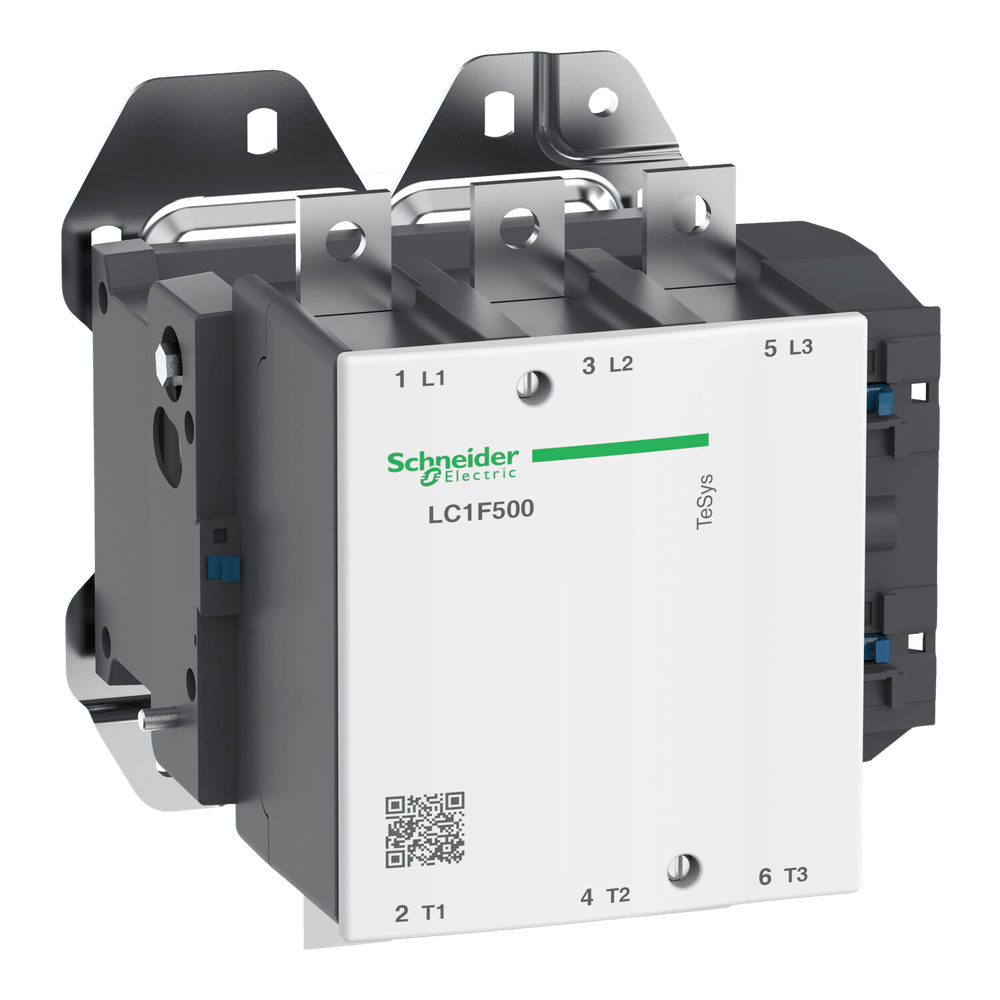

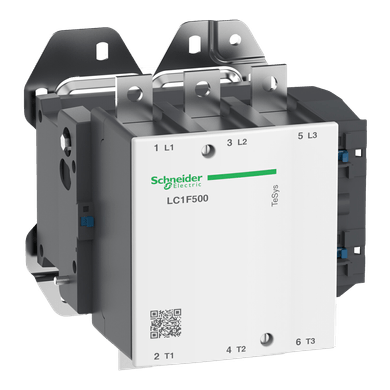

* Imagem meramente ilustrativas
