Contator 630A 220V 50/60HZ Tetrapolar LC1F6304M7 - Schneider
Ref:
18580884

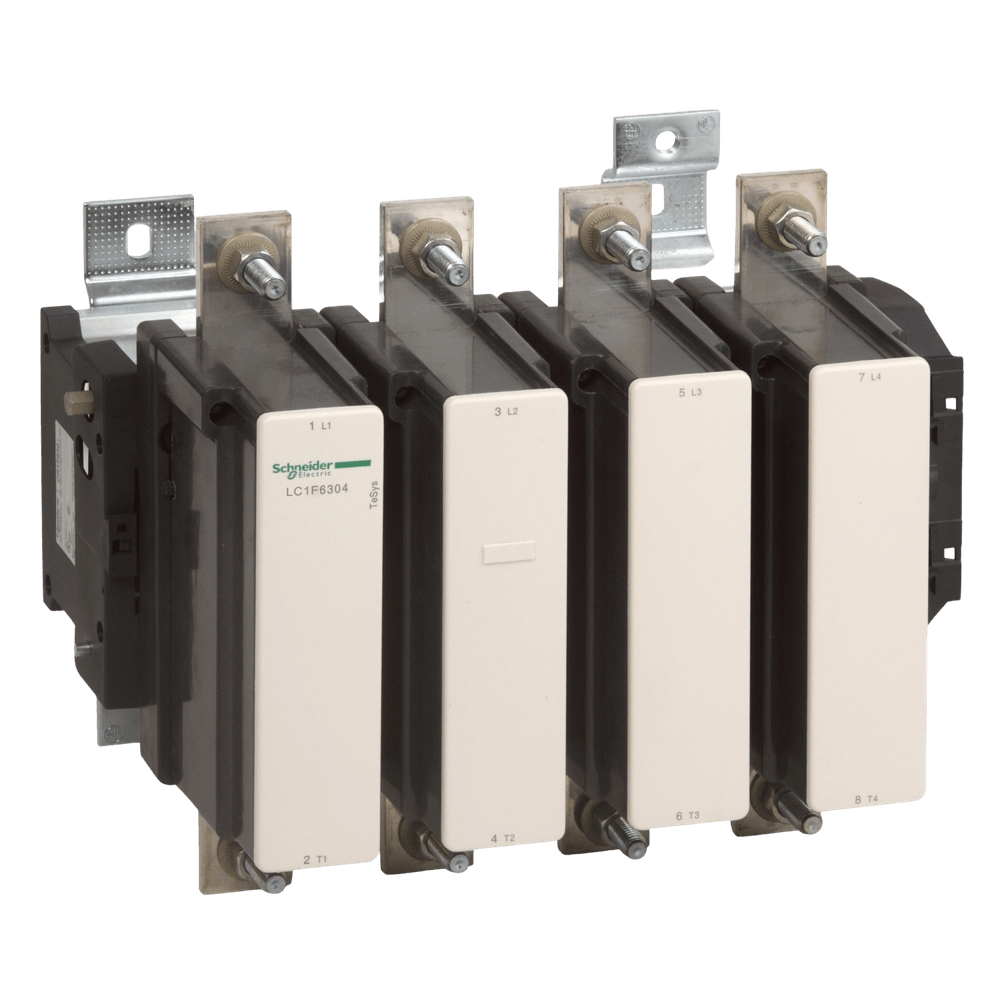

Contator 630A 220V 50/60HZ Tetrapolar LC1F6304M7 - Schneider
Ref:
18580884
De: R$ 0,00Por: R$ 27.299,99ou X de
-
+
Calcule o frete e o prazo:
Calcule o valor do frete e prazo de entrega para a sua região
Especificação
Especificações Gerais
| Marca | Schneider |
|---|---|
| Referencia Fabricante | LC1F6304M7 |
| Polos | Tetrapolar |
| Amperagem (A) | 630A |
| Linha | TeSys |
| Tensão | 220V |
Descrição
Contator LC1F6304 M7 630A 220V 50/60HZ Tetrapolar - Schneider
TeSys F - Contator LC1F
Especificações Gerais:
Aplicação: Carga resistiva
Categoria de uso: CA-1
Polos: 4P
Tensão e Corrente:
[Ue] Tensão nominal:
CA: <= 1.000 V (50/60 Hz)
CC: <= 460 V
[Uc] Tensão do circuito de controle: 220 V CA (40...400 Hz)
[Ie] Corrente nominal: 1000 A (at <40 °C) at <= 440 V CA CA-1
Características Elétricas:
[Uimp] Tensão de impulso: 8 kV
[Ith] Corrente térmica: 1000 A (at 40 °C), 1250 A
Capacidade de corte: 5040 A (IEC 60947-4-1)
[Icw] Corrente de curta duração admissível:
5050 A (40 °C - 10 s)
4400 A (40 °C - 30 s)
3400 A (40 °C - 1 min)
2200 A (40 °C - 3 min)
1600 A (40 °C - 10 min)
Classificação do fusível associado:
1000 A gG (<= 440 V)
630 A aM (<= 440 V)
Isolamento e Dissipação:
[Ui] Tensão de isolamento:
1000 V (IEC 60947-4-1)
1500 V (VDE 0110, grupo C)
Dissipação de potência por polo: 120 W
Dissipação de calor: 20 W
Durabilidade e Potência:
Durabilidade mecânica: 5 Mciclos
Potência de irrupção: 1650 VA (40..400 Hz)
Consumo de potência de manutenção: 22 VA (40..400 Hz)
Taxas e Tempos:
Taxa máxima de operação: 1200 cic/h (55 °C)
Tempo de funcionamento:
Fechamento: 40...80 ms
Abertura: 100...200 ms
Conexões e Montagem:
Circuito de controle: Terminais de parafuso (1...4 mm²)
Circuito de potência: Barra (60 x 5 mm)
Torque de aperto:
Circuito de controle: 1,2 N.m
Circuito de potência: 58 N.m
Suporte de montagem: Placa
Normas e Certificações:
Normas: EN 60947-1, EN 60947-4-1, IEC 60947-1, IEC 60947-4-1
Certificações: DNV, CB, UL, RINA, ABS, UKCA
Meio Ambiente:
Grau de proteção: IP20 (IEC 60529 e VDE 0106)
Temperatura de operação: -5…55 °C
Temperatura de armazenamento: -60…80 °C
Temperatura ambiente ao redor: -40…70 °C
Altitude de funcionamento: 3000 m
Dimensões e Peso:
Altura: 304 mm
Largura: 389 mm
Profundidade: 255 mm
Peso líquido: 21,5 kg
*Imagem meramente ilustrativa*
