Contator LC1K0910M7 1NA 9A 220v 60hz – Schneider

Contator TeSys K, 3 polos (3NA), para aplicações de controle de motores até 9A/690V AC-3 (4kW@400V), e para aplicações de controle de carga não indutiva até 20A/690V AC-1. Fornece uma bobina de 220V 50/60Hz CA, contato auxiliar embutido 1NA, conexão por terminais de grampo de parafuso. Para taxas de operação de até 600 ciclos/hora e ambientes de até 50°C, proporciona confiabilidade e durabilidade para aplicações padrão. Muito compacto (largura de 45 mm), montagem em trilho DIN ou fixação por parafuso.

linha: TeSys
Tipo de produto ou componente: Contator
Aplicação do dispositivo: Controle
aplicação do contator: Controle do motor
Carga resistiva
Complementar
Categoria de uso: CA-3; AC-3e; CA-1; CA-4
Descrição de polos: 3P
power pole contact composition: 3 NA
[Ue] tensão de operação nominal: Circuito de potência: <= 690 V CA <= 400 Hz
Circuito de sinalização: <= 690 V CA <= 400 Hz
[Ie] corrente nominal de operação: 9 A (at <60 °C) at <= 440 V CA CA-3 for circuito de potência
9 A (at <60 °C) at <= 440 V CA AC-3e for circuito de potência
20 A (at <60 °C) at <= 690 V CA CA-1 for circuito de potência
tipo do circuito de controle: CA a 50/60 Hz
[Uc] Tensão do circuito de controle: 220..0,230 V CA 50/60 Hz
alimentação do motor kW: 2,2 kW a 220..0,230 V CA 50/60 Hz CA-3
4 kW a 380...415 V CA 50/60 Hz CA-3
4 kW a 440/690 V CA 50/60 Hz CA-3
2,2 kW a 220..0,230 V CA 50/60 Hz AC-3e
4 kW a 380...415 V CA 50/60 Hz AC-3e
4 kW a 440/690 V CA 50/60 Hz AC-3e
2,2 kW a 220..0,230 V CA 50/60 Hz CA-4
4 kW a 380...415 V CA 50/60 Hz CA-4
4 kW a 440/690 V CA 50/60 Hz CA-4
Contato Auxiliar: 1 NA
[Uimp] tensão nominal suportável de impulso: 8 kV
Categoria de sobretensão: III
[Ith] corrente térmica ao ar livre convencional: 20 A (at 60 °C) for circuito de potência
10 A (at 50 °C) for circuito de sinalização
[Icw] corrente nominal de curta duração admissível: 90 A 50 °C - 1 s for circuito de potência
85 A 50 °C - 5 s for circuito de potência
80 A 50 °C - 10 s for circuito de potência
60 A 50 °C - 30 s for circuito de potência
45 A 50 °C - 1 mín for circuito de potência
40 A 50 °C - 3 mín for circuito de potência
20 A 50 °C - >= 15 mín for circuito de potência
80 A - 1 s for circuito de sinalização
90 A - 500 ms for circuito de sinalização
110 A - 100 ms for circuito de sinalização
classificação do fusível associado: 25 A gG at <= 440 V for circuito de potência
25 A aM for circuito de potência
10 A gG for circuito de sinalização conforming to IEC 60947
10 A gG for circuito de sinalização conforming to VDE 0660
impedância média: 3 MOhm - Ith 20 A 50 Hz for circuito de potência
resistência de isolamento: > 10 MOhm for circuito de sinalização
potência de irrupção em VA: 30 VA (at 20 °C)
consumo de potência de manutenção em VA: 4,5 VA (at 20 °C)
dissipação de calor: 1,3 W
limites de tensão de circuito de controle
Funcionamento: 0,8...1,15 Uc (at <50 °C): Saída: >= 0,20 Uc (at <50 °C)
conexões - terminais: Terminais de parafuso 1 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 1 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo
Terminais de parafuso 1 cabo(s)0,34…2,5 mm²Flexível Com ponta do cabo
Terminais de parafuso 2 cabo(s)1,5…4 mm²Sólido
Terminais de parafuso 2 cabo(s)0,75…4 mm²Flexível Sem ponta do cabo
Terminais de parafuso 2 cabo(s)0,34…1,5 mm²Flexível Com ponta do cabo
Maximum operating rate: 3600 cic/h
tipo de contatos auxiliares: Tipo instantâneo 1 NA
frequência do circuito de sinalização <= 400 Hz
corrente de comutação mínima: 5 mA for circuito de sinalização
tensão de comutação mínima: 17 V for circuito de sinalização
tempo de operação: 10...20 ms desenergização da bobina e abertura NA
10...20 ms energização da bobina e fecho NA
nível de fiabilidade de segurança: B10d = 1369863 ciclos contator com carga nominal para EN/ISO 13849-1
B10d = 20000000 ciclos contator com carga mecânica para EN/ISO 13849-1
distância não se sobrepõem: 0,5 mm
durabilidade mecânica: 10 Mciclos
durabilidade elétrica: 1,3 Mciclos 9 A CA-3 no Ue <= 440 V
1,3 Mciclos 9 A AC-3e no Ue <= 440 V
0,16 Mciclos 20 A CA-1 no Ue <= 690 V
0,02 Mciclos 54 A CA-4 no Ue <= 440 V
Altura: 58 mm
Largura: 45 mm
Profundidade: 57 mm

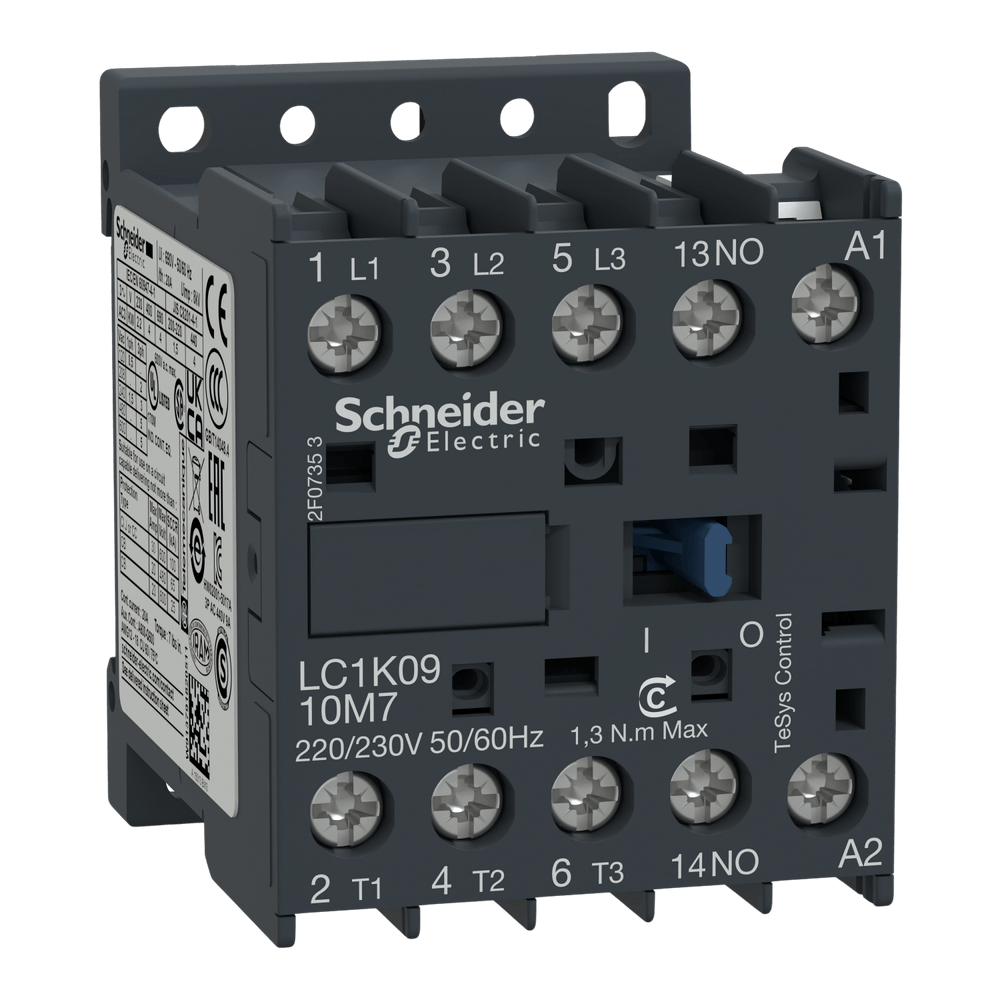

*Imagem meramente ilustrativa
