Contator P/ Capacitor 220Vca 1NA+2NF 46,1Kvar/380V 3MT7005-0JA12-6AN2 - Siemens

Contator para Capacitor SINOVA 3MT7
Marca do Produto: SINOVA
Designação do Produto: Contator para Capacitor
Tipo de Designação do Produto: 3MT7

Dados Técnicos Gerais
Tamanho do Contator: 5
Extensão do Produto: Sem interruptor auxiliar
Tensão de Isolamento:
Circuito Principal com Grau de Poluição 3: Valor Nominal 690 V
Circuito Auxiliar com Grau de Poluição 3: Valor Nominal 690 V
Classe de Proteção IP:
Frontal: IP20
Terminal: IP00
Vida Útil Mecânica (Ciclos de Operação): Típica de 100.000
Durabilidade Elétrica (Ciclos de Operação): 100.000
Código de Referência conforme IEC 81346-2: Q
Condições Ambientais
Altitude de Instalação Máxima: 2.000 m acima do nível do mar
Temperatura Ambiente:
Durante a Operação: -5 ... +40 °C
Durante Armazenamento: -60 ... +80 °C
Circuito Principal
Número de Polos: 3
Número de Contatos NO para Contatos Principais: 3
Número de Contatos NC para Contatos Principais: 0
Corrente Operacional:
AC-6b a 440 V e temperatura ambiente de 40 °C: Valor Nominal 70 A
Potência Reativa Operacional:
240 V a 50 Hz, 3 fases a 40 °C: Valor Nominal 29 kvar
400/415 V a 50 Hz, 3 fases a 40 °C: Valor Nominal 50 kvar
440 V a 50/60 Hz, 3 fases a 40 °C: Valor Nominal 53,3 kvar
600 V a 60 Hz, 3 fases a 40 °C: Valor Nominal 60 kvar
Frequência de Comutação Sem Carga:
AC: 3.600 ciclos/h
Frequência de Operação em AC-6b:
240 V: Máx. 100 ciclos/h
400 V: Máx. 100 ciclos/h
Circuito de Controle
Tipo de Tensão: AC
Tensão de Alimentação de Controle AC:
50 Hz: Valor Nominal 220 V
60 Hz: Valor Nominal 220 V
Frequência de Tensão de Controle:
50 Hz
60 Hz
Faixa de Operação da Tensão de Controle:
50 Hz: 0,85 ... 1,1
60 Hz: 0,85 ... 1,1
Potência Aparente de Atuação da Bobina de Magneto AC: 250 VA
Potência Aparente de Manutenção da Bobina de Magneto AC: 37 VA
Atraso de Fechamento em AC: 14 ... 25 ms
Atraso de Abertura em AC: 4 ... 15 ms
Tempo de Arco: 4 ... 15 ms
Circuito Auxiliar
Número de Contatos NC para Contatos Auxiliares: 2
Contatos Instantâneos: 2
Número de Contatos NO para Contatos Auxiliares: 1
Contato Instantâneo: 1
Corrente Operacional dos Contatos Auxiliares em AC-15:
230 V: 2,09 A
400 V: 1,25 A
Corrente Operacional dos Contatos Auxiliares em DC-13:
24 V: 5 A
110 V: 0,59 A
125 V: 0,59 A
220 V: 0,28 A
Classificação de Contato dos Contatos Auxiliares conforme UL: A600 / P600
Proteção Contra Curto-Circuito
Design do Fusível:
Para Proteção contra Curto-Circuito do Circuito Principal: Tipo de Coordenação 1 requerido gG: 80 A (440 V, 50 kA)
Para Proteção contra Curto-Circuito do Interruptor Auxiliar: Requerido gG: 10 A (500 V, 1 kA)
Montagem
Posição de Montagem: Rotação de +/- 180° possível em superfície de montagem vertical; pode ser inclinado para frente e para trás por +/- 22,5° em superfície de montagem vertical
Método de Fixação: Montagem por parafuso e encaixe em trilho DIN de 35 mm e 75 mm

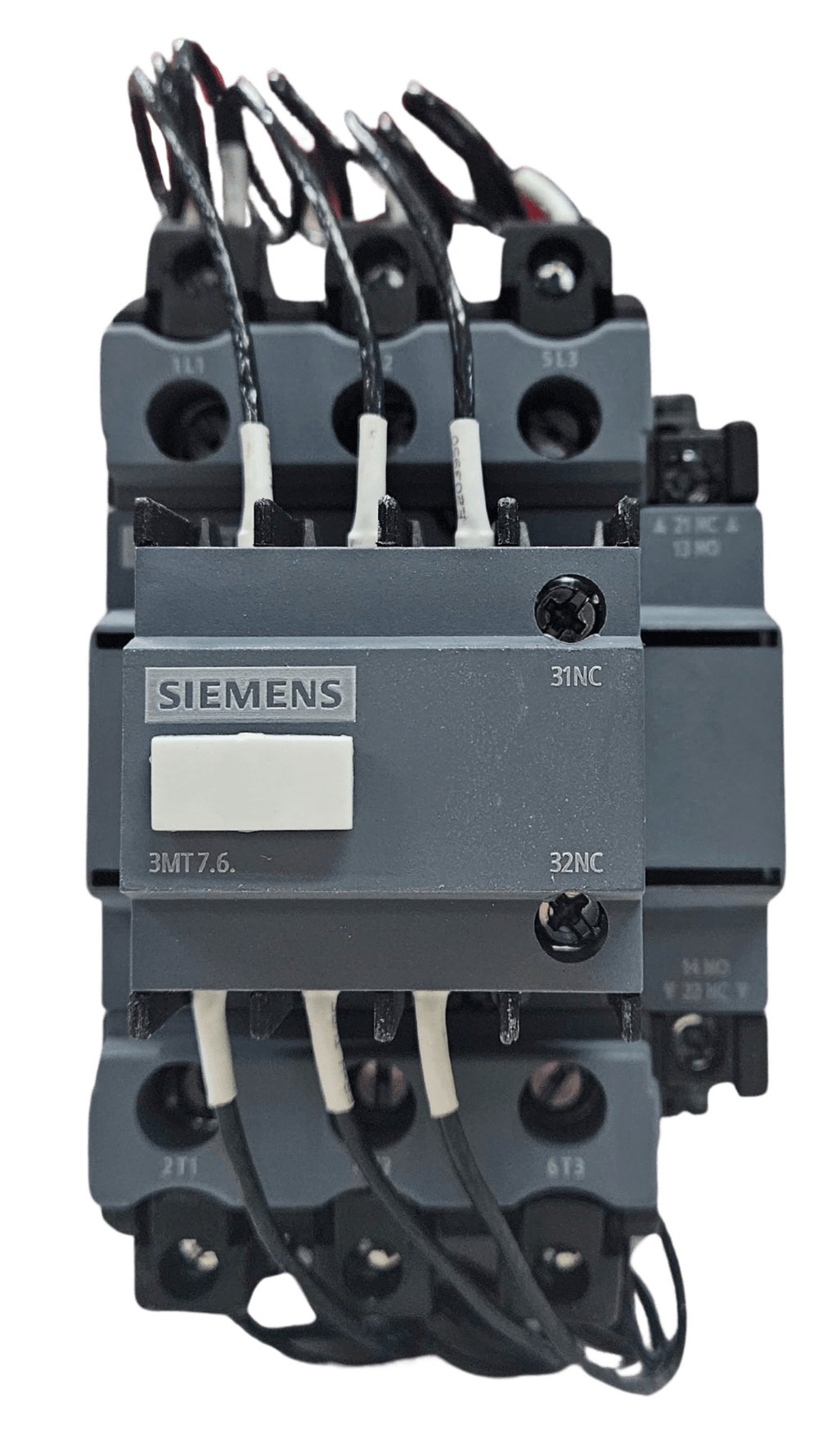

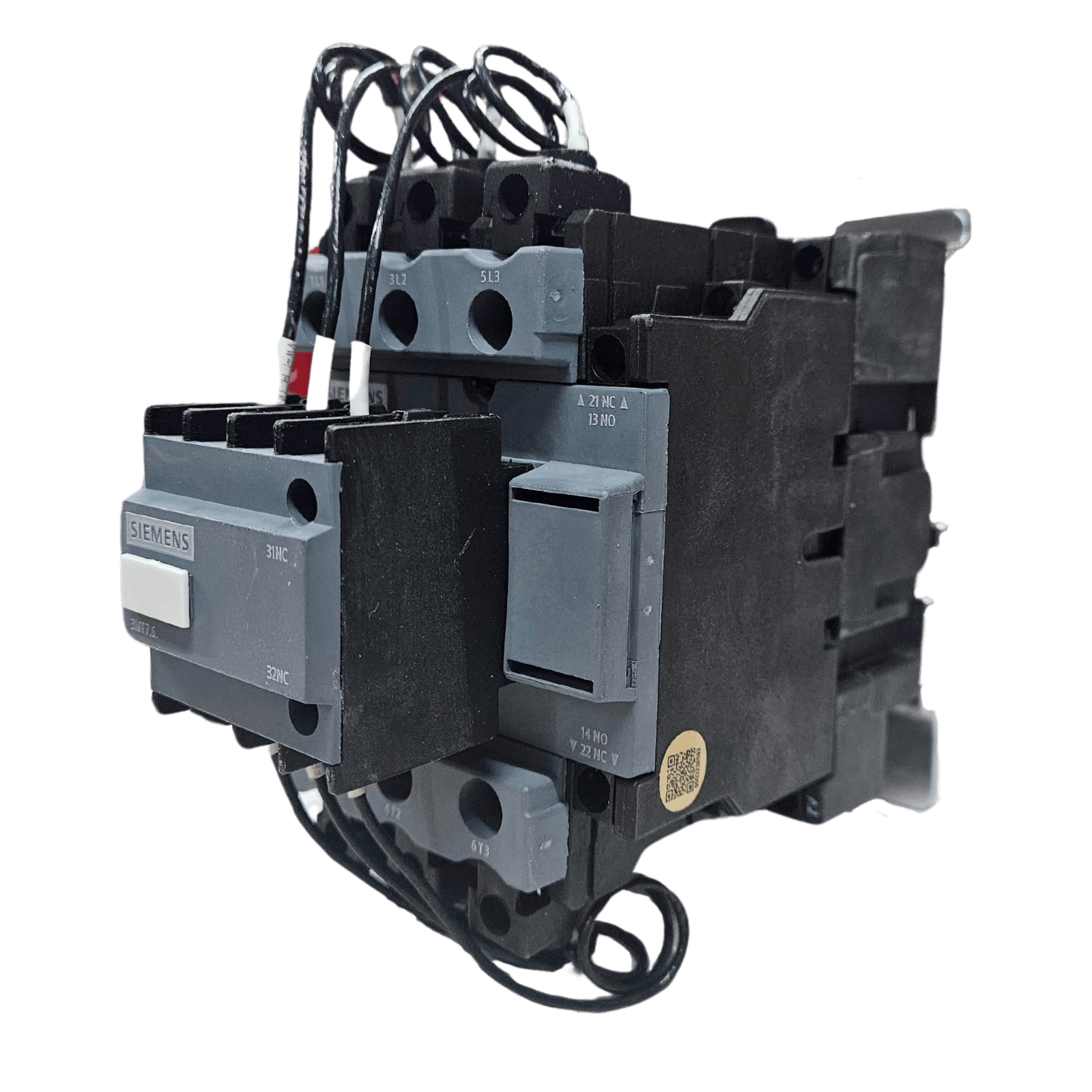

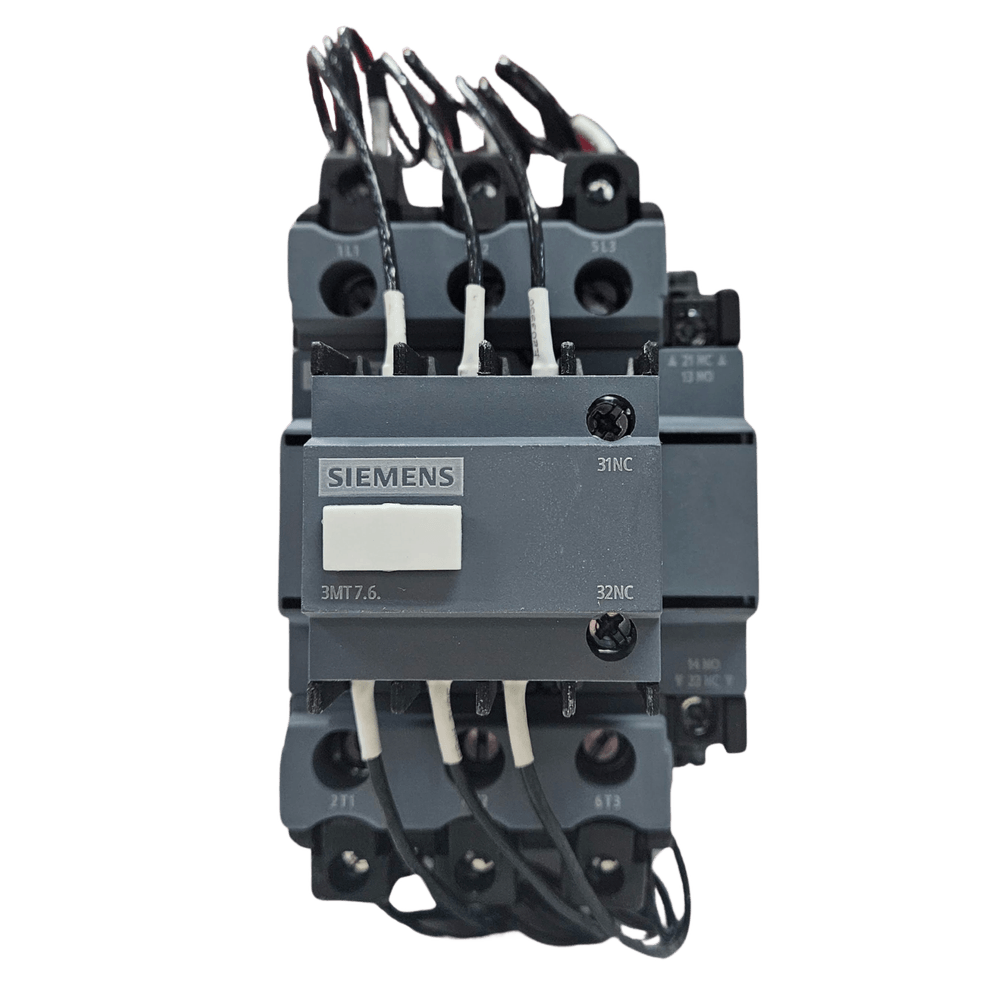

* Imagem meramente ilustrativas
