Contator 115A 220/240V 2NA+2NF Cód. 3RT1054-1AP36 – Siemens

Contator 115A 220/240V 2NA+2NF Cód. 3RT1054-1AP36 – Siemens

contator de potência, CA-3e/CA-3 115 A, 55 kW / 400 V, CA (50-60 Hz) / CC Uc: 220-240 V de 3 polos, contatos auxiliares 2 NA + 2 NF unidade propulsora: convencional corrente principal: terminal com moldura circuito auxiliar e circuito de comando: conexão parafusada

Dados do Produto:
Marca: SIRIUS
Designação do Produto: Contator de Potência
Designação do Tipo de Produto: 3RT1
Dados Técnicos Gerais:

Tamanho do Contator: S6
Expansão do Produto:
Módulo de Função para Comunicação: Não
Interruptor Auxiliar: Si
Potência de Perda:
Em CA (Estado Operacional Quente): 21 W
Por Ponto de Ligação: 7 W
Sem Percentagem de Corrente de Carga Típica: 5,2 W
Tensão de Isolamento:
Circuito Principal (Grau de Poluição 3): 1.000 V
Circuito Auxiliar (Grau de Poluição 3): 500 V
Tensão de Impulso Suportável:
Circuito Principal: 8 kV
Circuito Auxiliar: 6 kV
Resistência ao Choque:
Impulso Retangular (CA e CC): 8,5g / 5 ms, 4,2g / 10 ms
Pulso Senoidal (CA e CC): 13,4g / 5 ms, 6,5g / 10 ms
Durabilidade Mecânica:
Contator: 10.000.000 ciclos
Com Bloco de Interruptor Auxiliar: 5.000.000 ciclos
Peso: 3,625 kg
Condições Ambientais:

Altura Máxima de Montagem: 2.000 m
Temperatura de Operação: -25 ... +60 °C
Temperatura de Armazenamento: -55 ... +80 °C
Umidade Relativa Mínima: 10 %
Umidade Relativa Máxima a 55 °C: 95 %
Circuito de Corrente Principal:

Quantidade de Polos: 3
Tensão de Serviço (Máximo): 1.000 V em AC-3
Corrente de Serviço:
AC-1 (400 V, 40 °C): 160 A
AC-3 (400 V): 115 A
AC-4 (400 V): 97 A
DC-1 (24 V): 160 A
Potência Operacional:
AC-3 (400 V): 55 kW
AC-4 (400 V): 29 kW (aproximadamente 200.000 ciclos de operação)
Circuito de Corrente de Comando:

Tensão de Alimentação de Comando (CA): 220 ... 240 V
Potência Aparente de Acionamento:
CA (50/60 Hz): 250 VA
Frequência de Manobra:

AC-1: Máximo 800 1/h
AC-3: Máximo 1.000 1/h

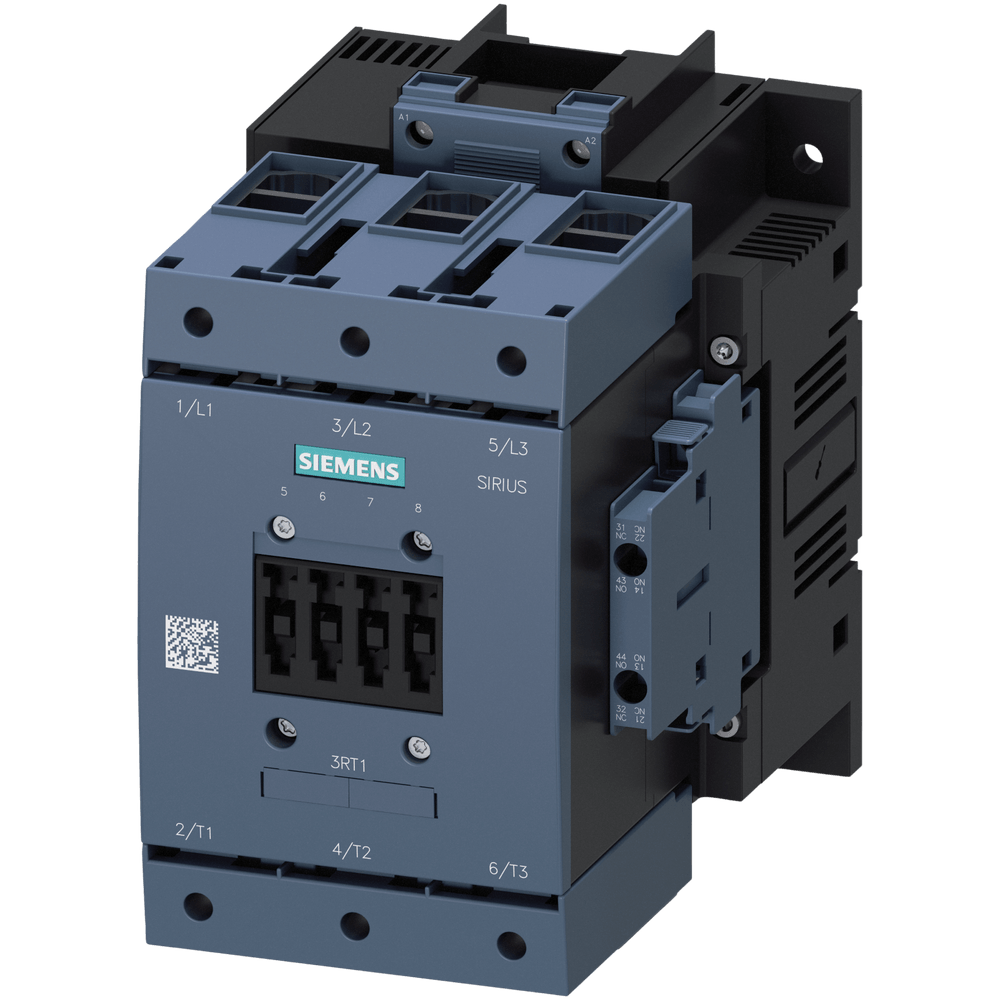

*Imagem meramente ilustrativa*
