Contator 110/127V 400A 3RT1075-6AF36 - Siemens

Dados do Produto
Nome da Marca: SIRIUS
Designação do Produto: Contator de potência
Tipo de Designação: 3RT1
Dados Técnicos Gerais
Tamanho do Contator: S12
Extensão do Produto:
Módulo de função para comunicação: Não
Chave auxiliar: Sim
Perda de Potência [W]:
AC em estado de operação quente: 105 W
Por polo: 35 W
Sem carga: 10 W
Cálculo da Perda de Potência: Quadrático
Tensão de Isolação:
Circuito principal (grau de poluição 3): 1000 V
Circuito auxiliar (grau de poluição 3): 500 V
Resistência à Tensão de Surto:
Circuito principal: 8 kV
Circuito auxiliar: 6 kV
Tensão Máxima Permissível: 690 V
Resistência a Choques:
AC: 8,5g / 5 ms, 4,2g / 10 ms
DC: 8,5g / 5 ms, 4,2g / 10 ms
Vida Útil Mecânica (ciclos operacionais):
Contator: 10.000.000
Com bloco de chave auxiliar otimizado: 5.000.000
Com bloco de chave auxiliar: 10.000.000
Código de Referência: segundo IEC 81346-2 Q
Proibição de Substâncias (Data): 05/01/2012
Nome da Substância SVHC: Chumbo - 7439-92-1
Peso: 10,346 kg
Condições Ambientais
Altitude de Instalação: Máx. 2000 m
Temperatura Ambiente:
Durante a operação: -25 ... +60 °C
Durante o armazenamento: -55 ... +80 °C
Umidade Relativa: Mínimo 10%
Umidade Relativa a 55 °C: Máx. 95%
Circuito Principal
Número de Polos: 3
Número de Contatos NO: 3
Tensão de Operação:
AC-3: Máx. 1000 V
Corrente Operacional:
AC-1 (400 V, 40 °C): 430 A
AC-1 até 690 V (40 °C): 430 A
AC-3 (400 V): 400 A
AC-4 (400 V): 350 A
AC-5a até 690 V: 378 A
AC-5b até 400 V: 332 A
AC-6a até 230 V (n=20): 395 A
Seção Mínima no Circuito Principal: 300 mm²
Circuito de Controle
Tipo de Tensão da Fonte de Controle: AC/DC
Tensão de Controle AC:
50 Hz: 110 ... 127 V
60 Hz: 110 ... 127 V
Tensão de Controle DC: 110 ... 127 V
Fator de Faixa Operacional:
DC: Inicial: 0,8; Total: 1,1
AC: 50 Hz: 0,8 ... 1,1; 60 Hz: 0,8 ... 1,1
Design do Supressor de Surto: Varistor
Potência Aparente de Acionamento:
Tensão Mínima AC: 700 VA
Tensão Máxima AC: 830 VA
Fator de Potência Indutiva:
Com potência de fechamento da bobina: 0,9
Circuito Auxiliar
Número de Contatos NC: 2
Número de Contatos NO: 2
Corrente Operacional AC-12: Máx. 10 A
Proteção contra Curto-Circuito
Design do Fusível:
Circuito Principal: gG 630 A (690 V, 100 kA)
Circuito Auxiliar: gG 10 A (500 V, 1 kA)

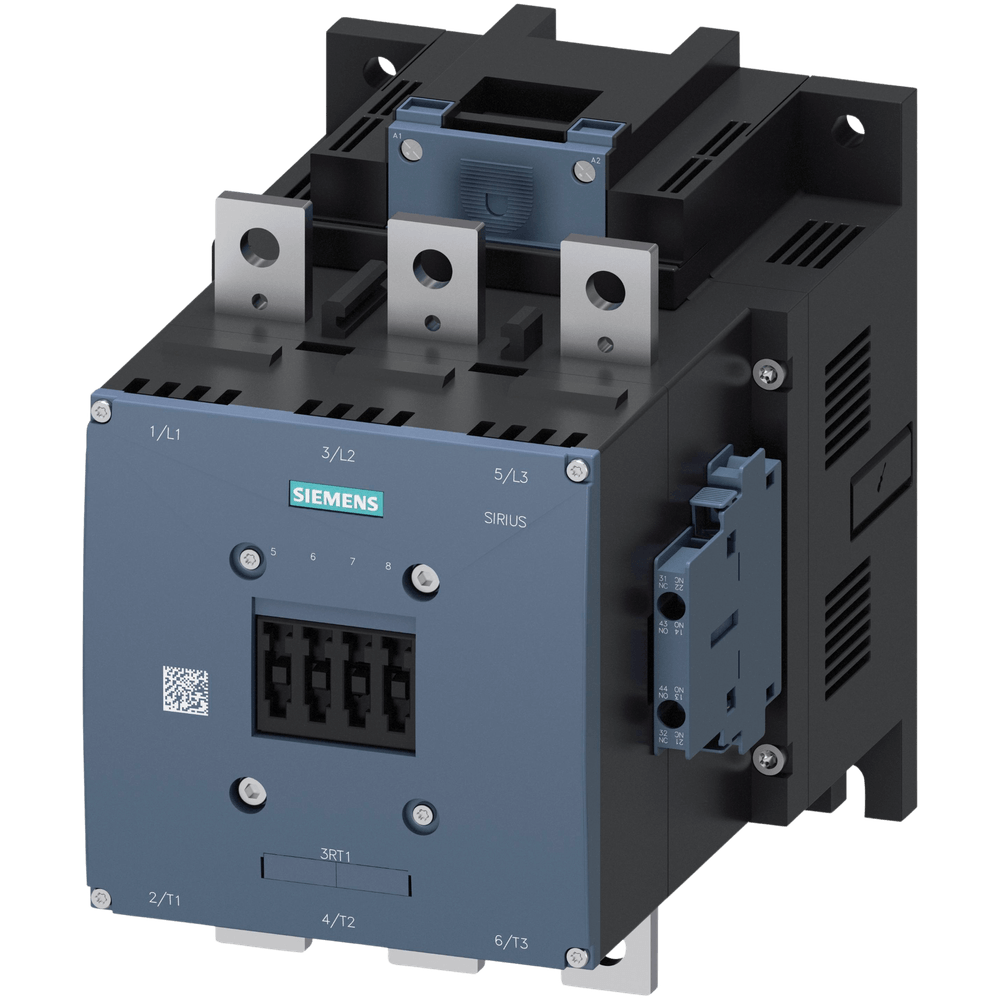

*Imagem meramente ilustrativas
