Contator 3RT1476-6AB36 24VCA/CC 690A Em AC-1 P/ Cargas Resistivas - Siemens

tamanho do contator S12
extensão do produto
● módulo de função para comunicação Não
● interruptor auxiliar Sim
perda de potência [W] para valor nominal da corrente
● em CA no estado operacional quente 185,7 W
● em CA em estado operacional quente por polo 61,9 W
● sem carga, compartilhamento de corrente típico de 10 W
tensão de isolamento
● do circuito principal com grau de poluição 3 valor nominal 1 000 V
● do circuito auxiliar com grau de poluição 3 valor nominal 500 V
resistência à tensão de surto
● do valor nominal do circuito principal 8 kV
● do valor nominal do circuito auxiliar 6 kV
resistência ao choque no impulso retangular
● em CA 8,5g / 5 ms, 4,2g / 10 ms
● em CC 8,5g / 5 ms, 4,2g / 10 ms
resistência ao choque com pulso senoidal
● em CA 13,4g / 5 ms, 6,5g / 10 ms
● em CC 13,4g / 5 ms, 6,5g / 10 ms
vida útil mecânica (ciclos operacionais)
● do contator típico 10.000.000
● do contator com adição otimizada eletronicamente
bloco de interruptor auxiliar típico
5.000.000
● do contator com bloco de interruptores auxiliares adicionado típico 10 000 000
código de referência de acordo com IEC 81346-2 Q
Proibição de Substâncias (Data) 01/05/2012
Nome da substância SVHC Blei - 7439-92-1
Condições ambientais
altitude de instalação a uma altura acima do nível do mar máximo 2 000 m
temperatura ambiente
● durante a operação -25 ... +60 °C
● durante o armazenamento -55 ... +80 °C
umidade relativa mínima de 10%
umidade relativa a 55 °C de acordo com IEC 60068-2-30
máximo
95%
Circuito principal
número de pólos para o circuito de corrente principal 3
número de contatos NA para contatos principais 3
número de contatos NC para contatos principais 0
tipo de tensão para o circuito de corrente principal AC
corrente operacional
● em AC-1
— até 690 V à temperatura ambiente nominal de 40 °C
valor
690A
— até 690 V à temperatura ambiente nominal de 55 °C
valor
650A
— até 690 V à temperatura ambiente nominal de 60 °C
valor
650A
● em AC-3
— em 400 V valor nominal 170 A
— em 690 V valor nominal 170 A
seção transversal mínima no circuito principal com classificação AC-1 máxima
valor
480mm²
frequência de comutação sem carga
● em AC 2.000 1/h
● em CD 2.000 1/h
frequência de operação em AC-1 máximo 600 1/h
Circuito de controle/Controle
tipo de tensão CA/CC
tipo de tensão da tensão de alimentação de controle AC/DC
controlar a tensão de alimentação em CA
● em 50 Hz valor nominal 23 ... 26 V
● em 60 Hz valor nominal 23 ... 26 V
controlar a tensão de alimentação em CC
● valor nominal 23 ... 26 V
valor nominal da tensão de alimentação de controle do fator de faixa de operação de
bobina magnética em DC
● valor inicial 0,8
● valor total da escala 1,1
valor nominal da tensão de alimentação de controle do fator de faixa de operação de
bobina magnética em AC
● a 50 Hz 0,8 ... 1,1
● a 60 Hz 0,8 ... 1,1
projeto do supressor de surto com varistor
potência aparente de captação
● na tensão nominal mínima de alimentação de controle em CA
— a 50 Hz 700 VA
— a 60 Hz 700 VA
● na tensão nominal máxima de alimentação de controle em CA
— a 60 Hz 830 VA
— a 50 Hz 830 VA
potência aparente de captação da bobina magnética em CA
● a 50 Hz 830 VA
fator de potência indutivo com potência de fechamento da bobina
● a 50 Hz 0,9
poder de retenção aparente
● com tensão nominal mínima de alimentação de controle em DC 8,5 VA
● na tensão nominal máxima de alimentação de controle em DC 10 VA
poder de retenção aparente
● na tensão nominal mínima de alimentação de controle em CA
— a 50 Hz 7,6 VA
— a 60 Hz 7,6 VA
● na tensão nominal máxima de alimentação de controle em CA
— a 50 Hz 9,2 VA
— a 60 Hz 9,2 VA
poder de retenção aparente da bobina magnética em CA
● a 50 Hz 9,2 VA
fator de potência indutivo com a potência de retenção da bobina
● a 50 Hz 0,9
potência de fechamento da bobina magnética em DC 920 W
mantendo a potência da bobina magnética em DC 10 W
atraso de fechamento
● em CA 45 ... 100 ms
● em CC 45 ... 100 ms
atraso de abertura
● em CA 60 ... 100 ms
● em CC 60 ... 100 ms
tempo de arco 10 ... 15 ms
versão de controle do mecanismo de operação do interruptor Padrão A1 - A2
Circuito auxiliar
número de contatos NF para contatos auxiliares 2
● anexável 4
● contato instantâneo 2
número de contatos NA para contatos auxiliares 2
● anexável 4
● contato instantâneo 2
corrente operacional em AC-12 máximo 10 A
corrente operacional em AC-15
● em 230 V valor nominal 6 A
● em 400 V valor nominal 3 A
● em 500 V valor nominal 2 A
● em 690 V valor nominal 1 A
corrente operacional em DC-13
● em 24 V valor nominal 10 A
● em 48 V valor nominal 2 A
● em 60 V valor nominal 2 A
● em 110 V valor nominal 1 A
● em 125 V valor nominal 0,9 A
● em 220 V valor nominal 0,3 A
● em 600 V valor nominal 0,1 A
projeto do disjuntor miniatura para proteção contra curto-circuito
do interruptor auxiliar necessário
gG: 10 A (230 V, 400 A)
confiabilidade de contato dos contatos auxiliares 1 comutação defeituosa por 100 milhões (17 V, 1 mA)
Proteção contra curto-circuito
função do produto proteção contra curto-circuito Não
projeto do elo fusível
● para proteção contra curto-circuito do circuito principal
— com tipo de coordenação 1 necessário gG: 800 A (690 V, 50 kA)
— com tipo de atribuição 2 necessário gR: 710 A (690 V, 100 kA)
● para proteção contra curto-circuito da chave auxiliar necessária gG: 10 A (500 V, 1 kA)
tipo de conexão elétrica
● para circuito de corrente principal Barra de conexão
● para terminais tipo parafuso de circuito auxiliar e de controle
● no contator para contatos auxiliares Terminais tipo parafuso
● da bobina magnética Terminais tipo parafuso
largura da barra de conexão 25 mm
espessura da barra de conexão 6 mm
diâmetro dos furos 11 mm
número de furos 1
seção transversal do condutor conectável para contatos principais
● maciço ou trançado 70 ... 240 mm²
● trançado 70 ... 240 mm²
seção transversal do condutor conectável para contatos auxiliares
● sólido ou trançado 0,5 ... 4 mm²
● trançado fino com processamento final do núcleo 0,5 ... 2,5 mm²
tipo de seções transversais de condutores conectáveis
● para contatos auxiliares
— sólido 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), máx. 2x (0,75...4 mm²)
— sólido ou trançado 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), máx. 2x (0,75...4 mm²)
— trançado fino com processamento final do núcleo 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● para cabos AWG para contatos auxiliares 2x (20 ... 16), 2x (18 ... 14), 1x 12

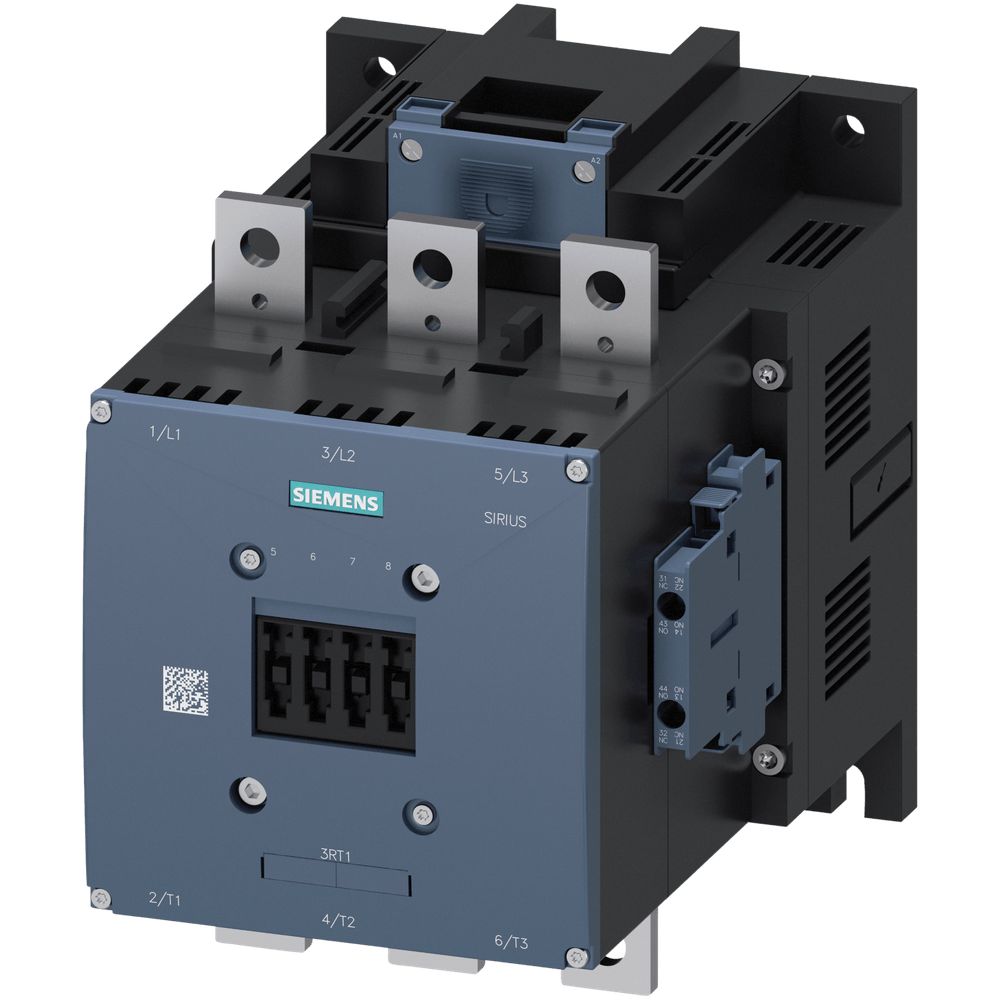

*Imagem meramente Ilustrativa
