Contator 690A 110/127V Em AC-1 Para Cargas Resistivas 3RT1476-6AF36 – Siemens

Nome da Marca: SIRIUS
Designação do Produto: Contator
Designação do Tipo de Produto: 3RT14

Dados Técnicos Gerais
Tamanho do Contator: S12
Extensão do Produto:
Módulo de Função para Comunicação: Não
Interruptor Auxiliar: Sim
Perda de Potência [W]:
em AC (estado de operação quente): 185,7 W
por polo: 61,9 W
sem carga (típico): 10 W
Cálculo da Perda de Potência: Quadrático
Tensão de Isolamento:
Circuito Principal (Grau de Poluição 3): 1.000 V
Circuito Auxiliar (Grau de Poluição 3): 500 V
Resistência à Tensão de Surto:
Circuito Principal: 8 kV
Circuito Auxiliar: 6 kV
Resistência a Choques:
Impulso Retangular (AC): 8,5g / 5 ms, 4,2g / 10 ms
Impulso Retangular (DC): 8,5g / 5 ms, 4,2g / 10 ms
Pulso Senoidal (AC): 13,4g / 5 ms, 6,5g / 10 ms
Pulso Senoidal (DC): 13,4g / 5 ms, 6,5g / 10 ms
Vida Útil Mecânica (Ciclos de Operação):
Contator: 10.000.000
Contator com Módulo Auxiliar Eletrônico: 5.000.000
Contator com Bloco Auxiliar: 10.000.000
Código de Referência (IEC 81346-2): Q
Substância Proibida (Data): 05/01/2012
Nome da Substância SVHC: Chumbo - 7439-92-1
Peso: 10,49 kg
Condições Ambientais
Altitude de Instalação: Máx. 2.000 m
Temperatura Ambiente:
Durante Operação: -25 ... +60 °C
Durante Armazenamento: -55 ... +80 °C
Umidade Relativa:
Mínima: 10%
Máxima (a 55 °C, segundo IEC 60068-2-30): 95%
Circuito Principal
Número de Polos: 3
Contatos NO: 3
Contatos NC: 0
Tipo de Tensão: AC
Corrente Operacional:
AC-1 até 690 V:
40 °C: 690 A
55 °C: 650 A
60 °C: 650 A
AC-3:
400 V: 170 A
690 V: 170 A
Seção Mínima no Circuito Principal (AC-1): 480 mm²
Frequência de Comutação Sem Carga:
AC: 2.000 1/h
DC: 2.000 1/h
Frequência de Operação (AC-1): Máx. 600 1/h
Circuito de Controle
Tipo de Tensão: AC/DC
Tensão do Circuito de Controle:
AC (50 Hz): 110 ... 127 V
AC (60 Hz): 110 ... 127 V
DC: 110 ... 127 V
Fator de Faixa Operacional (DC):
Valor Inicial: 0,8
Valor Máximo: 1,1
Fator de Faixa Operacional (AC):
50 Hz: 0,8 ... 1,1
60 Hz: 0,8 ... 1,1
Design do Supressor de Surto: Varistor
Potência de Atração Aparente:
Mínima Tensão de Controle (AC):
50 Hz: 700 VA
60 Hz: 700 VA
Máxima Tensão de Controle (AC):
50 Hz: 830 VA
60 Hz: 830 VA
Potência de Manutenção Aparente (AC):
50 Hz: 9,2 VA
Circuito Auxiliar
Contatos NC (Auxiliares): 2
Adicionáveis: 4
Contato Instantâneo: 2
Contatos NO (Auxiliares): 2
Adicionáveis: 4
Contato Instantâneo: 2
Corrente Operacional (AC-12): Máx. 10 A
Corrente Operacional (AC-15):
230 V: 6 A
400 V: 3 A
500 V: 2 A
690 V: 1 A
Corrente Operacional (DC-13):
24 V: 10 A
110 V: 1 A
220 V: 0,3 A
Montagem/Fixação/Dimensões
Posição de Montagem: Superfície vertical, rotacionável +/-90°, inclinável +/- 22,5° para frente e para trás
Método de Fixação: Parafuso
Dimensões:
Altura: 214 mm
Largura: 160 mm
Profundidade: 225 mm
Espaçamento Necessário:
Montagem Lateral: 20 mm (frente), 10 mm (cima/baixo), 0 mm (lado)
Partes Aterradas: 10 mm (lado)
Conexões/Termais
Tipo de Conexão Elétrica:
Circuito Principal: Barra de Conexão
Circuito Auxiliar e de Controle: Terminais com Parafuso
Seção Conectável para Contatos Principais:
Sólido ou Trançado: 70 ... 240 mm²
Seção Conectável para Contatos Auxiliares:
Sólido ou Trançado: 0,5 ... 4 mm²
Dados Relacionados à Segurança
Função do Produto:
Contato Espelho (IEC 60947-4-1): Sim
Operação Positiva (IEC 60947-5-1): Não
Adequado para Função de Segurança: Sim
Taxa de Falha: 100 FIT (Baixa Taxa de Demanda)

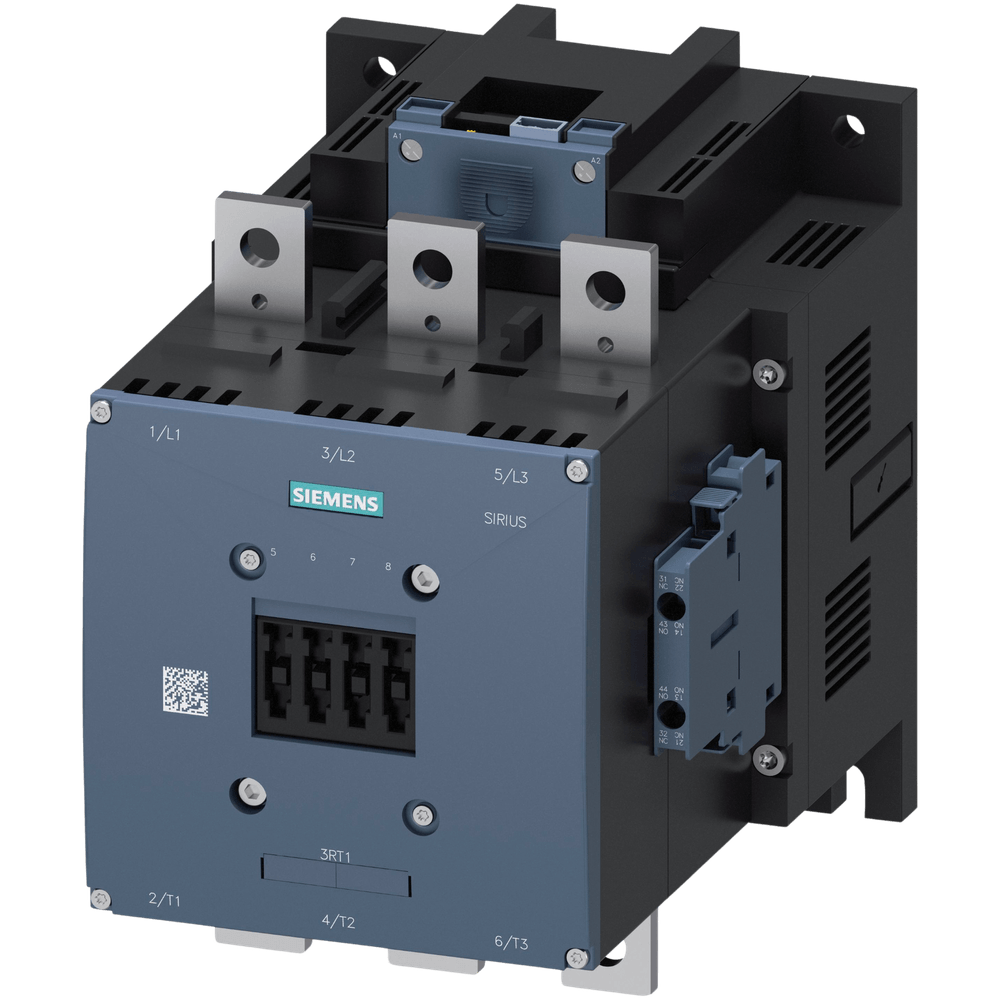

*Imagem meramente Ilustrativa
