Contator 220V 690A Ac-1 Para Cargas Resistivas 3RT1476-6NP36 - Siemens

Marca do Produto: SIRIUS
Designação do Produto: Contator
Designação do Tipo de Produto: 3RT14

Dados Técnicos Gerais
Tamanho do Contator: S12
Módulo de Função para Comunicação: Não
Chave Auxiliar: Sim
Perda de Potência [W]:
Em AC (estado operacional quente): 185,7 W
Por pólo em AC (estado operacional quente): 61,9 W
Corrente sem carga típica: 3,6 W
Cálculo de Perda de Potência: Quadrático, dependendo do pólo
Tensões de Isolação
Circuito Principal (grau de poluição 3): 1.000 V
Circuito Auxiliar (grau de poluição 3): 500 V
Resistência à Tensão de Surto
Circuito Principal: 8 kV
Circuito Auxiliar: 6 kV
Resistência a Choques
Choque Retangular:
AC: 8,5 g / 5 ms, 4,2 g / 10 ms
DC: 8,5 g / 5 ms, 4,2 g / 10 ms
Choque com Pulso Senoidal:
AC: 13,4 g / 5 ms, 6,5 g / 10 ms
DC: 13,4 g / 5 ms, 6,5 g / 10 ms
Vida Útil Mecânica (Ciclos de Operação)
Contator: 10.000.000
Com Módulo de Chave Auxiliar Eletronicamente Otimizado: 5.000.000
Com Módulo de Chave Auxiliar: 10.000.000
Código de Referência segundo IEC 81346-2: Q
Proibição de Substâncias (Data): 01/05/2012
Substância SVHC: Chumbo - 7439-92-1
Peso: 10,199 kg

Condições Ambientais
Altura de Instalação: Máx. 2.000 m
Temperatura Ambiente:
Operação: -25 ... +60 °C
Armazenamento: -55 ... +80 °C
Umidade Relativa: Mínima 10 %
Umidade Relativa a 55 °C (IEC 60068-2-30): Máx. 95 %
Circuito Principal
Número de Pólos: 3
Número de Contatos NA: 3
Número de Contatos NF: 0
Tipo de Tensão: AC
Corrente Operacional AC-1:
Até 690 V (40 °C): 690 A
Até 690 V (55 °C): 600 A
Até 690 V (60 °C): 600 A
Corrente Operacional AC-3:
400 V: 170 A
690 V: 170 A
Seção Mínima no Circuito Principal (AC-1): 480 mm²
Frequência de Comutação Sem Carga:
AC: 1.000 1/h
DC: 1.000 1/h
Frequência Operacional AC-1: Máx. 600 1/h
Circuito de Controle
Tipo de Tensão: AC/DC
Tensão de Controle (AC):
50 Hz: 200 ... 277 V
60 Hz: 200 ... 277 V
Tensão de Controle (DC): 200 ... 277 V
Fator de Faixa de Operação (DC):
Inicial: 0,8
Completo: 1,1
Fator de Faixa de Operação (AC):
50 Hz: 0,8 ... 1,1
60 Hz: 0,8 ... 1,1
Entrada de Controle PLC (IEC 60947-1): Tipo 2
Corrente Consumida na Entrada de Controle PLC (IEC 60947-1): Máx. 20 mA
Potência de Captura Aparente
AC (mínima):
50 Hz: 560 VA
60 Hz: 560 VA
AC (máxima):
50 Hz: 750 VA
60 Hz: 750 VA
Potência de Captura do Bobina (AC, 50 Hz): 750 VA
Fator de Potência Indutivo (Bobina): 0,8
Potência de Manutenção:
DC (mínima): 3 VA
DC (máxima): 3,6 VA
AC (mínima):
50 Hz: 5,6 VA
60 Hz: 5,6 VA
AC (máxima):
50 Hz: 9 VA
60 Hz: 9 VA
Potência de Manutenção da Bobina (AC, 50 Hz): 7 VA
Fator de Potência Indutivo (Manutenção): 0,8
Potência de Fechamento da Bobina (DC): 800 W
Potência de Manutenção da Bobina (DC): 3,6 W
Atraso de Fechamento:
AC: 60 ... 90 ms
DC: 60 ... 90 ms
Atraso de Abertura:
AC: 80 ... 100 ms
DC: 80 ... 100 ms
Tempo de Arco: 10 ... 15 ms
Versão de Controle do Mecanismo de Comutação: PLC-IN ou Standard A1 - A2 (ajustável)
Circuito Auxiliar
Número de Contatos NF: 2
Número de Contatos NA: 2
Corrente Operacional AC-12: Máx. 10 A
Corrente Operacional AC-15:
230 V: 6 A
400 V: 3 A
500 V: 2 A
690 V: 1 A
Corrente Operacional DC-13:
24 V: 10 A
48 V: 2 A
60 V: 2 A
110 V: 1 A
125 V: 0,9 A
220 V: 0,3 A
600 V: 0,1 A
Proteção contra Curto-Circuito
Função do Produto: Proteção contra curto-circuito: Não
Design da Ligação de Fusível:
Circuito Principal (Coordenação Tipo 1): gG: 800 A (690 V, 50 kA)
Circuito Principal (Designação Tipo 2): gR: 710 A (690 V, 100 kA)
Circuito Auxiliar: gG: 10 A (500 V, 1 kA)
Confiabilidade dos Contatos Auxiliares: 1 falha de comutação por 100 milhões (17 V, 1 mA)
Instalação / Montagem / Dimensões
Posição de Montagem: Superfície de montagem vertical +/- 90°, inclinável +/- 22,5° para frente e para trás
Método de Fixação: Fixação por parafuso
Dimensões:
Altura: 214 mm
Largura: 160 mm
Profundidade: 225 mm
Espaçamento Requerido:
Montagem Lado a Lado:
Para frente: 20 mm
Para cima: 10 mm
Para baixo: 10 mm
Lateral: 0 mm
Partes Aterradas:
Para frente: 20 mm
Para cima: 10 mm
Lateral: 10 mm
Para baixo: 10 mm
Partes Energizadas:
Para frente: 20 mm
Para cima: 10 mm
Para baixo: 10 mm
Lateral: 10 mm
Conexões / Terminais
Tipo de Conexão Elétrica:

Circuito Principal: Barra de conexão
Circuito Auxiliar e de Controle: Terminais tipo parafuso
Contator (Contatos Auxiliares): Terminais tipo parafuso
Bobina Magnética: Terminais tipo parafuso
Especificações da Barra de Conexão:

Largura: 25 mm
Espessura: 6 mm
Diâmetro dos Furos: 11 mm
Número de Furos: 1
Seção do Condutor Conectável (Contatos Principais):

Sólido ou Estrondado: 70 ... 240 mm²
Estrondado: 70 ... 240 mm²
Seção do Condutor Conectável (Contatos Auxiliares):

Sólido ou Estrondado: 0,5 ... 4 mm²
Fino Estrondado com Processamento de Extremidade do Núcleo: 0,5 ... 2,5 mm²
Tipo de Seções de Condutores Conectáveis (Contatos Auxiliares):

Para Condutores Sólidos:
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), máx. 2x (0,75 ... 4 mm²)
Para Condutores Sólidos ou Estrondados:
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), máx. 2x (0,75 ... 4 mm²)
Para Fino Estrondado com Processamento de Extremidade:
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Para Cabos AWG (Contatos Auxiliares):
2x (20 ... 16), 2x (18 ... 14), 1x 12
Dados Relacionados à Segurança
Função do Produto:

Contato Espelho (IEC 60947-4-1): Sim
Operação Positivamente Acionada (IEC 60947-5-1): Não
Adequado para Função de Segurança: Sim
Adequação para Uso:

Desligamento Relacionado à Segurança: Sim; desconexão relacionada à segurança via A1 A2
Vida Útil Máxima: 20 a

Proporção de Falhas Perigosas:

Taxa de Demanda Baixa (SN 31920): 40 %
Taxa de Demanda Alta (SN 31920): 73 %
Valor B10 (Taxa de Demanda Alta, SN 31920): 1.000.000

Taxa de Falha [FIT] (Taxa de Demanda Baixa, SN 31920): 100 FIT

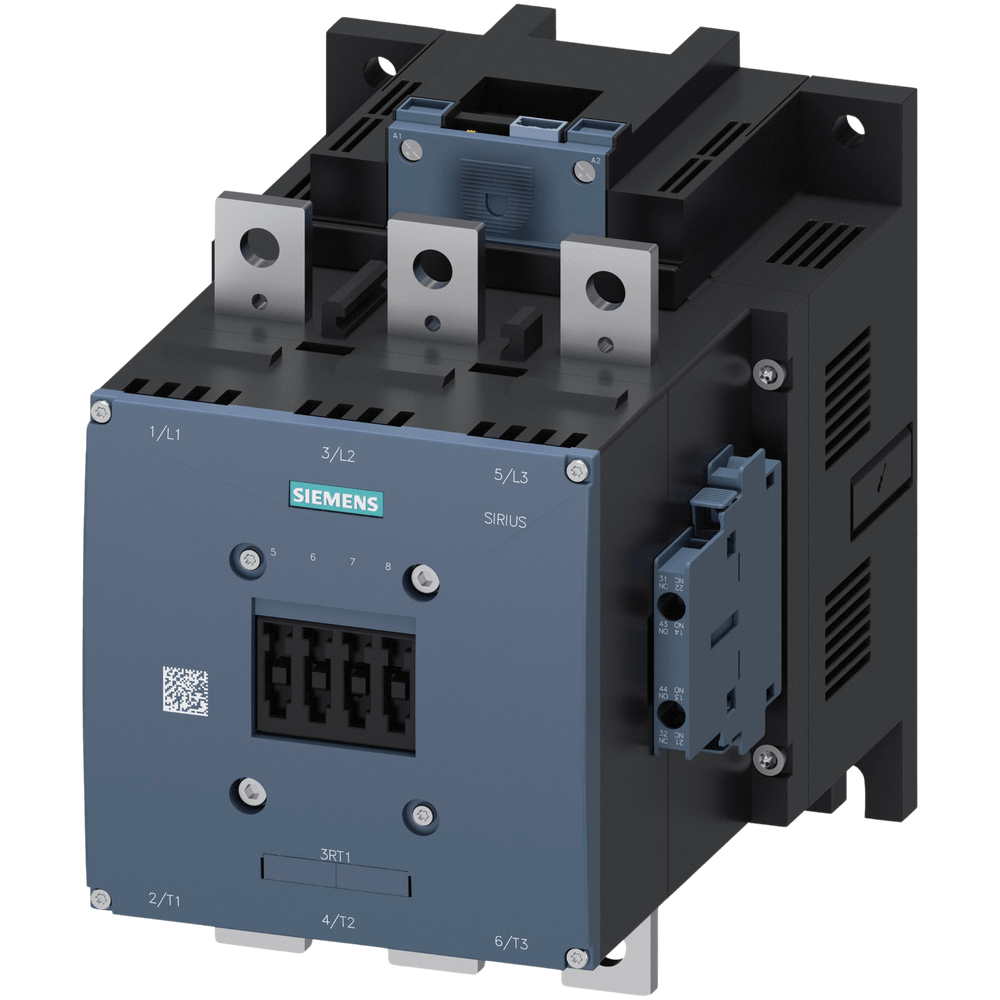

* Imagem meramente ilustrativa *
