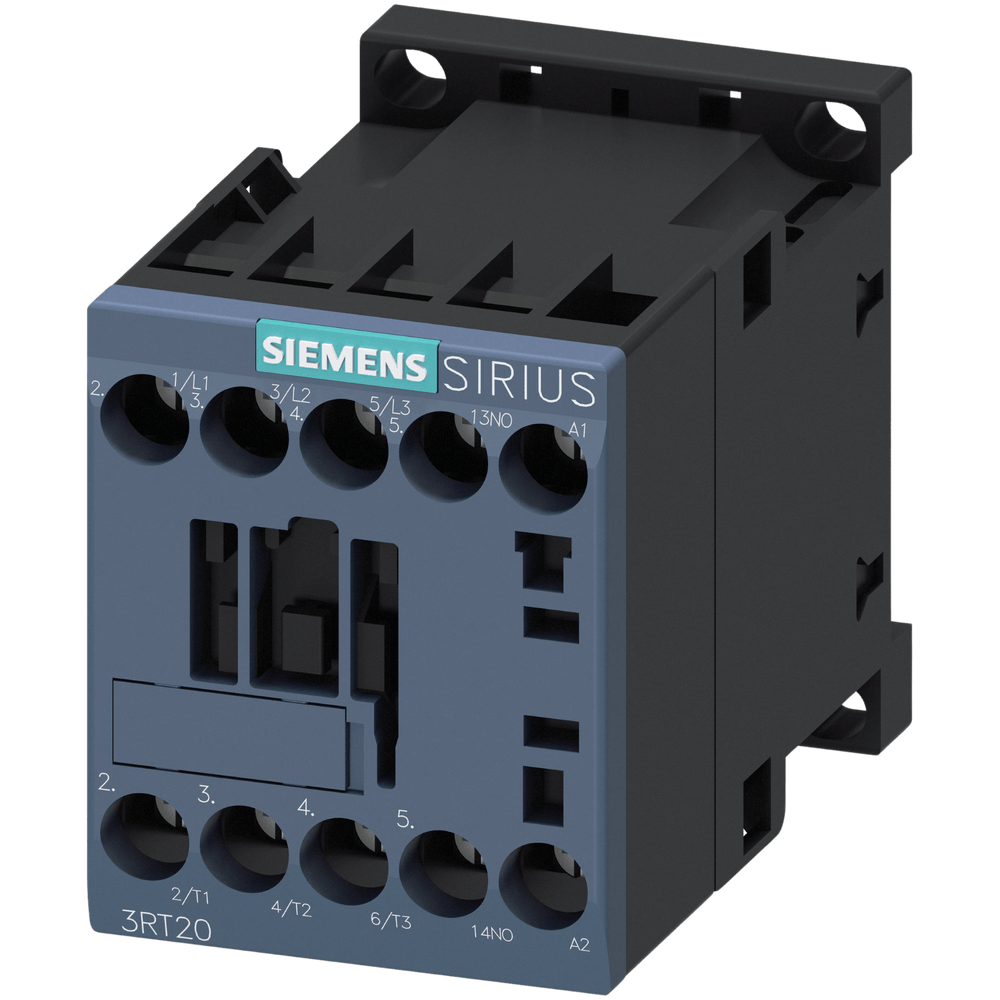

Contator Innovations 120VCA 7A 50/60HZ 1NA 3RT2015-1AK61 - Siemens

Contator Innovations 120VCA 7A 50/60HZ 1NA 3RT2015-1AK61 - Siemens Informações do Produto: Marca: SIRIUS Designação do Produto: Contator de Potência Tipo de Designação: 3RT2 Dados Técnicos Gerais: Tamanho do Contator: S00 Módulo de Função para Comunicação: Não Chave Auxiliar: Sim Perda de Potência [W]: Em AC em estado quente: 0.6 W Em AC por polo em estado quente: 0.2 W Sem carga: 1.2 W Cálculo da Perda de Potência: Quadrático, dependendo do polo Tensão de Isolação: Circuito Principal: 690 V (grau de poluição 3) Circuito Auxiliar: 690 V (grau de poluição 3) Resistência à Tensão de Surto: Circuito Principal: 6 kV Circuito Auxiliar: 6 kV Tensão Máxima Permitida para Separação Protetora: 400 V Resistência a Choques: Impulso Retangular: AC 6,7g / 5 ms, 4,2g / 10 ms Pulso Senoidal: AC 10,5g / 5 ms, 6,6g / 10 ms Vida Útil Mecânica (Ciclos de Operação): Contator: 30.000.000 Contator com bloco de chave auxiliar otimizado: 5.000.000 Contator com bloco de chave auxiliar: 10.000.000 Código de Referência segundo IEC 81346-2: Q Proibição de Substâncias (Data): 01/10/2009 Peso: 0.235 kg Condições Ambientais: Altitude de Instalação: Máximo 2.000 m acima do nível do mar Temperatura Ambiente: Durante a Operação: -25 ... +60 °C Durante o Armazenamento: -55 ... +80 °C Umidade Relativa: Mínima: 10 % Máxima a 55 °C: 95 % Pegada Ambiental: Declaração Ambiental do Produto (EPD): Sim Potencial de Aquecimento Global [CO2 eq]: Total: 39.6 kg Durante a Fabricação: 1.18 kg Durante a Operação: 38.5 kg Após o Fim da Vida Útil: -0.155 kg Circuito Principal: Número de Polos: 3 Número de Contatos NO para Contatos Principais: 3 Tensão de Operação: AC-3: Máximo 690 V Corrente Operacional: AC-1 a 400 V (40 °C): 18 A AC-3 a 400 V: 7 A AC-4 a 400 V: 6.5 A DC-1 a 24 V: 15 A Potência Operacional: AC-3 a 400 V: 3 kW AC-4 a 400 V: 1.15 kW Circuito de Controle: Tipo de Tensão do Controle: AC Tensão de Alimentação do Controle: 50 Hz: 110 V 60 Hz: 120 V Potência de Atuação da Bobina: 50 Hz: 26.4 VA Atrasos: Fechamento: 9 ... 35 ms Abertura: 4 ... 15 ms Circuito Auxiliar: Número de Contatos NO para Contatos Auxiliares: 1 Corrente Operacional AC-12: Máximo 10 A Corrente Operacional DC-12 a 24 V: 10 A Proteção Contra Curto-Circuito: Design do Fusível: Para Circuito Principal: gG: 35A (690V,100kA) Instalação/Dimensões: Posição de Montagem: +/-180° de rotação Método de Fixação: Montagem em trilho DIN de 35 mm Dimensões: Altura: 58 mm Largura: 45 mm Profundidade: 73 mm Conexões: Tipo de Conexão: Terminais de Parafuso Seções Transversais Conectáveis: Contatos Principais: 0.5 ... 4 mm² * Imagem meramente ilustrativas
