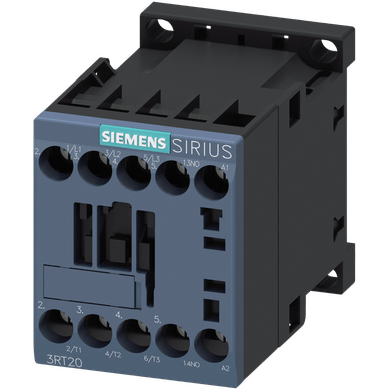

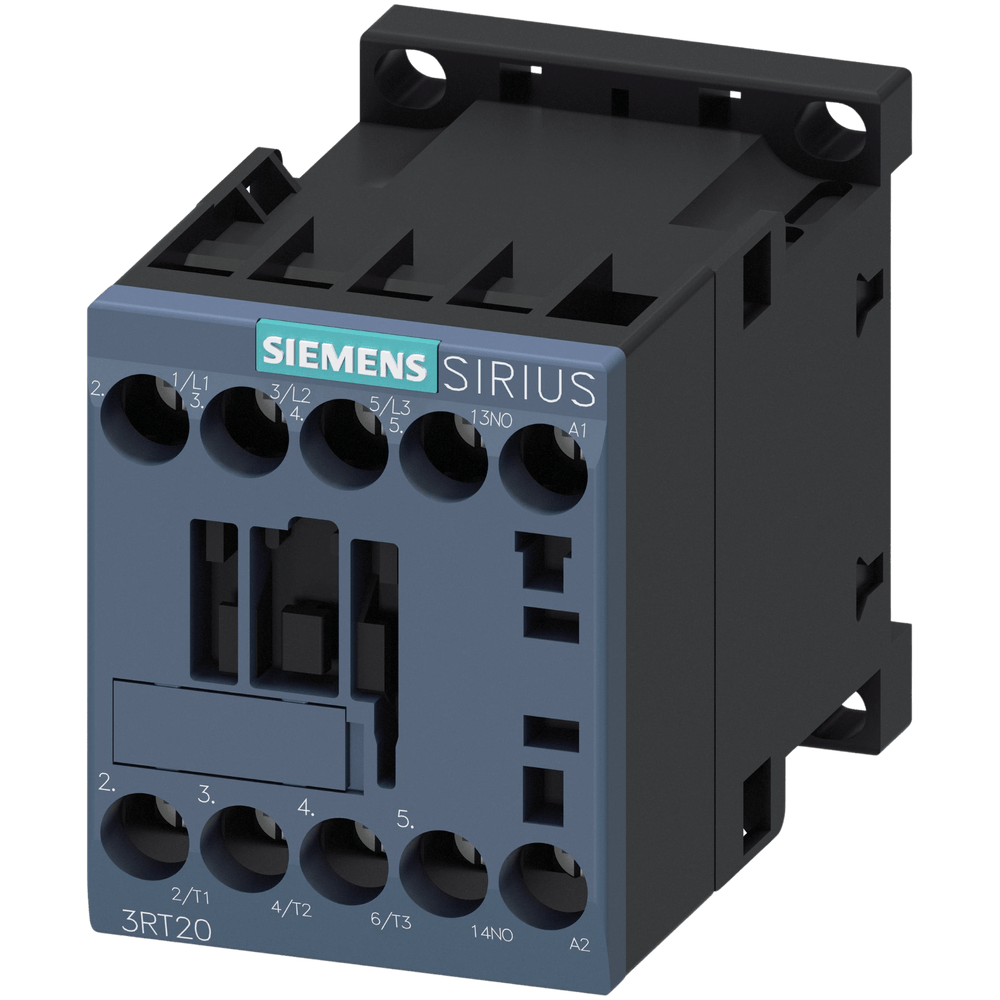

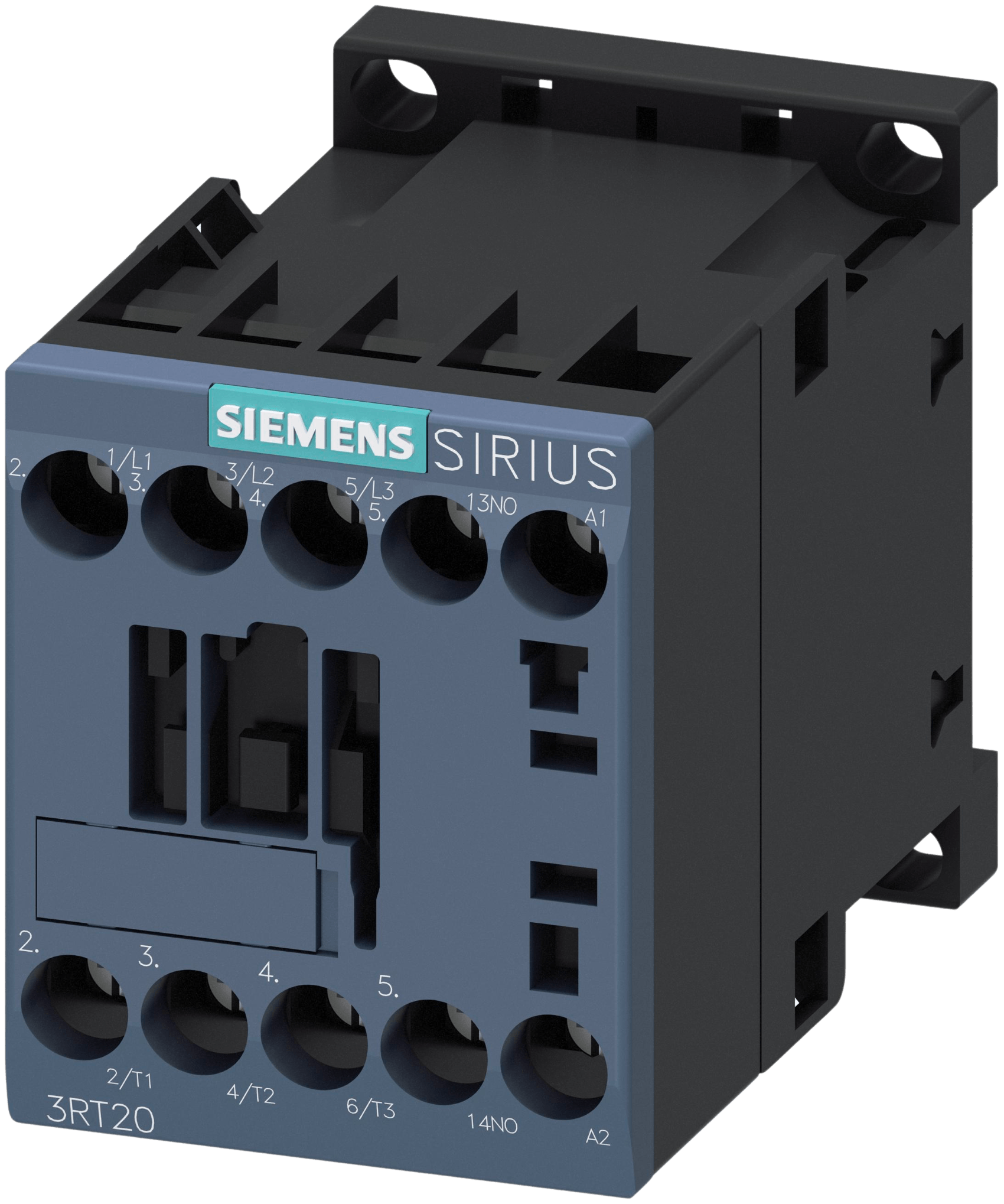

Contator 3RT2018-1AQ01 380VCA 16A 50/60HZ 1NA Innovations – Siemens

Nome da Marca do Produto: SIRIUS
Designação do Produto: Contator de Potência
Tipo de Produto: 3RT2

Dados Técnicos Gerais
Tamanho do Contator: S00
Extensão do Produto:
Módulo de Função para Comunicação: Não
Chave Auxiliar: Sim
Perda de Potência [W] para Valor Nominal da Corrente:
Em AC no Estado Quente: 3 W
Em AC no Estado Quente por Polo: 1 W
Sem Carga: 1,5 W
Tipo de Cálculo da Perda de Potência Dependendo do Polo: Quadrático
Tensão de Isolamento:
Circuito Principal com Grau de Poluição 3 (Valor Nominal): 690 V
Circuito Auxiliar com Grau de Poluição 3 (Valor Nominal): 690 V
Resistência a Surto de Tensão:
Circuito Principal (Valor Nominal): 6 kV
Circuito Auxiliar (Valor Nominal): 6 kV
Tensão Máxima Permissível para Separação Protetiva entre Bobina e Contatos Principais Segundo EN 60947-1: 400 V
Resistência a Choques em Impulso Retangular:
Em AC: 7,3g / 5 ms, 4,7g / 10 ms
Resistência a Choques com Pulso Senoidal:
Em AC: 11,4g / 5 ms, 7,3g / 10 ms
Vida Útil Mecânica (Ciclos de Operação):
Do Contator: 30.000.000
Do Contator com Bloco Auxiliar Eletronicamente Otimizado: 5.000.000
Do Contator com Bloco Auxiliar: 10.000.000
Código de Referência Segundo IEC 81346-2: Q
Proibição de Substâncias (Data): 10/01/2009
Peso: 0,23 kg
Condições Ambientais
Altitude de Instalação Acima do Nível do Mar: Máx. 2.000 m
Temperatura Ambiente:
Durante Operação: -25 ... +60 °C
Durante Armazenamento: -55 ... +80 °C
Umidade Relativa: Mínima 10%
Umidade Relativa a 55 °C Segundo IEC 60068-2-30: Máxima 95%
Impacto Ambiental
Declaração Ambiental do Produto (EPD): Sim
Potencial de Aquecimento Global [CO2 eq]:
Total: 39,6 kg
Durante Fabricação: 1,18 kg
Durante Operação: 38,5 kg
Após Fim de Vida: -0,155 kg
Circuito Principal
Número de Polos para Circuito de Corrente Principal: 3
Número de Contatos NO para Contatos Principais: 3
Tensão de Operação:
Em AC-3 (Valor Nominal Máximo): 690 V
Em AC-3e (Valor Nominal Máximo): 690 V
Corrente Operacional:
AC-1 a 400 V (Temperatura Ambiente 40 °C, Valor Nominal): 22 A
AC-1 até 690 V (Temperatura Ambiente 40 °C, Valor Nominal): 22 A
AC-1 até 690 V (Temperatura Ambiente 60 °C, Valor Nominal): 20 A
AC-3 a 400 V (Valor Nominal): 16 A
AC-3 a 500 V (Valor Nominal): 12,4 A
AC-3 a 690 V (Valor Nominal): 8,9 A
AC-3e a 400 V (Valor Nominal): 16 A
AC-3e a 500 V (Valor Nominal): 12,4 A
AC-3e a 690 V (Valor Nominal): 8,9 A
AC-4 a 400 V (Valor Nominal): 11,5 A
AC-5a até 690 V (Valor Nominal): 19,4 A
AC-5b até 400 V (Valor Nominal): 13,2 A
AC-6a:
Até 230 V (Valor de Corrente Ponta n=20): 9,6 A
Até 400 V (Valor de Corrente Ponta n=20): 9,6 A
Até 500 V (Valor de Corrente Ponta n=20): 9,6 A
Até 690 V (Valor de Corrente Ponta n=20): 8,9 A
AC-6a:
Até 230 V (Valor de Corrente Ponta n=30): 6,6 A
Até 400 V (Valor de Corrente Ponta n=30): 6,4 A
Até 500 V (Valor de Corrente Ponta n=30): 6,4 A
Até 690 V (Valor de Corrente Ponta n=30): 6,4 A
Mínima Seção no Circuito Principal para Valor Nominal AC-1: 4 mm²
Corrente Operacional para Aproximadamente 200.000 Ciclos de Operação em AC-4:
AC-4 a 400 V (Valor Nominal): 5,5 A
AC-4 a 690 V (Valor Nominal): 4,4 A
Corrente Operacional:
Em 1 Caminho de Corrente em DC-1:
24 V (Valor Nominal): 20 A
60 V (Valor Nominal): 20 A
110 V (Valor Nominal): 2,1 A
220 V (Valor Nominal): 0,8 A
440 V (Valor Nominal): 0,6 A
600 V (Valor Nominal): 0,6 A
Com 2 Caminhos de Corrente em Série em DC-1:
24 V (Valor Nominal): 20 A
60 V (Valor Nominal): 20 A
110 V (Valor Nominal): 12 A
220 V (Valor Nominal): 1,6 A
440 V (Valor Nominal): 0,8 A
600 V (Valor Nominal): 0,7 A
Com 3 Caminhos de Corrente em Série em DC-1:
24 V (Valor Nominal): 20 A
60 V (Valor Nominal): 20 A
110 V (Valor Nominal): 20 A
220 V (Valor Nominal): 20 A
440 V (Valor Nominal): 1,3 A
600 V (Valor Nominal): 1 A
Em 1 Caminho de Corrente em DC-3 / DC-5:
24 V (Valor Nominal): 20 A
60 V (Valor Nominal): 0,5 A
110 V (Valor Nominal): 0,15 A
Com 2 Caminhos de Corrente em Série em DC-3 / DC-5:
24 V (Valor Nominal): 20 A
60 V (Valor Nominal): 5 A
110 V (Valor Nominal): 0,35 A
Com 3 Caminhos de Corrente em Série em DC-3 / DC-5:
24 V (Valor Nominal): 20 A
60 V (Valor Nominal): 20 A
110 V (Valor Nominal): 20 A
220 V (Valor Nominal): 1,5 A
440 V (Valor Nominal): 0,2 A
600 V (Valor Nominal): 0,2 A
Potência Operacional:
Em AC-2 a 400 V (Valor Nominal): 7,5 kW
Em AC-3:
230 V (Valor Nominal): 4 kW
400 V (Valor Nominal): 7,5 kW
500 V (Valor Nominal): 7,5 kW
690 V (Valor Nominal): 7,5 kW
Em AC-3e:
230 V (Valor Nominal): 4 kW
400 V (Valor Nominal): 7,5 kW
500 V (Valor Nominal): 7,5 kW
690 V (Valor Nominal): 7,5 kW
Potência Operacional para Aproximadamente 200.000 Ciclos de Operação em AC-4:
AC-4 a 400 V (Valor Nominal): 2,5 kW
AC-4 a 690 V (Valor Nominal): 3,5 kW
Potência Aparente Operacional em AC-6a:
Até 230 V (Valor de Corrente Ponta n=20, Valor Nominal): 3,8 kVA
Até 400 V (Valor de Corrente Ponta n=20, Valor Nominal): 6,6 kVA
Até 500 V (Valor de Corrente Ponta n=20, Valor Nominal): 8,3 kVA
Até 690 V (Valor de Corrente Ponta n=20, Valor Nominal): 10,6 kVA
Potência Aparente Operacional em AC-6a:
Até 230 V (Valor de Corrente Ponta n=30, Valor Nominal): 2,5 kVA
Até 400 V (Valor de Corrente Ponta n=30, Valor Nominal): 4,4 kVA
Até 500 V (Valor de Corrente Ponta n=30, Valor Nominal): 5,5 kVA
Até 690 V (Valor de Corrente Ponta n=30, Valor Nominal): 7,6 kVA
Corrente de Curto-Circuito em Estado Frio até 40 °C:
Limitado a 1 s (Desligamento em Corrente Zero): Máx. 300 A; Use seção mínima segundo AC-1
Limitado a 5 s (Desligamento em Corrente Zero): Máx. 169 A; Use seção mínima segundo AC-1
Limitado a 10 s (Desligamento em Corrente Zero): Máx. 128 A; Use seção mínima segundo AC-1
Limitado a 30 s (Desligamento em Corrente Zero): Máx. 92 A; Use seção mínima segundo AC-1
Limitado a 60 s (Desligamento em Corrente Zero): Máx. 74 A; Use seção mínima segundo AC-1
Frequência de Desligamento Sem Carga:
Em AC: 10.000 1/h
Frequência Operacional:
Em AC-1: Máx. 1.000 1/h
Em AC-2: Máx. 750 1/h
Em AC-3: Máx. 750 1/h
Em AC-3e: Máx. 750 1/h
Em AC-4: Máx. 250 1/h
Circuito de Controle
Tipo de Tensão do Circuito de Controle: AC
Tensão de Controle AC:
50 Hz (Valor Nominal): 380 V
60 Hz (Valor Nominal): 380 V
Fator de Faixa de Operação da Tensão de Controle (Valor Nominal da Bobina de Magneto em AC):
50 Hz: 0,8 ... 1,1
60 Hz: 0,85 ... 1,1
Potência de Atuação Aparente da Bobina em AC:
50 Hz: 37 VA
60 Hz: 33 VA
Fator de Potência Indutivo com Potência de Fechamento da Bobina:
50 Hz: 0,8
60 Hz: 0,75
Potência de Manutenção Aparente da Bobina em AC:
50 Hz: 5,7 VA
60 Hz: 4,4 VA
Fator de Potência Indutivo com Potência de Manutenção da Bobina:
50 Hz: 0,25
60 Hz: 0,25
Atraso de Fechamento em AC: 9 ... 35 ms
Atraso de Abertura em AC: 4 ... 15 ms
Tempo de Arco: 10 ... 15 ms
Versão de Controle do Mecanismo de Operação do Interruptor: Padrão A1 - A2
Circuito Auxiliar
Número de Contatos NO para Contatos Auxiliares: 1
Corrente Operacional em AC-12: Máx. 10 A
Corrente Operacional em AC-15:
230 V (Valor Nominal): 10 A
400 V (Valor Nominal): 3 A
500 V (Valor Nominal): 2 A
690 V (Valor Nominal): 1 A
Corrente Operacional em DC-12:
24 V (Valor Nominal): 10 A
48 V (Valor Nominal): 6 A
60 V (Valor Nominal): 6 A
110 V (Valor Nominal): 3 A
125 V (Valor Nominal): 2 A
220 V (Valor Nominal): 1 A
600 V (Valor Nominal): 0,15 A
Corrente Operacional em DC-13:
24 V (Valor Nominal): 10 A
48 V (Valor Nominal): 2 A
60 V (Valor Nominal): 2 A
110 V (Valor Nominal): 1 A
125 V (Valor Nominal): 0,9 A
220 V (Valor Nominal): 0,3 A
600 V (Valor Nominal): 0,1 A
Confiabilidade de Contato dos Contatos Auxiliares: 1 falha de comutação por 100 milhões (17 V, 1 mA)
Classificações UL/CSA
Corrente de Carga Total (FLA) para Motor AC Trifásico:
480 V (Valor Nominal): 14 A
600 V (Valor Nominal): 11 A
Desempenho Mecânico Produzido [hp]

Para motor AC monofásico:

Valor nominal de 110/120 V: 1 hp
Valor nominal de 230 V: 2 hp
Para motor AC trifásico:

Valor nominal de 200/208 V: 3 hp
Valor nominal de 220/230 V: 5 hp
Valor nominal de 460/480 V: 10 hp
Valor nominal de 575/600 V: 10 hp
Classificação de Contato dos Contatos Auxiliares segundo UL A600 / Q600

Proteção contra Curto-Circuito

Design do fusível:
Para proteção contra curto-circuito do circuito principal:
Coordenação tipo 1:
gG: 50A (690V, 100kA)
aM: 25A (690V, 100kA)
BS88: 50A (415V, 80kA)
Coordenação tipo 2:
gG: 25A (690V, 100kA)
aM: 20A (690V, 100kA)
BS88: 25A (415V, 80kA)
Para proteção contra curto-circuito do interruptor auxiliar:
gG: 10 A (500 V, 1 kA)
Instalação/Montagem/Dimensões

Posição de Montagem: Rotação de +/-180° possível em superfície vertical; pode ser inclinado para frente e para trás em +/- 22,5° em superfície vertical.
Método de Fixação: Montagem por parafuso e encaixe em trilho DIN de 35 mm segundo DIN EN 60715.
Dimensões:
Altura: 58 mm
Largura: 45 mm
Profundidade: 73 mm
Espaçamento Requerido

Com montagem lado a lado:

Para frente: 10 mm
Para cima: 10 mm
Para baixo: 10 mm
Lateral: 0 mm
Para partes aterradas:

Para frente: 10 mm
Para cima: 10 mm
Lateral: 6 mm
Para baixo: 10 mm
Para partes energizadas:

Para frente: 10 mm
Para cima: 10 mm
Para baixo: 10 mm
Lateral: 6 mm
Conexões/Terminais

Tipo de Conexão Elétrica:

Para circuito de corrente principal: Terminais de parafuso
Para circuito auxiliar e de controle: Terminais de parafuso
Para contatos auxiliares: Terminais de parafuso
Para bobina de magneto: Terminais de parafuso
Seções transversais de condutores conectáveis:

Para contatos principais:
Sólido: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
Sólido ou trançado: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
Finamente trançado com tratamento de extremidade: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Para cabos AWG para contatos principais:

2x (20 ... 16), 2x (18 ... 14), 2x 12
Seção transversal conectável para contatos principais:

Sólido: 0,5 ... 4 mm²
Trançado: 0,5 ... 4 mm²
Finamente trançado com tratamento de extremidade: 0,5 ... 2,5 mm²
Seção transversal conectável para contatos auxiliares:

Sólido ou trançado: 0,5 ... 4 mm²
Finamente trançado com tratamento de extremidade: 0,5 ... 2,5 mm²
Dados Relacionados à Segurança

Função do Produto:

Contato espelho segundo IEC 60947-4-1: Sim; com 3RH29
Operação de acionamento positivo segundo IEC 60947-5-1: Não
Adequado para função de segurança: Sim
Adequação para Desligamento de Segurança:

Sim
Vida útil máxima: 20 a
Teste de vida útil relacionado ao desgaste necessário: Sim
Proporção de falhas perigosas:

Com baixa taxa de demanda segundo SN 31920: 40%
Com alta taxa de demanda segundo SN 31920: 73%
Valor B10 com alta taxa de demanda segundo SN 31920:
1.000.000
Taxa de falha [FIT] com baixa taxa de demanda segundo SN 31920:100 FIT

*Imagem meramente Ilustrativa
