Contator 17A 380Vca 50/60Hz Innovations 3RT2025-1AU20 - Siemens

Nome da Marca: SIRIUS
Designação do Produto: Contator de Potência
Designação do Tipo de Produto: 3RT2
Dados Técnicos Gerais
Tamanho do Contator: S0
Extensão do Produto:
Módulo de função para comunicação: Não
Interruptor auxiliar: Sim
Perda de Potência [W] para valor nominal da corrente:
Em AC no estado quente: 1,8 W
Em AC no estado quente por polo: 0,6 W
Sem carga (compartilhamento típico): 2 W
Tipo de Cálculo de Perda de Potência: Dependente do polo (quadrático)
Tensão de Isolação:
Circuito principal (grau de poluição 3): 690 V
Circuito auxiliar (grau de poluição 3): 690 V
Resistência à Tensão de Surto:
Circuito principal: 6 kV
Circuito auxiliar: 6 kV
Tensão Máxima Permissível para Separação Protetora entre:
Bobina e contatos principais (de acordo com EN 60947-1): 400 V
Resistência a Choques em Impulsos Retangulares:
Em AC: 7,5g / 5 ms, 4,7g / 10 ms
Resistência a Choques com Pulso Senoidal:
Em AC: 11,8g / 5 ms, 7,4g / 10 ms
Vida Útil Mecânica (Ciclos Operacionais):
Contator típico: 10.000.000
Contator com bloco de interruptor auxiliar otimizado eletronicamente típico: 5.000.000
Contator com bloco de interruptor auxiliar típico: 10.000.000
Código de Referência de Acordo com IEC 81346-2: Q
Proibição de Substâncias (Data): 01/10/2009
Peso: 0,408 kg
Condições Ambientais
Altura de Instalação: Máximo 2000 m acima do nível do mar
Temperatura Ambiente:
Durante a operação: -25 a +60 °C
Durante o armazenamento: -55 a +80 °C
Umidade Relativa: Mínima 10%
Umidade Relativa a 55 °C segundo IEC 60068-2-30: Máxima 95%
Pegada Ambiental
Declaração Ambiental do Produto (EPD): Sim
Potencial de Aquecimento Global [CO2 eq] Total: 74,2 kg
Potencial de Aquecimento Global [CO2 eq] Durante a Fabricação: 1,9 kg
Potencial de Aquecimento Global [CO2 eq] Durante a Operação: 72,4 kg
Potencial de Aquecimento Global [CO2 eq] Após o Fim da Vida Útil: -0,117 kg
Especificações do Circuito Principal
Número de Polos para Circuito de Corrente Principal: 3
Número de Contatos NO para Contatos Principais: 3
Tensão de Operação:
Em AC-3 (valor nominal): Máximo 690 V
Em AC-3e (valor nominal): Máximo 690 V
Corrente Operacional:
AC-1 a 400 V (a 40 °C, valor nominal): 40 A
AC-1 até 690 V (a 40 °C, valor nominal): 40 A
AC-1 até 690 V (a 60 °C, valor nominal): 35 A
AC-3:
A 400 V (valor nominal): 17 A
A 500 V (valor nominal): 17 A
A 690 V (valor nominal): 13 A
AC-3e:
A 400 V (valor nominal): 17 A
A 500 V (valor nominal): 17 A
A 690 V (valor nominal): 13 A
AC-4 (a 400 V, valor nominal): 15,5 A
AC-5a (até 690 V, valor nominal): 35,2 A
AC-5b (até 400 V, valor nominal): 14,1 A
AC-6a (até 230 V para corrente de pico n=20, valor nominal): 11,4 A
AC-6a (até 400 V para corrente de pico n=20, valor nominal): 11,4 A
AC-6a (até 500 V para corrente de pico n=20, valor nominal): 11,4 A
AC-6a (até 690 V para corrente de pico n=20, valor nominal): 11,3 A
AC-6a (até 230 V para corrente de pico n=30, valor nominal): 7,6 A
AC-6a (até 400 V para corrente de pico n=30, valor nominal): 7,6 A
AC-6a (até 500 V para corrente de pico n=30, valor nominal): 7,6 A
AC-6a (até 690 V para corrente de pico n=30, valor nominal): 7,6 A
Seção Mínima no Circuito Principal a Valor Nominal Máximo AC-1: 10 mm²
Corrente Operacional para Aproximadamente 200.000 Ciclos Operacionais em AC-4:
A 400 V (valor nominal): 7,7 A
A 690 V (valor nominal): 7,7 A
Corrente Operacional:
Em 1 caminho de corrente em DC-1:
A 24 V (valor nominal): 35 A
A 60 V (valor nominal): 20 A
A 110 V (valor nominal): 4,5 A
A 220 V (valor nominal): 1 A
A 440 V (valor nominal): 0,4 A
A 600 V (valor nominal): 0,25 A
Com 2 caminhos de corrente em série em DC-1:
A 24 V (valor nominal): 35 A
A 60 V (valor nominal): 35 A
A 110 V (valor nominal): 35 A
A 220 V (valor nominal): 5 A
A 440 V (valor nominal): 1 A
A 600 V (valor nominal): 0,8 A
Com 3 caminhos de corrente em série em DC-1:
A 24 V (valor nominal): 35 A
A 60 V (valor nominal): 35 A
A 110 V (valor nominal): 35 A
A 220 V (valor nominal): 35 A
A 440 V (valor nominal): 2,9 A
A 600 V (valor nominal): 1,4 A
Em 1 caminho de corrente em DC-3 e DC-5:
A 24 V (valor nominal): 20 A
A 60 V (valor nominal): 5 A
A 220 V (valor nominal): 1 A
A 440 V (valor nominal): 0,09 A
A 600 V (valor nominal): 0,06 A
Com 2 caminhos de corrente em série em DC-3 e DC-5:
A 24 V (valor nominal): 35 A
A 60 V (valor nominal): 35 A
A 110 V (valor nominal): 15 A
A 220 V (valor nominal): 3 A
A 440 V (valor nominal): 0,27 A
A 600 V (valor nominal): 0,16 A
Com 3 caminhos de corrente em série em DC-3 e DC-5:
A 24 V (valor nominal): 35 A
A 60 V (valor nominal): 35 A
A 110 V (valor nominal): 35 A
A 220 V (valor nominal): 10 A
A 440 V (valor nominal): 0,6 A
A 600 V (valor nominal): 0,6 A
Potência Operacional:
AC-2 a 400 V (valor nominal): 7,5 kW
AC-3:
A 230 V: 4 kW
A 400 V: 7,5 kW
A 690 V: 11 kW
AC-4:
A 400 V: 5,5 kW
AC-5a:
A 400 V: 5,5 kW
A 690 V: 7,5 kW
AC-5b:
A 400 V: 5,5 kW
AC-6a:
A 230 V: 7,5 kW
A 400 V: 11 kW
Circuito de Controle
Tipo de Tensão da Fonte de Controle: AC
Tensão Nominal de Controle: 380 V
Potência de Captura:
50 Hz: 68 VA
60 Hz: 67 VA
Atraso de Fechamento: 8 a 40 ms
Atraso de Abertura: 4 a 16 ms
Potência do Circuito de Controle:
AC-15: 1,5 A
AC-21: 1,5 A
AC-22: 1,5 A
AC-23: 1,5 A
DC-13: 0,5 A
Circuito Auxiliar
Contatos NO: 1
Contatos NC: 1
Corrente Operacional (AC-12): Máx 10 A
Corrente Operacional (DC-12): Até 10 A (varia por tensão)
Instalação e Montagem
Posição de Montagem: Rotação de +/- 180° possível
Método de Fixação: Montagem por parafuso e encaixe (trilho DIN 35 mm)
Dimensões:
Altura: 85 mm
Largura: 45 mm
Profundidade: 97 mm
Dados de Segurança
Contato Espelho: Sim
Adequação para Função de Segurança: Sim
Taxa de Falha: 100 FIT (taxa de demanda baixa)
Sistema de Desconexão Rápida: Sim
Proteção Contra Curtos-Circuitos
Design do Fusível:
Circuito Principal: gG 63 A (690 V)
Circuito Auxiliar: gG 10 A (500 V)

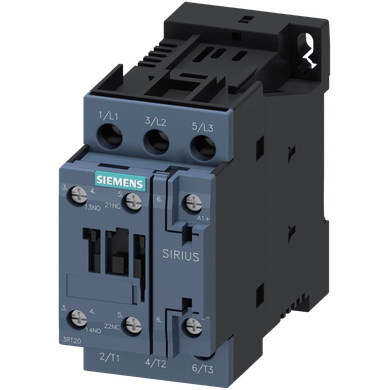

*Imagem meramente ilustrativa
