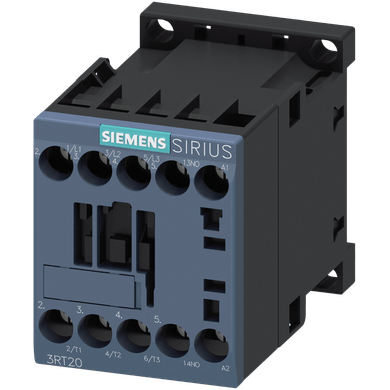

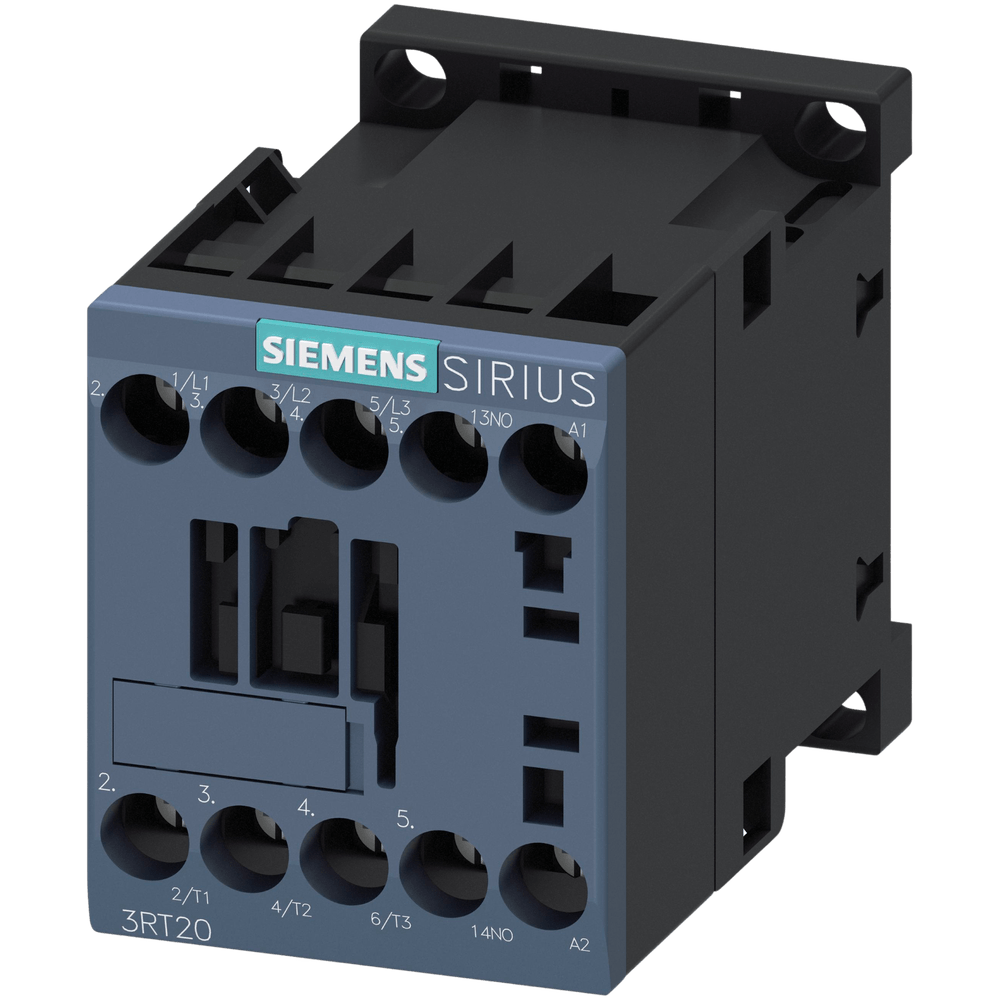

Contator 12A 110Vca 50/60Hz Contatos Principais 2NA+2NF Innovations P/ Manobra de Motor 3RT2517-1AF00 – Siemens

Dados Técnicos Gerais
Tamanho do Contator: S00
Extensão do Produto:

Módulo de Função para Comunicação: Não
Interruptor Auxiliar: Sim
Perda de Potência [W] para valor nominal da corrente:
Em CA em estado de operação quente por polo: 0,5 W
Sem participação de corrente de carga típica: 1,5 W
Tipo de Cálculo de Perda de Potência: Dependente do polo, quadrática
Tensão de Isolamento:
Do circuito principal com grau de poluição 3 (valor nominal): 690 V
Do circuito auxiliar com grau de poluição 3 (valor nominal): 690 V
Resistência a Sobretensão:
Circuito principal (valor nominal): 6 kV
Circuito auxiliar (valor nominal): 6 kV
Tensão Máxima Permitida para Separação Protetora entre Bobina e Contatos Principais (conforme EN 60947-1): 400 V
Resistência ao Choque com Impulso Retangular:
Em CA: 7,3g / 5 ms, 4,7g / 10 ms
Resistência ao Choque com Impulso Senoidal:
Em CA: 11,4g / 5 ms, 7,3g / 10 ms
Durabilidade Mecânica (Ciclos de Operação):
Do contator, típico: 30.000.000
Do contator com bloco de interruptor auxiliar otimizado eletronicamente adicionado, típico: 5.000.000
Do contator com bloco de interruptor auxiliar adicionado, típico: 10.000.000
Código de Referência de Acordo com IEC 81346-2: Q
Proibição de Substâncias (Data): 01/10/2009
Peso: 0,233 kg
Condições Ambientais
Altitude de Instalação Máxima Acima do Nível do Mar: 2.000 m
Temperatura Ambiente:

Durante operação: -25 ... +60 °C
Durante armazenamento: -55 ... +80 °C
Umidade Relativa:
Mínima: 10%
Máxima a 55 °C (conforme IEC 60068-2-30): 95%
Declaração Ambiental do Produto (EPD): Sim
Potencial de Aquecimento Global [CO2 eq] Total: 39,6 kg
Potencial de Aquecimento Global [CO2 eq] Durante a Fabricação: 1,18 kg
Potencial de Aquecimento Global [CO2 eq] Durante Operação: 38,5 kg
Potencial de Aquecimento Global [CO2 eq] Após o Fim da Vida Útil: -0,155 kg

Circuito Principal
Número de Polos do Circuito de Corrente Principal: 4
Número de Contatos NA para Contatos Principais: 2
Número de Contatos NF para Contatos Principais: 2
Corrente Operacional:

Em AC-1 até 690 V:
A 40 °C (valor nominal): 22 A
A 60 °C (valor nominal): 20 A
Em AC-2 e AC-3 a 400 V:
Por contato NA (valor nominal): 12 A
Por contato NF (valor nominal): 9 A
Seção Transversal Mínima do Circuito Principal com Valor Máximo de AC-1: 4 mm²
Corrente Operacional em DC-1 por Caminho de Corrente:
Em 24 V (valor nominal): 20 A
Em 110 V (valor nominal): 2,1 A
Em 220 V (valor nominal): 0,8 A
Em 440 V (valor nominal): 0,6 A
Corrente Operacional em DC-1 com 2 Caminhos de Corrente em Série:
Em 24 V (valor nominal): 20 A
Em 110 V (valor nominal): 12 A
Em 220 V (valor nominal): 1,6 A
Em 440 V (valor nominal): 0,8 A
Corrente Operacional em DC-3 e DC-5 por Caminho de Corrente:
Em 24 V (por contato NF e NA): 20 A
Em 110 V (por contato NF): 0,075 A
Em 110 V (por contato NA): 0,15 A
Em 220 V (por contato NF): 0,375 A
Em 220 V (por contato NA): 0,75 A
Corrente Operacional em DC-3 e DC-5 com 2 Caminhos de Corrente em Série:
Em 24 V (por contato NF e NA): 20 A
Em 110 V (por contato NF): 0,175 A
Em 110 V (por contato NA): 0,35 A
Potência de Operação em AC-2 e AC-3:

Em 230 V (por contato NF): 2,2 kW
Em 230 V (por contato NA): 3 kW
Em 400 V (por contato NF): 4 kW
Em 400 V (por contato NA): 5,5 kW
Corrente Suportada de Curto Prazo em Estado Frio (até 40 °C):

Limitada a 1 s, máx.: 125 A
Limitada a 5 s, máx.: 123 A
Limitada a 10 s, máx.: 96 A
Limitada a 30 s, máx.: 74 A
Limitada a 60 s, máx.: 61 A
Perda de Potência [W]:

Em AC-3 a 400 V por condutor: 0,5 W
Em AC-3e a 400 V por condutor: 0,5 W
Frequência de Comutação Sem Carga:

Em CA: 10.000/h
Em CC: 10.000/h
Frequência de Operação Máxima em AC-1: 1.000/h
Circuito de Controle
Tipo de Tensão da Tensão de Alimentação de Controle: CA
Tensão de Alimentação de Controle em CA:

A 50 Hz (valor nominal): 110 V
A 60 Hz (valor nominal): 110 V
Faixa de Operação da Tensão de Controle Nominal:
A 50 Hz: 0,8 ... 1,1
A 60 Hz: 0,85 ... 1,1
Potência Aparente de Acionamento da Bobina Magnética em CA:

A 50 Hz: 37 VA
A 60 Hz: 33 VA
Fator de Potência Indutiva com Potência de Fechamento da Bobina:
A 50 Hz: 0,8
A 60 Hz: 0,75
Potência Aparente de Retenção da Bobina Magnética em CA:

A 50 Hz: 5,7 VA
A 60 Hz: 4,4 VA
Fator de Potência Indutiva com Potência de Retenção da Bobina: 0,25

Tempo de Fechamento:

Em CA: 9 ... 35 ms
Tempo de Abertura:
Em CA: 4 ... 15 ms
Tempo de Arco Elétrico: 10 ... 15 ms
Circuito Auxiliar
Número de Contatos NF Instantâneos: 0
Número de Contatos NA Instantâneos: 0
Corrente Operacional Máxima em AC-12: 10 A
Corrente Operacional em AC-15:

A 230 V (valor nominal): 10 A
A 400 V (valor nominal): 3 A
Corrente Operacional em DC-12:
A 48 V (valor nominal): 6 A
A 60 V (valor nominal): 6 A
A 110 V (valor nominal): 3 A
A 125 V (valor nominal): 2 A
A 220 V (valor nominal): 1 A
A 600 V (valor nominal): 0,15 A
Corrente Operacional em DC-13:
A 24 V (valor nominal): 10 A
A 48 V (valor nominal): 2 A
A 60 V (valor nominal): 2 A
A 110 V (valor nominal): 1 A
A 125 V (valor nominal): 0,75 A
A 220 V (valor nominal): 0,3 A
