Contator 230V P/ Capacitor 25kVAr Em 380V 3RT2627-1AL25 - Siemens

Contator de Capacitores SIRIUS 3RT26:
Nome da Marca: SIRIUS
Designação do Produto: Contator de Capacitores
Tipo de Produto: 3RT26
Dados Técnicos Gerais:

Tamanho do Contator: S0
Extensão do Produto: Sem chave auxiliar
Perda de Potência [W]:
Em AC no estado de operação quente por polo: 2,7 W
Sem carga, perda típica: 2,7 W
Cálculo da Perda de Potência: Quadrático dependendo do polo
Tensão de Isolação:
Circuito Principal (grau de poluição 3): 690 V
Circuito Auxiliar (grau de poluição 3): 690 V
Resistência à Tensão de Surto:
Circuito Principal: 6 kV
Circuito Auxiliar: 6 kV
Máxima Tensão Permissível para Separação Protetora: 400 V
Resistência ao Choque:
Com impulso retangular em AC: 8,3g / 5 ms, 5,3g / 10 ms
Com pulso senoidal em AC: 13,5g / 5 ms, 8,3g / 10 ms
Vida Útil Mecânica: Típica de 3.000.000 ciclos (com bloco auxiliar adicionado)
Durabilidade Elétrica: 200.000 ciclos
Código de Referência (IEC 81346-2): Q
Proibição de Substâncias (Data): 05/01/2014
Peso: 0,554 kg
Condições Ambientais:

Altura de Instalação: Máx. 2.000 m
Temperatura Ambiente:
Durante a operação: -25 ... +60 °C
Durante o armazenamento: -55 ... +80 °C
Umidade Relativa Mínima: 10%
Umidade Relativa Máxima (55 °C): 95% (segundo IEC 60068-2-30)
Circuito Principal:

Número de Polos: 3
Número de Contatos NA: 3
Número de Contatos NF: 0
Corrente Operacional em AC-6b (690 V, 60 °C): 36 A
Potência Reativa Operacional em AC-6b:
230 V: 5 ... 14 kvar
400 V: 8 ... 25 kvar
500 V: 10 ... 31 kvar
690 V: 14 ... 43 kvar
Frequência de Chaveamento Sem Carga: 500 1/h
Frequência Operacional em AC-6b: Máx. 100 1/h para 230 V, 240 V, 400 V, 480 V, 500 V, 600 V; 72 1/h para 690 V
Circuito de Controle:

Tipo de Tensão: AC
Tensão de Alimentação de Controle em AC: 230 V (50/60 Hz)
Fator de Área de Trabalho:
50 Hz: 0,8 ... 1,1
60 Hz: 0,85 ... 1,1
Potência Aparente de Ação da Bobina em AC: 81 VA
Potência Aparente de Retenção da Bobina em AC: 10,5 VA
Atraso de Fechamento: 8 ... 40 ms
Atraso de Abertura: 4 ... 16 ms
Tempo de Arco: 10 ... 10 ms
Circuito Auxiliar:

Número de Contatos NF: 2 (instantâneos)
Número de Contatos NA: 1 (instantâneo)
Corrente Operacional dos Contatos Auxiliares em AC-12: Máx. 10 A
Corrente Operacional dos Contatos Auxiliares em AC-15:
230 V: 6 A
400 V: 3 A
690 V: 1 A
Corrente Operacional dos Contatos Auxiliares em DC-13:
24 V: 6 A
60 V: 2 A
110 V: 1 A
Proteção Contra Curto-Circuito:

Design do Fusível para Proteção do Circuito Principal: gG: 80 A (690 V, 50 kA)
Fusível para Proteção do Interruptor Auxiliar: gG: 10 A (500 V, 1 kA)
Montagem e Dimensões:

Posição de Montagem: Rotação de +/-180° em superfície vertical; inclinação de +/- 22,5°
Método de Fixação: Montagem aparafusada e de encaixe em trilho DIN de 35 mm
Dimensões:
Altura: 135 mm
Largura: 45 mm
Profundidade: 155 mm
Conexões/Terminais:

Tipo de Conexão Elétrica:
Circuito Principal: Terminais tipo parafuso
Circuito Auxiliar e de Controle: Terminais tipo parafuso

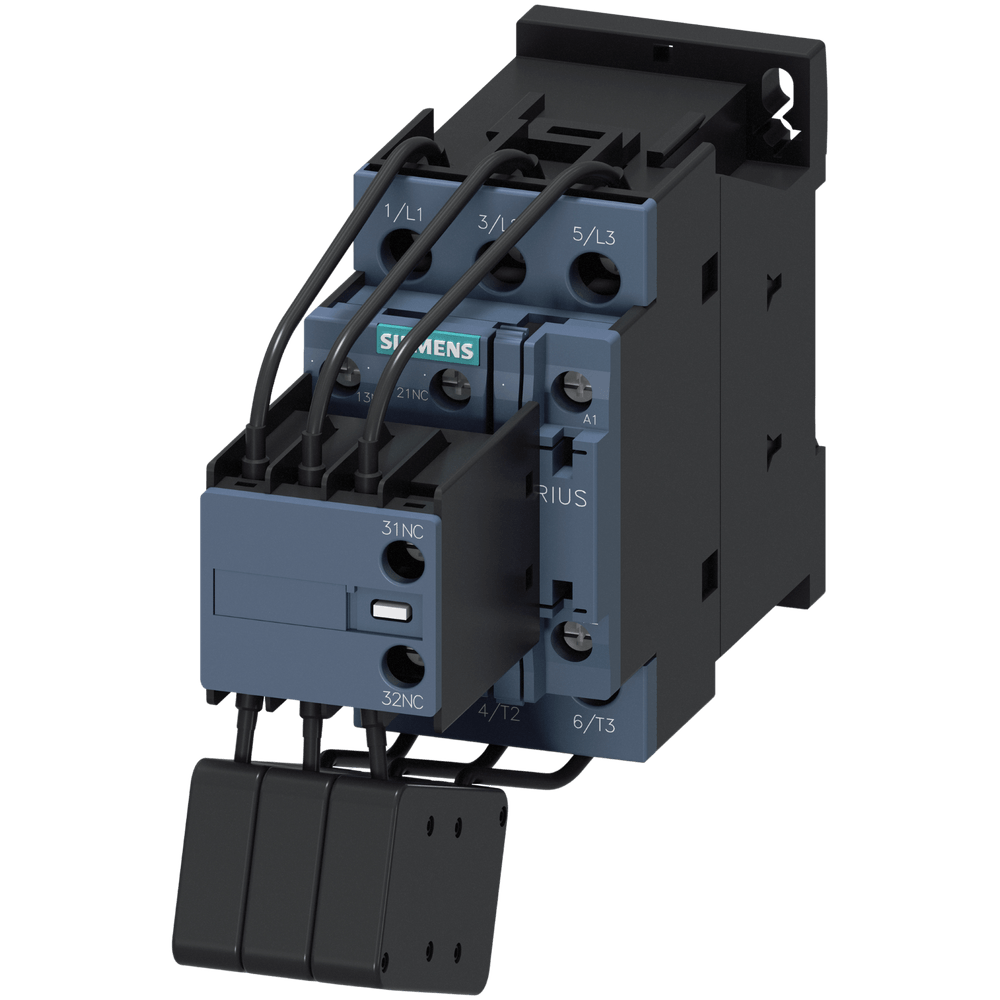

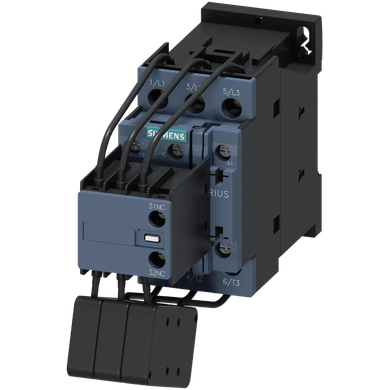

*Imagem meramente Ilustrativa
