Contator Auxiliar 120Vca 4NA Cód. 3RH1140-1AK20 – Siemens

Contator Auxiliar 120Vca 4NA Cód. 3RH1140-1AK20 – Siemens

Nome da Marca: SIRIUS
Designação do Produto: Contator Auxiliar

Dados Técnicos Gerais
Tamanho do Contator: S00
Extensão do Produto: Chave auxiliar: Sim
Tensão de Isolação: 690 V (grau de poluição 3)
Resistência à Tensão de Surto: 6 kV
Resistência ao Choque: 10g / 5 ms e 5g / 10 ms
Vida Útil Mecânica:
Contator: 30.000.000 ciclos
Com bloco de chave auxiliar otimizado eletronicamente: 5.000.000 ciclos
Com bloco de chave auxiliar: 10.000.000 ciclos
Código de Referência (IEC 81346-2): K
Proibição de Substâncias (Data): 07/01/2006
Peso: 0,201 kg
Condições Ambientais
Altura de Instalação Máxima: 2.000 m acima do nível do mar
Temperatura Ambiente:
Durante a operação: -25 ... +60 °C
Durante o armazenamento: -55 ... +80 °C
Durante o transporte: -55 ... +80 °C
Circuito de Controle
Tipo de Tensão da Alimentação de Controle: AC
Tensão de Alimentação de Controle (AC):
50 Hz: 120 V
60 Hz: 120 V
Frequência da Tensão de Alimentação:
1: 50 Hz
2: 60 Hz
Fator de Operação da Tensão de Alimentação da Bobina:
50 Hz: 0.8 ... 1.1
60 Hz: 0.85 ... 1.1
Potência Aparente de Atuação da Bobina: 27 VA
Fator de Potência Indutiva: 0.8
Potência Aparente de Manutenção da Bobina: 4.6 VA
Fator de Potência Indutiva com Potência de Manutenção: 0.27
Contatos Auxiliares
Número de Contatos NC para Contatos Auxiliares: 0
Número de Contatos NO para Contatos Auxiliares: 4
Contato instantâneo: 4
Número de Contatos CO: 0
Identificação dos Elementos de Comutação: 40 E
Corrente Operacional
AC-12: Máx. 10 A
AC-15:
230 V: 6 A
400 V: 3 A
500 V: 2 A
690 V: 1 A
DC-12:
24 V: 10 A
110 V: 3 A
220 V: 1 A
DC-13:
24 V: 10 A
110 V: 1 A
220 V: 0.27 A
Confiabilidade de Contato dos Contatos Auxiliares: 1 falha em 100 milhões (17 V, 1 mA)
Proteção Contra Curto-Circuito
Design do Fusível: Link de fusível necessário para proteção de curto-circuito do chave auxiliar: gL/gG: 10 A
Instalação e Dimensões
Posição de Montagem: +/-180° de rotação em superfície de montagem vertical; pode ser inclinado para frente e para trás por +/- 22.5° em superfície de montagem vertical.
Método de Fixação: Montagem por parafuso e encaixe.
Dimensões:
Altura: 57,5 mm
Largura: 45 mm
Profundidade: 72 mm
Espaçamento Necessário: 0 mm para montagem lado a lado.
Conexões / Terminais
Tipo de Conexão Elétrica: Terminais de parafuso para circuito auxiliar e de controle.
Seções Transversais de Condutores Conectáveis:
Contatos auxiliares:
Sólido: 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm²
Fino: 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
Dados Relacionados à Segurança
Proporção de Falhas Perigosas:
Baixa Taxa de Demanda (SN 31920): 40%
Alta Taxa de Demanda (SN 31920): 75%
Valor B10 com Alta Taxa de Demanda (SN 31920): 1.000.000; com 0.3 x Ie
Valor T1: 20 anos para intervalo de teste de prova ou vida útil segundo IEC 61508
Proteção Elétrica: Proteção contra choque elétrico: seguro para os dedos.

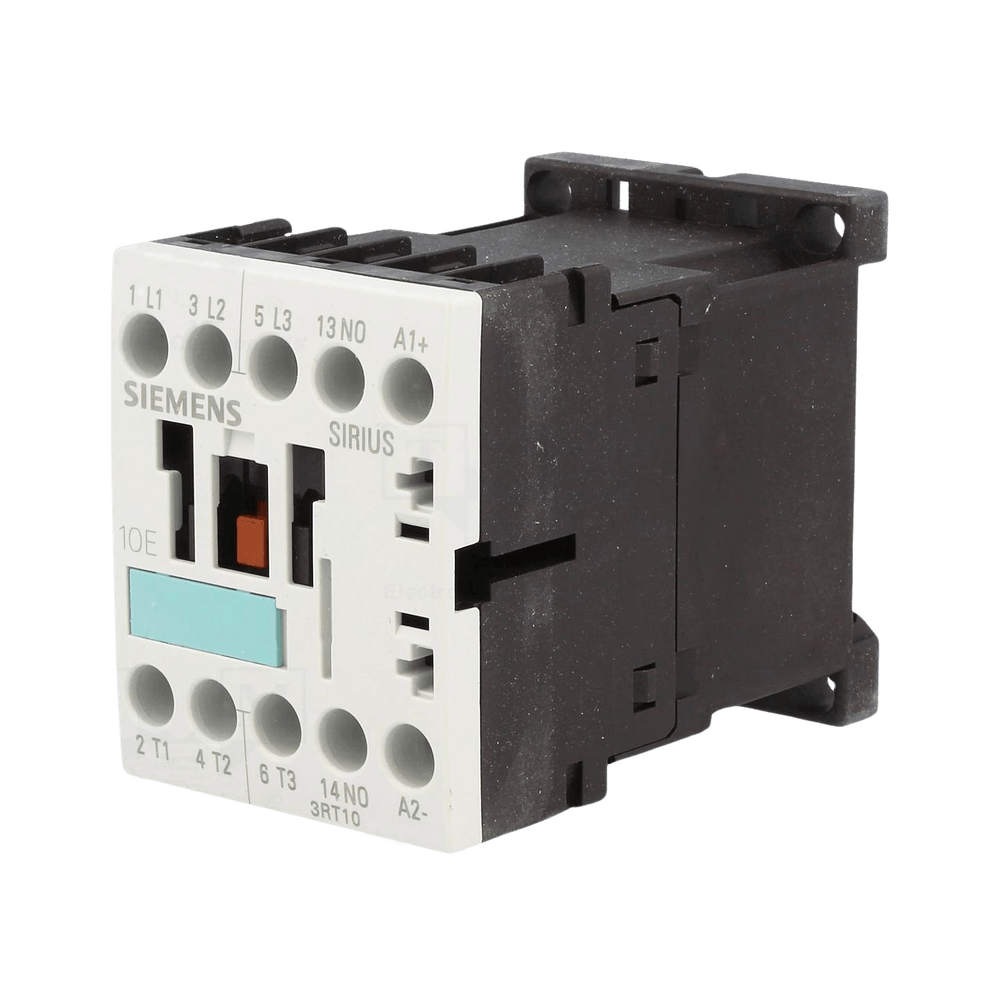

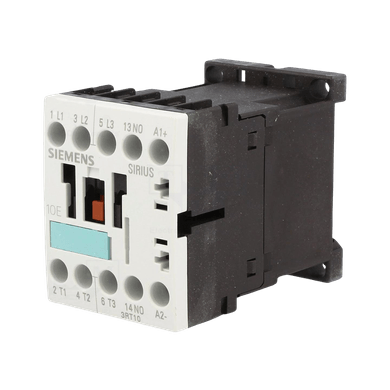

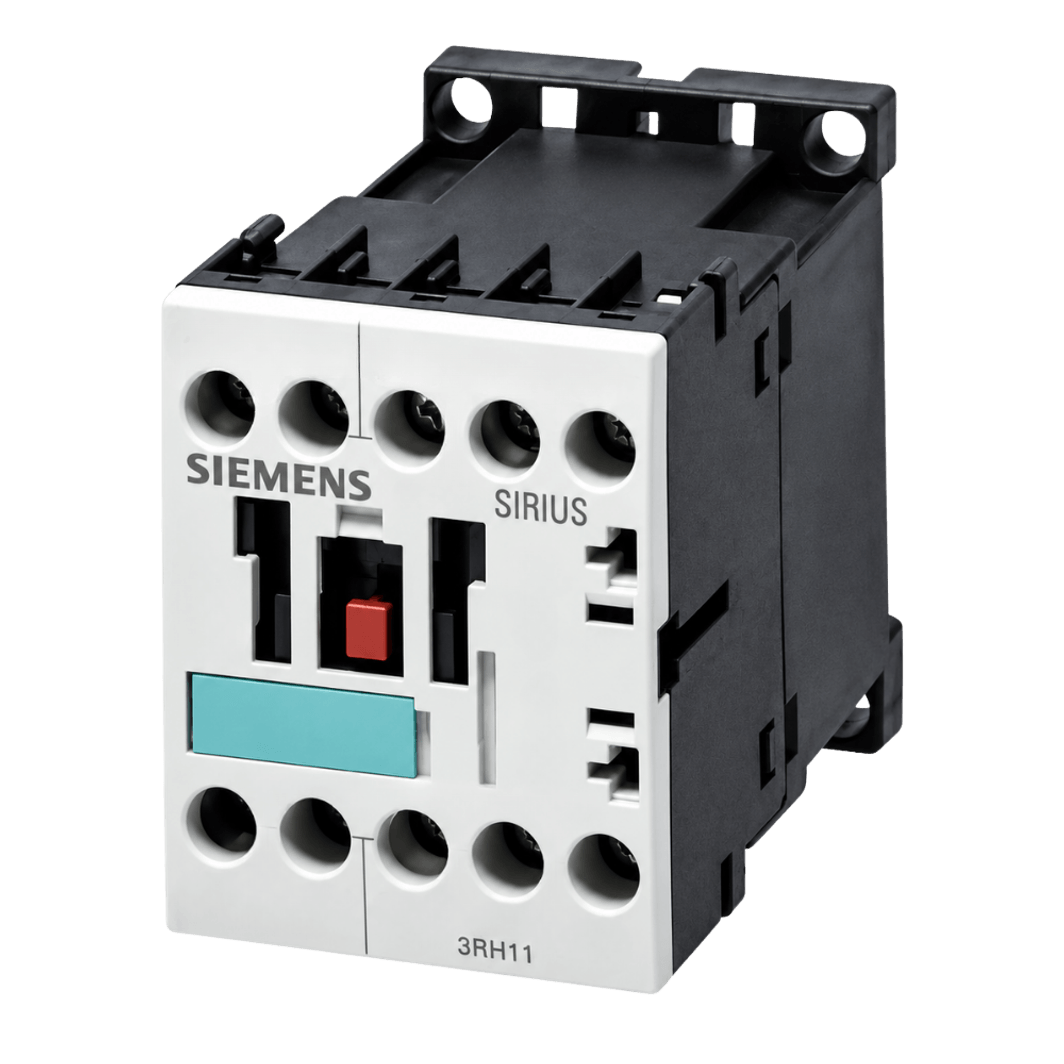

*Imagem meramente ilustrativa*
