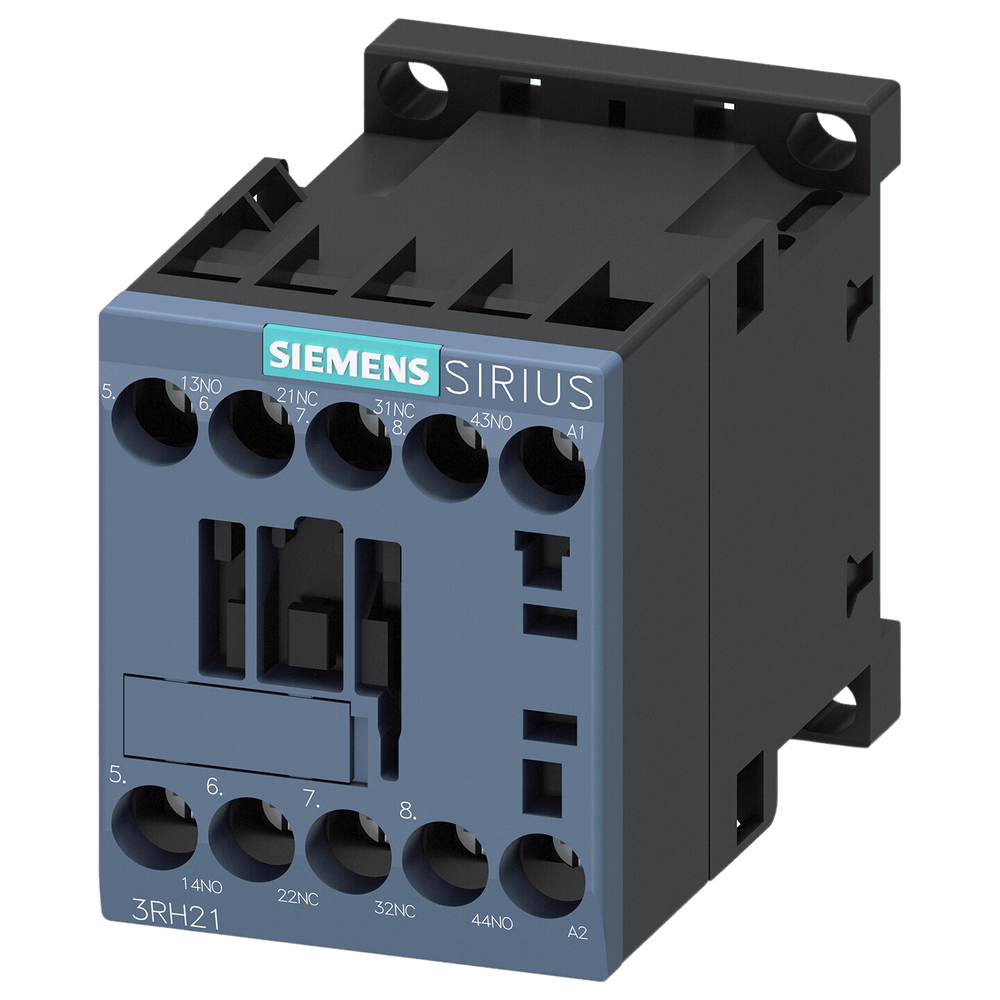

Contator Auxiliar 24Vca 50/60Hz Innovations 3RH2122-1AB00 - Siemens

Nome da Marca: SIRIUS
Designação do Produto: Contactor Auxiliar
Designação do Tipo de Produto: 3RH2

Dados Técnicos Gerais
Tamanho do Contator: S00
Expansão do Produto: Interruptor Auxiliar Si
Potência de Perda [W]: 1,43 W
Tensão de Isolamento: 690 V (Grau de Poluição 3)
Tensão de Impulso Suportável: 6 kV
Resistência ao Choque (Impulso Retangular):
CA: 7,3g / 5 ms, 4,7g / 10 ms
Resistência ao Choque (Pulso Senoidal):
CA: 11,4g / 5 ms, 7,3g / 10 ms
Durabilidade Mecânica:
Do Contator: 30.000.000 ciclos
Com Bloco de Interruptor Auxiliar Montado: 10.000.000 ciclos
Identificação de Referência (IEC 81346-2:2009): K
Diretiva RSP (Data): 10/01/2009
Peso: 0,231 kg
Condições Ambientais
Altura de Montagem: Máximo 2.000 m
Temperatura Ambiente:
Durante Operação: -25 ... +60 °C
Durante Armazenamento: -55 ... +80 °C
Umidade Relativa do Ar:
Mínimo: 10%
Máximo (55 °C, IEC 60068-2-30): 95%
Environmental Footprint
Declaração Ambiental de Produto (EPD): Si
Potencial de Aquecimento Global [CO2 eq]:
Total: 49,2 kg
Durante Fabricação: 1,15 kg
Durante Operação: 48,2 kg
Após Vida Útil: -0,139 kg
Circuito de Corrente Principal
Frequência de Arranque sem Carga:
CA: 10.000 1/h
CC: 10.000 1/h
Circuito de Corrente de Comando/Ativação
Tipo de Tensão da Alimentação de Comando: CA
Tensão de Alimentação de Comando em CA:
50 Hz: 24 V
60 Hz: 24 V
Frequência da Tensão de Alimentação de Comando:
50 Hz: 1
60 Hz: 2
Fator da Área de Trabalho da Tensão de Alimentação da Bobina Magnética em CA:
50 Hz: 0,8 ... 1,1
60 Hz: 0,85 ... 1,1
Potência Aparente de Acionamento da Bobina Magnética em CA: 37 VA
Fator de Potência Indutiva com Potência de Aperto da Bobina: 0,8
Potência Aparente de Retenção da Bobina Magnética em CA: 5,7 VA
Fator de Potência Indutiva com Potência de Retenção da Bobina: 0,25
Retardo de Acionamento em CA: 8 ... 33 ms
Retardo de Abertura em CA: 4 ... 15 ms
Tempo de Arco: 10 ... 15 ms
Circuito de Corrente Secundário
Número de NF para Contatos Auxiliares: 2
Número de NA para Contatos Auxiliares: 2
Indicador e Letra de Identificação para Elementos de Contato: 22 E
Corrente de Serviço em AC-12 Máximo: 10 A
Corrente de Serviço em AC-15
230 V: 10 A
400 V: 3 A
500 V: 2 A
690 V: 1 A
Corrente de Serviço em DC-12
24 V: 10 A
110 V: 3 A
220 V: 1 A
440 V: 0,3 A
600 V: 0,15 A
Corrente de Serviço em DC-13
24 V: 10 A
110 V: 1 A
220 V: 0,3 A
440 V: 0,14 A
600 V: 0,1 A
Proteção e Montagem
Minidisjuntor para Proteção contra Curto-Circuito: Característica C: 6 A; 0,4 kA
Confiabilidade de Contato: Uma comutação errônea por 100 milhões (17 V, 1 mA)
Montagem/Fixação/Dimensões
Posição de Montagem: Vertical, giratório em +/-180º
Tipo de Fixação: Parafusada e de encaixe em carril de 35 mm
Dimensões:
Altura: 57,5 mm
Largura: 45 mm
Profundidade: 73 mm
Segurança
Função do Produto: Operação Positiva de Acordo com IEC 60947-5-1
Adequada para Função de Segurança: Si
Aptidão para Aplicação: Desligamento Orientado para a Segurança
Vida Útil Máxima: 20 anos
Proporção de Falhas Perigosas:
Em Taxa de Demanda Baixa: 40%
Em Taxa de Demanda Elevada: 73%
Taxa de Falhas [FIT]: 100 FIT

*Imagem meramente Ilustrativa
