Contato Auxiliar 3RH2122-1AK20 127VCA 50/60HZ Innovations - Siemens

Nome da marca do produto: SIRIUS
Designação do produto: Contator auxiliar
Designação do tipo de produto: 3RH2

Dados técnicos gerais
Tamanho do contator: S00
Extensão do produto: Chave auxiliar Sim
Perda de potência [W] para valor nominal da corrente sem carga: 1,1 W
Tensão de isolamento com grau de poluição 3 a valor nominal AC: 690 V
Grau de poluição: 3
Resistência à tensão de surto valor nominal: 6 kV
Resistência a choque em impulso retangular:
● AC: 7,3g / 5 ms, 4,7g / 10 ms
Resistência a choque com pulso senoidal:
● AC: 11,4g / 5 ms, 7,3g / 10 ms
Vida útil mecânica (ciclos operacionais):
● Do contator típico: 30.000.000
● Do contator com bloco de chave auxiliar eletronicamente otimizado: 5.000.000
● Do contator com bloco de chave auxiliar: 10.000.000
Código de referência segundo IEC 81346-2: K
Proibição de substâncias (data): 01/10/2009
Peso: 0,232 kg

Condições ambientais
Altura de instalação a partir do nível do mar máxima: 2.000 m
Temperatura ambiente:
● Durante a operação: -25 ... +60 °C
● Durante o armazenamento: -55 ... +80 °C
Umidade relativa mínima: 10 %
Umidade relativa a 55 °C segundo IEC 60068-2-30 máxima: 95 %

Impacto ambiental
Declaração Ambiental de Produto (EPD): Sim
Potencial de Aquecimento Global [CO2 eq] total: 49,2 kg
Potencial de Aquecimento Global [CO2 eq] durante a fabricação: 1,15 kg
Potencial de Aquecimento Global [CO2 eq] durante a operação: 48,2 kg
Potencial de Aquecimento Global [CO2 eq] após o fim da vida útil: -0,139 kg

Circuito principal
Frequência de comutação sem carga:
● AC: 10.000 1/h
● DC: 10.000 1/h

Circuito de controle
Tipo de tensão da tensão de alimentação de controle: AC
Tensão de alimentação de controle em AC:
● A 50 Hz valor nominal: 120 V
● A 60 Hz valor nominal: 120 V
Frequência da tensão de alimentação de controle:
● 1 valor nominal: 50 Hz
● 2 valor nominal: 60 Hz
Fator de faixa operacional da tensão de alimentação de controle valor nominal da bobina magnética em AC:
● A 50 Hz: 0,8 ... 1,1
● A 60 Hz: 0,85 ... 1,1
Potência aparente de acionamento da bobina magnética em AC: 33 VA
Fator de potência indutiva com potência de fechamento da bobina: 0,75
Potência aparente de retenção da bobina magnética em AC: 4,4 VA
Fator de potência indutiva com a potência de retenção da bobina: 0,25
Atraso de fechamento:
● AC: 8 ... 33 ms
Atraso de abertura:
● AC: 4 ... 15 ms
Tempo de arco: 10 ... 15 ms

Circuito auxiliar
Número de contatos NC para contatos auxiliares: 2
● Contato instantâneo: 2
Número de contatos NO para contatos auxiliares: 2
● Contato instantâneo: 2
Número e letra de identificação para elementos de comutação: 22 E
Corrente operacional em AC-12 máxima: 10 A
Corrente operacional em AC-15:
● A 230 V valor nominal: 10 A
● A 400 V valor nominal: 3 A
● A 500 V valor nominal: 2 A
● A 690 V valor nominal: 1 A
Corrente operacional em 1 caminho de corrente em DC-12:
● A 24 V valor nominal: 10 A
● A 110 V valor nominal: 3 A
● A 220 V valor nominal: 1 A
● A 440 V valor nominal: 0,3 A
● A 600 V valor nominal: 0,15 A
Corrente operacional com 2 caminhos de corrente em série em DC-12:
● A 24 V valor nominal: 10 A
● A 60 V valor nominal: 10 A
● A 110 V valor nominal: 4 A
● A 220 V valor nominal: 2 A
● A 440 V valor nominal: 1,3 A
● A 600 V valor nominal: 0,65 A
Corrente operacional com 3 caminhos de corrente em série em DC-12:
● A 24 V valor nominal: 10 A
● A 60 V valor nominal: 10 A
● A 110 V valor nominal: 10 A
● A 220 V valor nominal: 3,6 A
● A 440 V valor nominal: 2,5 A
● A 600 V valor nominal: 1,8 A
Frequência operacional em DC-12 máxima: 1.000 1/h
Corrente operacional em 1 caminho de corrente em DC-13:
● A 24 V valor nominal: 10 A
● A 110 V valor nominal: 1 A
● A 220 V valor nominal: 0,3 A
● A 440 V valor nominal: 0,14 A
● A 600 V valor nominal: 0,1 A
Corrente operacional com 2 caminhos de corrente em série em DC-13:
● A 24 V valor nominal: 10 A
● A 60 V valor nominal: 3,5 A
● A 110 V valor nominal: 1,3 A
● A 220 V valor nominal: 0,9 A
● A 440 V valor nominal: 0,2 A
● A 600 V valor nominal: 0,1 A
Corrente operacional com 3 caminhos de corrente em série em DC-13:
● A 24 V valor nominal: 10 A
● A 60 V valor nominal: 4,7 A
● A 110 V valor nominal: 3 A
● A 220 V valor nominal: 1,2 A
● A 440 V valor nominal: 0,5 A
● A 600 V valor nominal: 0,26 A
Frequência operacional em DC-13 máxima: 1.000 1/h

Projeto do disjuntor miniatura para proteção contra curto-circuito do circuito auxiliar até 230 V:
Características C: 6 A; 0,4 kA
Confiabilidade de contato dos contatos auxiliares: 1 falha de comutação por 100 milhões (17 V, 1 mA)

Classificações UL/CSA
Classificação de contato dos contatos auxiliares segundo UL: A600 / Q600
Proteção contra curto-circuito
Projeto do fusível para proteção contra curto-circuito da chave auxiliar: necessário
Fusível gL/gG: 10 A

Instalação/montagem/dimensões
Posição de montagem: rotação de +/- 180° possível em superfície de montagem vertical; pode ser inclinado para frente e para trás em +/- 22,5° em superfície de montagem vertical
Método de fixação: montagem por parafuso e encaixe em trilho DIN de 35 mm
Altura: 57,5 mm
Largura: 45 mm
Profundidade: 73 mm
Espaçamento requerido:
● Com montagem lado a lado
— Para frente: 10 mm
— Para cima: 10 mm
— Para baixo: 10 mm
— Na lateral: 0 mm
● Para partes aterradas
— Para frente: 10 mm
— Para cima: 10 mm
— Na lateral: 6 mm
— Para baixo: 10 mm
● Para partes energizadas
— Para frente: 10 mm
— Para cima: 10 mm
— Para baixo: 10 mm
— Na lateral: 6 mm

Conexões/Terminais
Tipo de conexão elétrica para circuito auxiliar e de controle: Terminais de parafuso
Tipo de seções de condutores conectáveis:
● Para contatos auxiliares
— Sólido ou trançado: 2x (0,5 ... 1mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— Finamente trançado com processamento de extremidades: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● Para cabos AWG para contatos auxiliares: 2x (20 ... 16), 2x (18 ... 14), 2x 12

Dados relacionados à segurança
Função do produto:
● Operação positiva conforme IEC 60947-5-1: Sim
● Adequado para função de segurança: Sim
Adequação para uso: Desligamento relacionado à segurança: Sim
Vida útil máxima: 20 anos
Proporção de falhas perigosas:
● Com taxa de demanda baixa conforme SN 31920: 40 %
● Com taxa de demanda alta conforme SN 31920: 73 %
Valor B10 com taxa de demanda alta conforme SN 31920: 1.000.000; com 0,3 x Ie
Taxa de falhas [FIT] com taxa de demanda baixa conforme SN 31920: 100 FIT

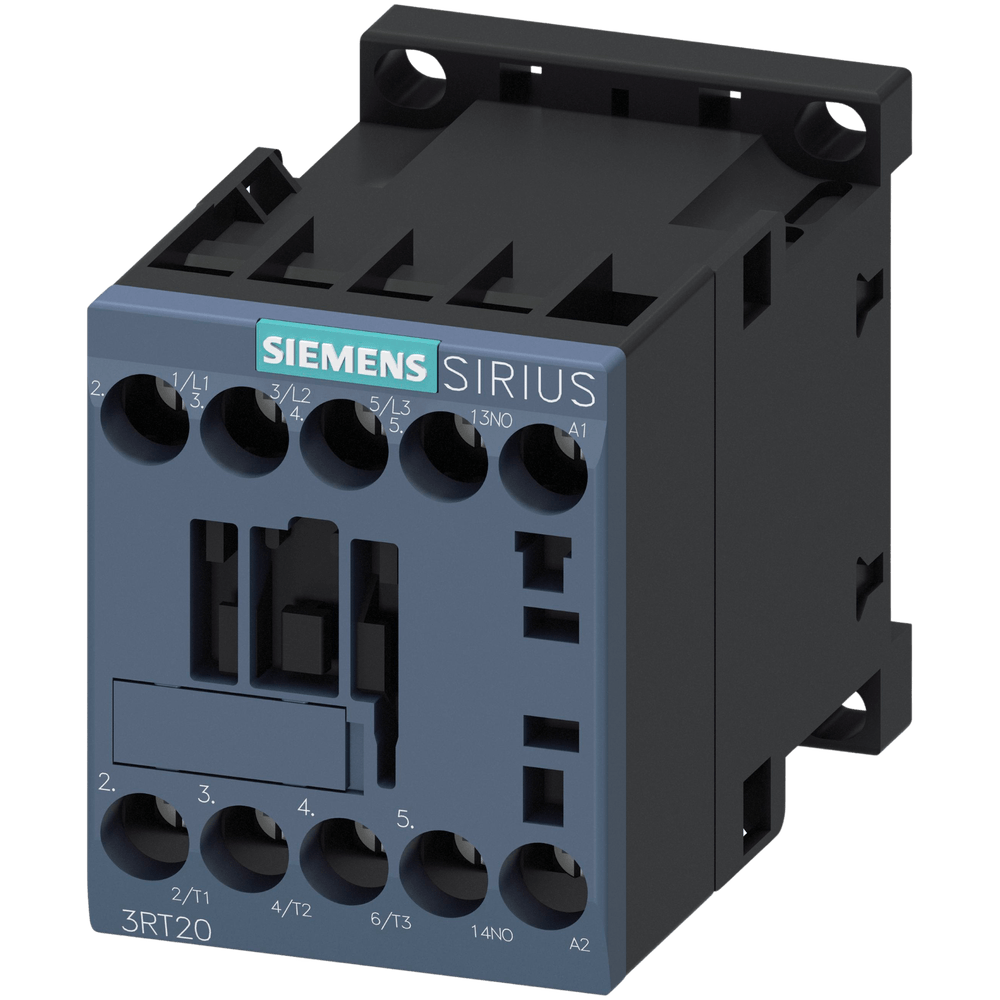

*Imagem meramente Ilustrativa*
