Contator Auxiliar 220Vca 50/60Hz Innovations 3RH2122-1AN20 - Siemens

Nome da Marca: SIRIUS
Designação do Produto: Contactor Auxiliar
Designação do Tipo de Produto: 3RH2

Dados Técnicos Gerais
Tamanho do Contator: S00
Expansão do Produto: Interruptor Auxiliar Si
Potência de Perda [W] em Valor Nominal de Corrente Sem Percentagem de Corrente de Carga Típica: 1,1 W
Tensão de Isolamento com Grau de Poluição 3 em CA Valor Nominal: 690 V
Grau de Poluição: 3
Tensão de Impulso Suportável Valor Nominal: 6 kV
Resistência ao Choque com Impulso Retangular:
Em CA: 7,3g / 5 ms, 4,7g / 10 ms
Resistência ao Choque com Pulso Senoidal:
Em CA: 11,4g / 5 ms, 7,3g / 10 ms
Durabilidade Mecânica:
Do Contator Típica: 30.000.000
Do Contator com Bloco de Interruptor Auxiliar Eletronicamente Adequado Montado Típica: 5.000.000
Do Contator com Bloco de Interruptor Auxiliar Montado Típica: 10.000.000
Identificação de Referência de Acordo com IEC 81346-2:2009: K
Diretiva RSP (Data): 10/01/2009
Peso: 0,234 kg
Condições Ambientais
Altura de Montagem Acima do Nível do Mar: Máximo 2.000 m
Temperatura Ambiente:
Durante Operação: -25 ... +60 °C
Durante Armazenamento: -55 ... +80 °C
Umidade Relativa do Ar:
Mínimo: 10 %
Máximo com 55 ºC (de acordo com IEC 60068-2-30): 95 %
Pegada Ambiental
Declaração Ambiental do Produto (EPD): Si
Potencial de Aquecimento Global [CO2 eq] Total: 49,2 kg
Potencial de Aquecimento Global [CO2 eq] Durante Fabricação: 1,15 kg
Potencial de Aquecimento Global [CO2 eq] Durante Operação: 48,2 kg
Potencial de Aquecimento Global [CO2 eq] Após Final da Vida Útil: -0,139 kg
Circuito de Corrente de Comando/Ativação
Tipo de Tensão da Alimentação de Comando: CA
Tensão de Alimentação de Comando em CA:
Em 50 Hz Valor Nominal: 220 V
Em 60 Hz Valor Nominal: 220 V
Frequência da Tensão de Alimentação de Comando:
1 Valor Nominal: 50 Hz
2 Valor Nominal: 60 Hz
Fator da Área de Trabalho da Tensão de Alimentação da Bobina Magnética em CA:
Em 50 Hz: 0,8 ... 1,1
Em 60 Hz: 0,85 ... 1,1
Potência Aparente de Acionamento da Bobina Magnética em CA: 33 VA
Fator de Potência Indutiva com Potência de Aperto da Bobina: 0,75
Potência Aparente de Retenção da Bobina Magnética em CA: 4,4 VA
Fator de Potência Indutiva com Potência de Retenção da Bobina: 0,25
Retardo de Acionamento em CA: 8 ... 33 ms
Retardo de Abertura em CA: 4 ... 15 ms
Tempo de Arco: 10 ... 15 ms
Circuito de Corrente Secundário
Número de NF para Contatos Auxiliares: 2

Comutável sem Atraso: 2
Número de NA para Contatos Auxiliares: 2

Comutável sem Atraso: 2
Indicador e Letra de Identificação para Elementos de Contato: 22 E

Corrente de Serviço em AC-12 Máximo: 10 A

Corrente de Serviço em AC-15:

Com 230 V Valor Nominal: 10 A
Com 400 V Valor Nominal: 3 A
Com 500 V Valor Nominal: 2 A
Com 690 V Valor Nominal: 1 A
Corrente de Serviço com 1 Caminho de Corrente em DC-12:

Em 24 V Valor Nominal: 10 A
Com 110 V Valor Nominal: 3 A
Com 220 V Valor Nominal: 1 A
Com 440 V Valor Nominal: 0,3 A
Com 600 V Valor Nominal: 0,15 A
Corrente de Serviço com 2 Caminhos de Corrente em DC-12:

Em 24 V Valor Nominal: 10 A
Com 60 V Valor Nominal: 10 A
Com 110 V Valor Nominal: 4 A
Com 220 V Valor Nominal: 2 A
Com 440 V Valor Nominal: 1,3 A
Com 600 V Valor Nominal: 0,65 A
Corrente de Serviço com 3 Caminhos de Corrente em DC-12:

Em 24 V Valor Nominal: 10 A
Com 60 V Valor Nominal: 10 A
Com 110 V Valor Nominal: 10 A
Com 220 V Valor Nominal: 3,6 A
Com 440 V Valor Nominal: 2,5 A
Com 600 V Valor Nominal: 1,8 A
Frequência de Manobra em DC-12 Máximo: 1.000 1/h

Corrente de Serviço com 1 Caminho de Corrente em DC-13:

Em 24 V Valor Nominal: 10 A
Com 110 V Valor Nominal: 1 A
Com 220 V Valor Nominal: 0,3 A
Com 440 V Valor Nominal: 0,14 A
Com 600 V Valor Nominal: 0,1 A
Corrente de Serviço com 2 Caminhos de Corrente em DC-13:

Em 24 V Valor Nominal: 10 A
Com 60 V Valor Nominal: 3,5 A
Com 110 V Valor Nominal: 1,3 A
Com 220 V Valor Nominal: 0,9 A
Com 440 V Valor Nominal: 0,2 A
Com 600 V Valor Nominal: 0,1 A
Corrente de Serviço com 3 Caminhos de Corrente em DC-13:

Em 24 V Valor Nominal: 10 A
Com 60 V Valor Nominal: 4,7 A
Com 110 V Valor Nominal: 3 A
Com 220 V Valor Nominal: 1,2 A
Com 440 V Valor Nominal: 0,5 A
Com 600 V Valor Nominal: 0,26 A
Frequência de Manobra em DC-13 Máximo: 1.000 1/h

Versão do Minidisjuntor
Para Proteção contra Curto-Circuito do Circuito Auxiliar até 230 V:

Característica C: 6 A; 0,4 kA
Confiabilidade de Contato dos Contatos Auxiliares: Uma Comutação Errônea por 100 Milhões (17 V, 1 mA)

Valores Nominais UL/CSA
Capacidade de Carga dos Contatos Auxiliares Conforme UL: A600 / Q600
Proteção contra Curto-Circuito
Versão da Unidade para Fusível para Proteção Contra Curto-Circuito do Interruptor Auxiliar Obrigatório:
Fusível gL/gG: 10 A

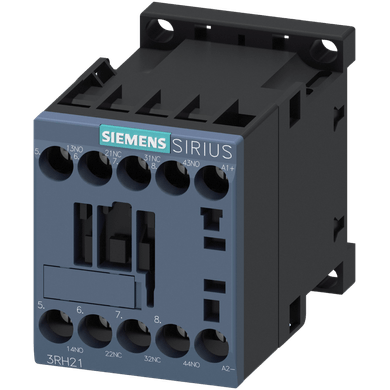

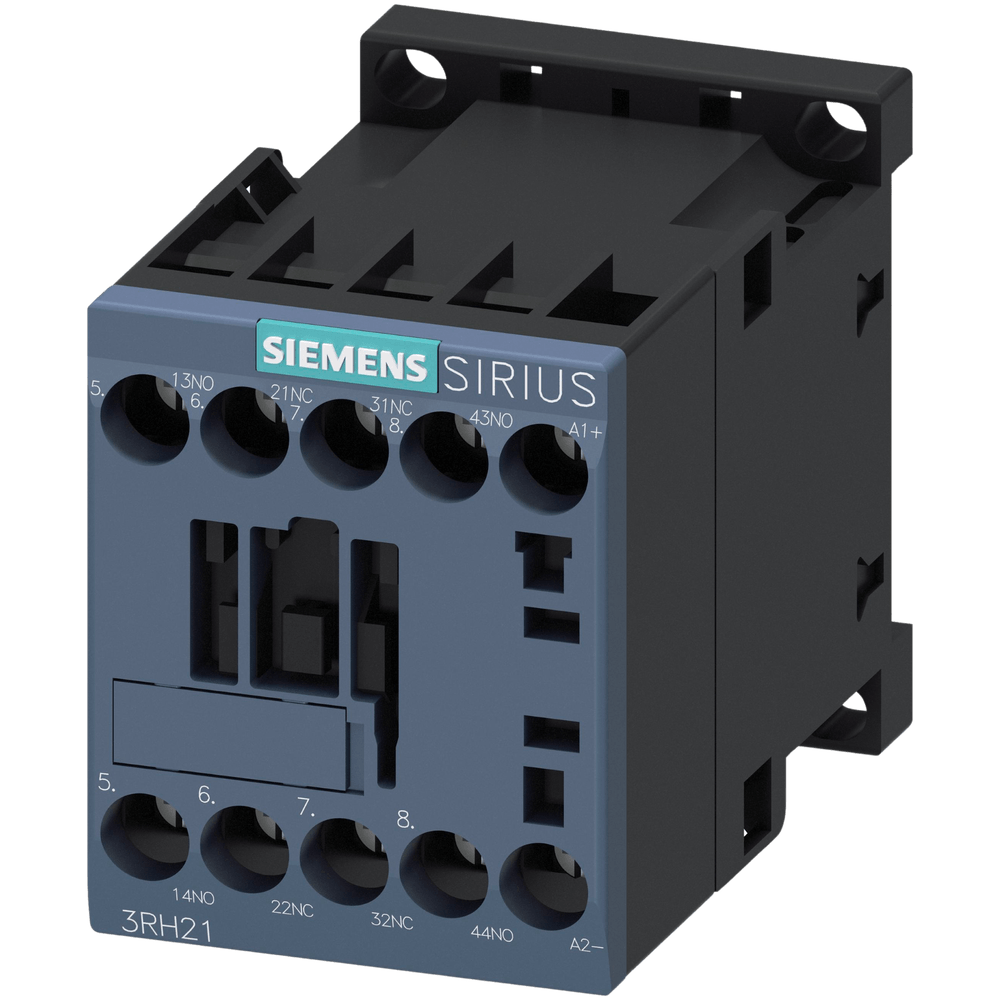

*Imagem meramente Ilustrativa
