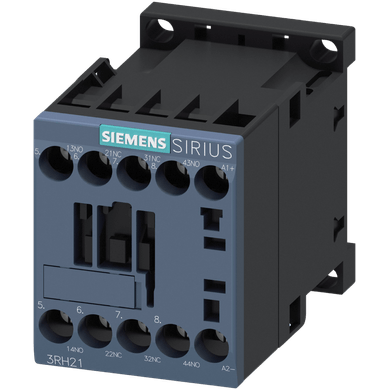

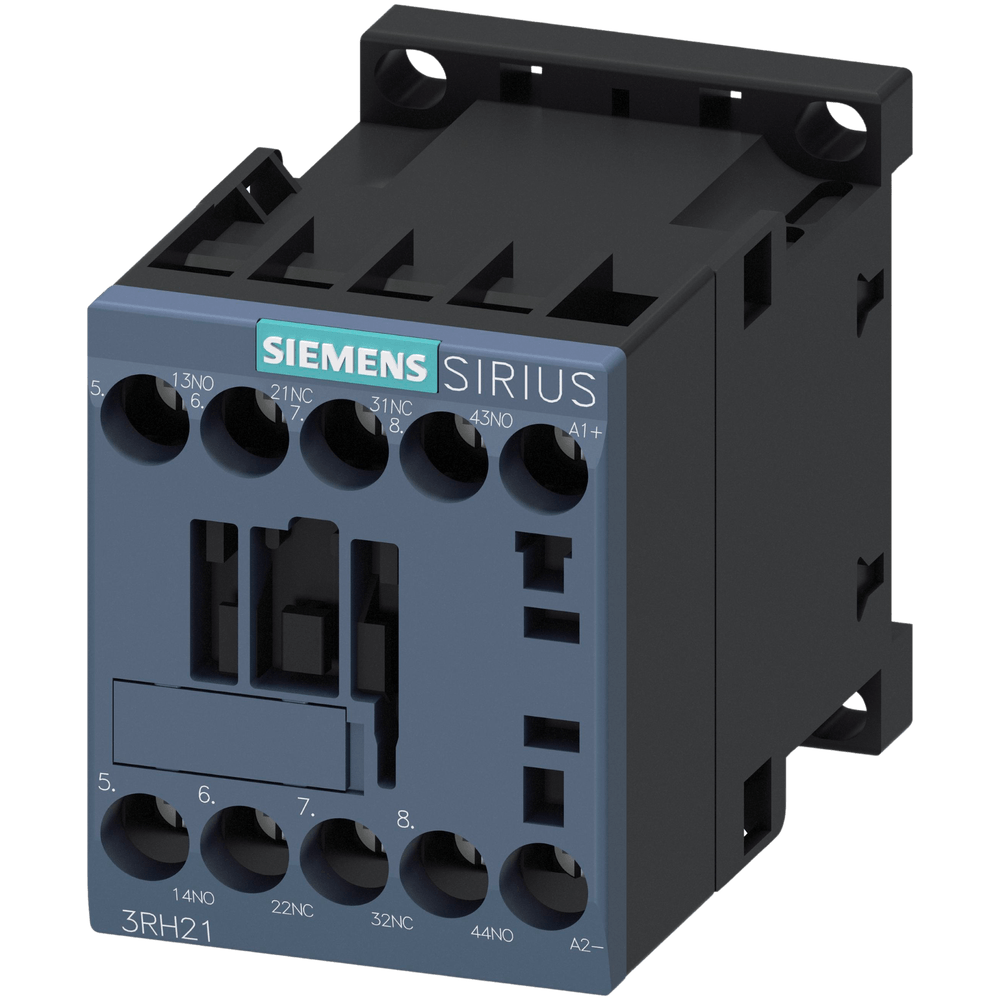

Contactor Auxiliar SIRIUS

Designação do Produto: Contactor Auxiliar
Designação do Tipo de Produto: 3RH2
Dados Técnicos Gerais:

Tamanho do Contator: S00
Expansão do Produto: Interruptor Auxiliar Si
Potência de Perda [W]: 4 W
Tensão de Isolamento (CA): 690 V
Grau de Poluição: 3
Tensão de Impulso Suportável: 6 kV
Resistência ao Choque (Impulso Retangular): 10g / 5 ms, 5g / 10 ms
Resistência ao Choque (Pulso Senoidal): 15g / 5 ms, 8g / 10 ms
Durabilidade Mecânica do Contator: 30 000 000 ciclos
Durabilidade com Bloco de Interruptor Auxiliar Eletronicamente Adequado: 5 000 000 ciclos
Durabilidade com Bloco de Interruptor Auxiliar Montado: 10 000 000 ciclos
Identificação de Referência (IEC 81346-2:2009): K
Diretiva RSP (Data): 10/01/2009
Peso: 0,29 kg
Condições Ambientais:

Altura Máxima: 2 000 m
Temperatura Ambiente:
Durante Operação: -25 ... +60 °C
Durante Armazenamento: -55 ... +80 °C
Umidade Relativa do Ar:
Mínimo: 10 %
Máximo a 55 °C: 95 %
Pegada Ambiental:

Declaração Ambiental de Produto (EPD): Si
Potencial de Aquecimento Global [CO2 eq]:
Total: 133 kg
Durante Fabricação: 1,3 kg
Durante Operação: 132 kg
Após Fim da Vida Útil: -0,227 kg
Circuito de Corrente de Comando/Ativação:

Tipo de Tensão: CC
Tensão de Alimentação de Comando (CC): 125 V
Fator da Área de Trabalho da Tensão de Alimentação da Bobina (CC):
Valor Inicial: 0,8
Valor Final: 1,1
Potência de Aperto da Bobina (CC): 4 W
Potência de Retenção da Bobina (CC): 4 W
Retardo de Acionamento (CC): 30 ... 100 ms
Retardo de Abertura (CC): 7 ... 13 ms
Tempo de Arco: 10 ... 15 ms
Circuito de Corrente Secundário:

Número de NF para Contatos Auxiliares: 2
Comutável Sem Atraso (NF): 2
Número de NA para Contatos Auxiliares: 2
Comutável Sem Atraso (NA): 2
Indicador e Letra de Identificação para Elementos de Contato: 22 E
Corrente de Serviço em AC-12: Máx. 10 A
Corrente de Serviço em AC-15:
Com 230 V: 10 A
Com 400 V: 3 A
Com 500 V: 2 A
Com 690 V: 1 A
Corrente de Serviço em DC-12:
Com 24 V: 10 A
Com 110 V: 3 A
Com 220 V: 1 A
Com 440 V: 0,3 A
Com 600 V: 0,15 A
Proteção Contra Curto-Circuito:

Versão da Unidade: Fusível gL/gG: 10 A
Montagem/Fixação/Dimensões:

Posição de Montagem: Vertical, giratório em +/-180º
Tipo de Fixação: Parafusada e de encaixe em trilho de 35 mm
Dimensões: 57,5 mm (altura) x 45 mm (largura) x 73 mm (profundidade)
Distância a Respeitar:
Montagem em Linha: 10 mm (frente, cima, baixo), 0 mm (lado)
Relação a Componentes Aterrados: 10 mm (frente, cima, baixo), 6 mm (lado)
Relação a Componentes Sob Tensão: 10 mm (frente, cima, baixo), 6 mm (lado)
Conexões/Terminais:

Versão da Conexão Elétrica: Parafusada
Tipo de Seções Transversais dos Condutores Conectáveis:
Para Contatos Auxiliares: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
Cabos AWG para Contatos Auxiliares: 2x (20 ... 16), 2x (18 ... 14), 2x 12
Segurança:

Função do Produto: Operação efetuada positivamente conforme IEC 60947-5-1
Aptidão para Aplicação: Desligamento orientado para a segurança
Vida Útil Máxima: 20 anos
Proporção de Falhas Perigosas:
Baixa Taxa de Demanda: 40 %
Alta Taxa de Demanda: 73 %
Valor B10 em Taxa de Demanda Elevada: 1 000 000; com 0,3 x corrente de operação nominal
Taxa de Falhas [FIT] em Taxa de Demanda Baixa: 100 FIT
