Contator Auxiliar 110Vca 50/60Hz Innovations 3RH2131-1AF00 - Siemens

Nome da Marca do Produto: SIRIUS
Designação do Produto: Contator Auxiliar
Designação do Tipo de Produto: 3RH2

Dados Técnicos Gerais:
Tamanho do Contator: S00
Expansão do Produto: Interruptor auxiliar Si
Potência de Perda (valor nominal de corrente): 1,43 W
Tensão de Isolamento (grau de poluição 3 em CA): 690 V
Grau de Poluição: 3
Tensão de Impulso Suportável (valor nominal): 6 kV
Resistência ao Choque:
Impulso Retangular (CA): 7,3 g / 5 ms, 4,7 g / 10 ms
Pulso Senoidal (CA): 11,4 g / 5 ms, 7,3 g / 10 ms
Durabilidade Mecânica:
Contator (típica): 30.000.000
Contator com bloco de interruptor auxiliar montado (eletronicamente adequado): 5.000.000
Contator com bloco de interruptor auxiliar montado (típica): 10.000.000
Identificação de Referência (IEC 81346-2:2009): K
Diretiva RSP (Data): 10/01/2009
Peso: 0,231 kg
Condições Ambientais:
Altura de Montagem: Máximo 2.000 m acima do nível do mar
Temperatura Ambiente:
Durante Operação: -25 ... +60 °C
Durante Armazenamento: -55 ... +80 °C
Umidade Relativa do Ar:
Mínimo: 10 %
Máximo (55 ºC, conforme IEC 60068-2-30): 95 %
Impacto Ambiental:
Declaração Ambiental de Produto (EPD): Si
Potencial de Aquecimento Global [CO2 eq] Total: 49,2 kg
Potencial de Aquecimento Global [CO2 eq] durante Fabricação: 1,15 kg
Potencial de Aquecimento Global [CO2 eq] durante Operação: 48,2 kg
Potencial de Aquecimento Global [CO2 eq] após Fim da Vida Útil: -0,139 kg
Circuito de Corrente de Comando/Ativação:
Tipo de Tensão da Alimentação de Comando: CA
Tensão de Alimentação de Comando em CA:
50 Hz: 110 V
60 Hz: 110 V
Frequência da Tensão de Alimentação de Comando:
1: 50 Hz
2: 60 Hz
Fator da Área de Trabalho da Tensão de Alimentação da Bobina Magnética em CA:
50 Hz: 0,8 ... 1,1
60 Hz: 0,85 ... 1,1
Potência Aparente de Acionamento da Bobina Magnética em CA: 37 VA
Fator de Potência Indutiva (Bobina): 0,8
Potência Aparente de Retenção da Bobina Magnética em CA: 5,7 VA
Fator de Potência Indutiva (Retenção da Bobina): 0,25
Retardo de Acionamento em CA: 8 ... 33 ms
Retardo de Abertura em CA: 4 ... 15 ms
Tempo de Arco: 10 ... 15 ms
Circuito de Corrente Secundário:
Número de NF para Contatos Auxiliares: 1
Comutável sem Atraso: 1
Número de NA para Contatos Auxiliares: 3
Comutável sem Atraso: 3
Identificador de Contato: 31 E
Corrente de Serviço em AC-12 (máx.): 10 A
Corrente de Serviço em AC-15:
230 V: 10 A
400 V: 3 A
500 V: 2 A
690 V: 1 A
Corrente de Serviço em DC-12:
24 V: 10 A
110 V: 3 A
220 V: 1 A
440 V: 0,3 A
600 V: 0,15 A
Corrente de Serviço em DC-13:
24 V: 10 A
110 V: 1 A
220 V: 0,3 A
440 V: 0,14 A
600 V: 0,1 A
Frequência de Manobra em DC-12: Máx. 1.000 1/h
Frequência de Manobra em DC-13: Máx. 1.000 1/h
Montagem/Fixação/Dimensões:
Posição de Montagem: Vertical, giratório em +/- 180º, inclinável para a frente e para trás +/- 22,5º
Tipo de Fixação: Parafusada e de encaixe em trilho de 35 mm
Dimensões:
Altura: 57,5 mm
Largura: 45 mm
Profundidade: 73 mm
Conexões/Terminais:
Versão da Conexão Elétrica: Conexão parafusada para circuito auxiliar e de comando
Tipo de Seções Transversais dos Condutores Conectáveis (Contatos Auxiliares):
Fio Único ou Múltiplos: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
Fios Finos com Tratamento de Terminal Isolado: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Segurança:
Função do Produto:
Operação Efetuada Positivamente (IEC 60947-5-1): Si
Adequada para Função de Segurança: Si
Vida Útil Máxima: 20 anos
Proporção de Falhas Perigosas:
Taxa de Demanda Baixa (SN 31920): 40 %
Taxa de Demanda Elevada (SN 31920): 73 %
Valor B10 (Taxa de Demanda Elevada, SN 31920): 1.000.000 (com 0,3 x corrente de operação nominal)
Taxa de Falhas [FIT] (Taxa de Demanda Baixa, SN 31920): 100 FIT

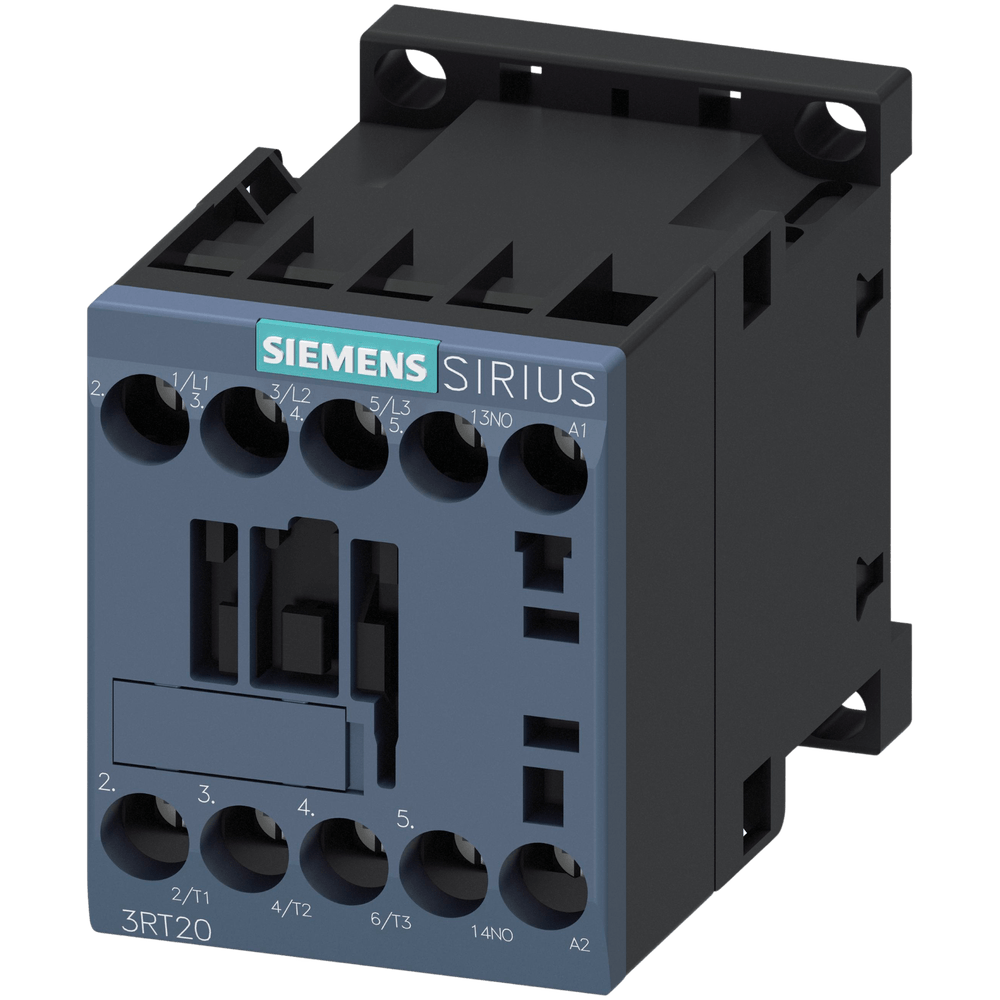

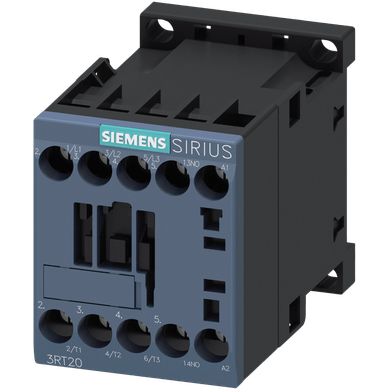

* Imagem meramente ilustrativa
