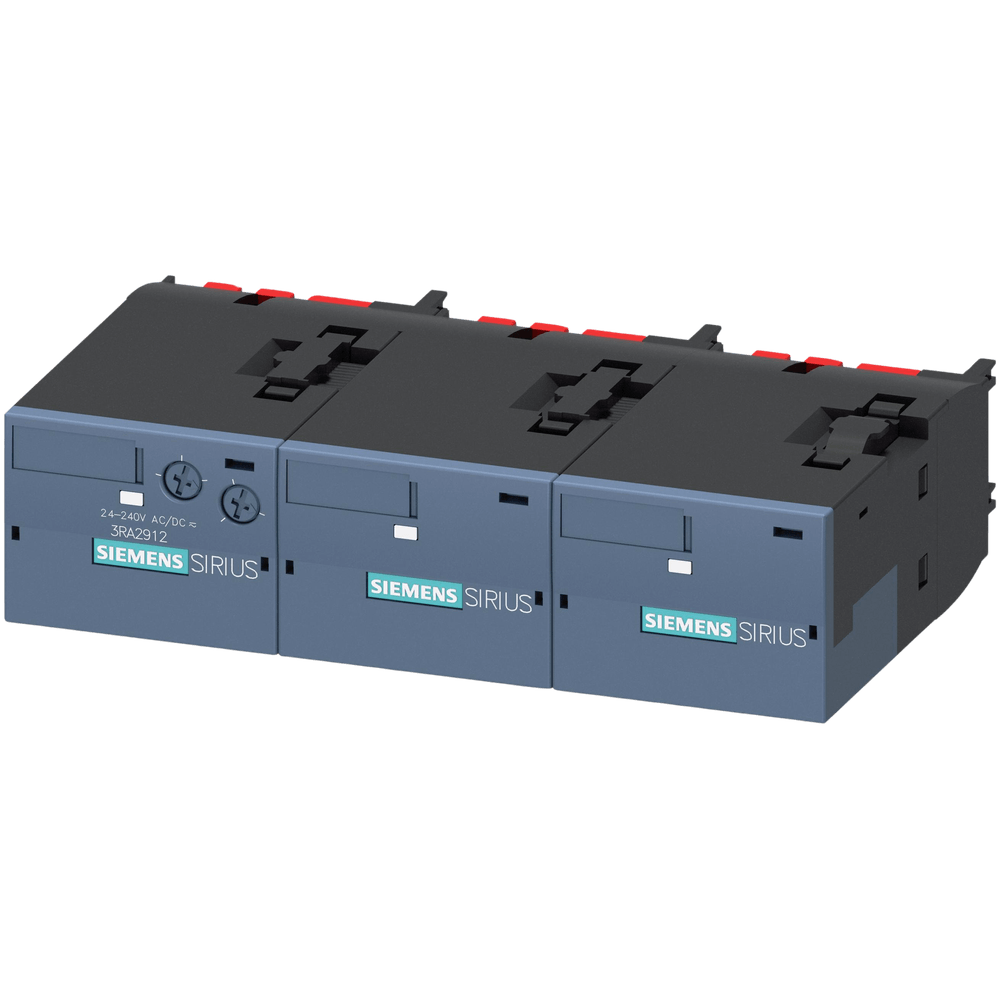

Bloco Auxiliar Temporizado P/ Contator 0,5-60S 24-240VCA/CC 3RA2816-0EW20 - Siemens

Nome da Marca do Produto: SIRIUS
Designação do Produto: Módulo de Função
Design do Produto: Módulo básico e dois módulos de acoplamento
Designação do Tipo de Produto: 3RA28

Dados Técnicos Gerais
Tamanho do Contator: S00, S0, S2, S3 (específico da empresa)
Saída de Componente do Produto: Semicondutor
Controle Remoto Necessário: Não
Controle Remoto Opcional: Não
Tensão de Isolação: 300 V (Categoria de Sobretensão III, IEC 60664, Grau de Poluição 3)
Tensão de Teste de Isolação: 1.5 kV
Grau de Poluição: 3
Resistência à Tensão de Surto: 4 kV
Tensão de Teste de Surto: 4.800 V
Corrente Consumida:

24 V: 24 mA
240 V: 7 mA
Resistência ao Choque: 15g / 11 ms (IEC 60068-2-27)
Resistência à Vibração:
10 ... 59 Hz: 0.35 mm
60 ... 150 Hz: 2g
Vida Útil Mecânica (Ciclos de Operação): 10.000.000
Vida Útil Elétrica (Ciclos de Operação) AC-15 a 230 V: 100.000
Tempo Ajustável: 0.5 ... 60 s
Precisão Relativa de Ajuste: 15%
Tempo de Recuperação: 150 ms
Código de Referência: K (IEC 81346-2)
Princípio Ativo: Eletrônico
Precisão Relativa de Repetição: 1%
Influência da Temperatura: ±1%
Influência da Fonte de Alimentação: ±2%
Proibição de Substâncias (Data): 01/10/2009
Substâncias SVHC:

Chumbo - 7439-92-1
Monóxido de Chumbo - 1317-36-8
Peso: 0.221 kg
Função do Produto
Função do Produto: Circuito Estrela-Triângulo

Circuito de Controle
Tipo de Tensão de Controle: AC/DC
Tensão de Controle:

AC a 50 Hz: 24 ... 240 V
AC a 60 Hz: 24 ... 240 V
Frequência da Tensão de Controle: 50 ... 60 Hz
Tensão de Controle a DC: 24 ... 240 V
Fator de Faixa de Operação (DC):
Valor Inicial: 0.85
Valor Máximo: 1.1
Fator de Faixa de Operação (AC a 50 Hz):
Valor Inicial: 0.85
Valor Máximo: 1.1
Fator de Faixa de Operação (AC a 60 Hz):
Valor Inicial: 0.85
Valor Máximo: 1.1
Design do Supressor de Surto: Com Varistor
Função de Comutação
Função de Comutação:

Atraso de Ligação: Não
Contato de Atraso/Instantâneo: Não
Contato de Passagem: Não
Contato de Passagem/Instantâneo: Não
Atraso de Desligamento: Não
Piscar Simétrico com Início de Intervalo/Instantâneo: Não
Piscar Simétrico com Início de Intervalo: Não
Piscar Simétrico com Início de Pulso/Instantâneo: Não
Piscar Simétrico com Início de Pulso: Não
Piscar Assimétrico com Início de Intervalo: Não
Piscar Assimétrico com Início de Pulso: Não
Ciclo de Relógio Constante com Início de Pulso: Não
Ciclo de Relógio Constante com Início de Intervalo: Não
Ciclo Variável com Início de Pulso: Não
Ciclo Variável com Início de Intervalo: Não
Circuito Estrela-Triângulo com Tempo de Atraso: Não
Circuito Estrela-Triângulo: Sim
Função de Comutação com Sinal de Controle

Atraso Adicional de Ligação: Não
Contato de Quebra de Passagem: Não
Contato de Quebra de Passagem/Instantâneo: Não
Atraso de Desligamento: Não
Atraso de Desligamento/Instantâneo: Não
Pulso Atrasado: Não
Pulso Atrasado/Instantâneo: Não
Modelagem de Pulso: Não
Modelagem de Pulso/Instantâneo: Não
Atraso Adicional de Ligação/Instantâneo: Não
Atraso de Ligação/Atraso de Desligamento: Não
Atraso de Ligação/Atraso de Desligamento/Instantâneo: Não
Contato de Passagem: Não
Contato de Passagem/Instantâneo: Não
Função de Relé de Intervalo com Sinal de Controle

Retroativável com Sinal de Controle Desativado/Instantâneo: Não
Retroativável com Sinal de Controle Ativado: Não
Retroativável com Sinal de Controle Ativado/Instantâneo: Não
Retriggerável com Sinal de Controle Desativado: Não
Proteção contra Curto-Circuito
Design do Fusível para Proteção:

Fusível gL/gG: 4 A
Circuito Auxiliar
Material dos Contatos de Comutação: AgSnO2
Número de Contatos NA: 2 (comutação atrasada)
Frequência de Operação com Contator 3RT2: Máximo 2.500 1/h

Circuito Principal
Tipo de Tensão: AC/DC

Entradas/Saídas
Função do Produto:

Saídas do Relé: Comutação atrasada/sem atraso: Não
Não Volátil: Não
Compatibilidade Eletromagnética
Imunidade EMC (IEC 61812-1, Ambiente A):
Interferência Conduzida:

Burst (IEC 61000-4-4): 2 kV (conexão de rede) / 1 kV (conexão de controle)
Surto Terra-Conductor (IEC 61000-4-5): 2 kV
Surto Conductor-Conductor (IEC 61000-4-5): 1 kV
Interferência de Campo (IEC 61000-4-3): 10 V/m
Descarga Eletrostática (IEC 61000-4-2): 8 kV
Dados Relacionados à Segurança
Categoria (EN 954-1): Nenhuma

Segurança Elétrica
Classe de Proteção IP (IEC 60529): IP20
Proteção Táctil Frontal (IEC 60529): Seguro para dedo, para contato vertical frontal
Tipo de Isolação: Isolação Básica

Conexões/Terminais
Componente do Produto: Terminal removível para circuito auxiliar e de controle: Não

Instalação/Montagem/Dimensões
Posição de Montagem: Qualquer (como contator)
Método de Fixação: Clip-on
Altura: 38 mm
Largura: 45 mm
Profundidade: 74 mm
Espaçamento Necessário:

Montagem Lateral:
Para Frente: 0 mm
Para Trás: 0 mm
Para Cima: 0 mm
Para Baixo: 0 mm
Lateral: 0 mm
Para Partes Aterradas:
Para Frente: 0 mm
Para Trás: 0 mm
Para Cima: 0 mm
Lateral: 0 mm
Para Baixo: 0 mm

Espaçamento Necessário para Partes Energizadas
Para Frente: 0 mm
Para Trás: 0 mm
Para Cima: 0 mm
Para Baixo: 0 mm
Lateral: 0 mm
Condições Ambientais
Altura de Instalação: Máximo 2.000 m acima do nível do mar
Temperatura Ambiente:

Durante Operação: -25 ... +60 °C
Durante Armazenamento: -40 ... +85 °C
Durante Transporte: -40 ... +85 °C
Umidade Relativa Durante Operação: 0 ... 95 %

* Imagem meramente ilustrativa
