Contator Estado Sólido 50A 24-230V 24Vcc 3RF2350-3AA02 - Siemens

Nome da marca do produto: SIRIUS
Designação do produto: Contator de estado sólido
Design do produto: Monofásico
Tipo do produto: 3RF23

Número do artigo do fabricante:
● _1 dos acessórios que podem ser encomendados: 3RF2900-3PA88
● _3 dos acessórios que podem ser encomendados: 3RF2900-0EA18
● _4 dos acessórios que podem ser encomendados: 3RF2950-0GA13

Designação do produto:
● _1 dos acessórios que podem ser encomendados: Cobertura de terminais
● _3 dos acessórios que podem ser encomendados: Conversor
● _4 dos acessórios que podem ser encomendados: Monitoramento de carga

Dados técnicos gerais:
Função do produto: Comutação no ponto zero
Perda de potência [W] para valor nominal da corrente:
● em CA em estado de operação quente: 54 W
● em CA em estado de operação quente por polo: 54 W
● sem carga típica: 0,4 W
Tensão de isolamento nominal: 600 V
Grau de poluição: 3
Tipo de tensão:
● da tensão de operação: CA
● da tensão de alimentação de controle: CC
Resistência a surtos do circuito principal nominal: 6 kV
Classe de proteção IP: IP00
Classe de proteção IP na frente de acordo com IEC 60529: IP00
Resistência a choques de acordo com IEC 60068-2-27: 15g / 11 ms
Resistência à vibração de acordo com IEC 60068-2-6: 2g
Código de referência de acordo com IEC 81346-2: Q
Proibição de substância (Data): 01/07/2006
Nome da substância SVHC:
● Chumbo - 7439-92-1
● Monóxido de chumbo - 1317-36-8
● Dibutilbis(pentano-2,4-dionato-O,O')estanho - 22673-19-4
Peso: 0,46 kg

Circuito principal:
Número de polos para o circuito principal: 1
Número de contatos NA: 1
Número de contatos NF: 0
Tipo de tensão de operação: CA
Tensão de operação:
● em CA a 50 Hz valor nominal: 24 ... 230 V
● em CA a 60 Hz valor nominal: 24 ... 230 V
Frequência de operação valor nominal: 50 ... 60 Hz
Faixa de operação em relação à tensão de operação em CA:
● a 50 Hz: 20 ... 253 V
● a 60 Hz: 20 ... 253 V
Corrente operacional:
● em AC-51 valor nominal: 50 A
● em AC-51 de acordo com IEC 60947-4-3: 36 A
● de acordo com UL 508 valor nominal: 45 A
Corrente operacional mínima: 500 mA
Taxa de subida de tensão no tiristor para contatos principais:
Máximo permitido: 1 000 V/µs
Tensão de bloqueio no tiristor para contatos principais:
Máximo permitido: 800 V
Corrente reversa do tiristor: 10 mA
Temperatura de derating: 40 °C
Resistência a corrente de surto valor nominal: 1 150 A
Valor I²t máximo: 6 600 A²·s

Circuito de controle:
Tipo de tensão da alimentação de controle: CC
Tensão de controle 1 em CC valor nominal máximo permitido: 30 V
Tensão de controle 1 em CC: 15 ... 24 V
Corrente de controle na tensão mínima de controle:
● em CC: 13 mA
Corrente de controle na tensão nominal em CC: 15 mA
Tempo de retardo ON: 1 ms; adicionalmente máx. meia onda
Tempo de retardo OFF: 1 ms; adicionalmente máx. meia onda

Circuito auxiliar:
Tipo de contato de comutação: Contato normalmente aberto (NA)
Número de contatos NF para contatos auxiliares: 0
Número de contatos NA para contatos auxiliares: 0
Número de contatos CO para contatos auxiliares: 0

Instalação/montagem/dimensões:
Método de fixação montagem lado a lado: Sim
Método de fixação: Fixação por parafuso e encaixe em trilho padrão de 35 mm de acordo com IEC 60715
Design do fio do parafuso para fixação do equipamento: M4
Altura: 100 mm
Largura: 67 mm
Profundidade: 141 mm

Conexões/terminais:
Componente do produto terminal removível para circuito auxiliar e de controle: Sim
Tipo de conexão elétrica:
● para o circuito principal: Conexão com terminal de anel
● para o circuito auxiliar e de controle: Conexão com terminal de anel
Tipo de seções de condutores conectáveis:
● para contatos principais para terminal de anel JIS: JIS C 2805 R 2-5, 5,5-5, 8-5, 14-5
● para terminal de anel DIN para contatos principais: DIN 46234 -5-2,5, -5-6, -5-10, -5-16, -5-25

Segurança elétrica:
Classe de proteção IP na frente de acordo com IEC 60529: IP00; IP20 com cobertura
Proteção contra toque na frente de acordo com IEC 60529: À prova de toque, para contato vertical pela frente com cobertura

Condições ambientais:
Altitude máxima de instalação acima do nível do mar: 1 000 m
Temperatura ambiente:
● Durante operação: -25 ... +60 °C
● Durante armazenamento: -55 ... +80 °C

Compatibilidade eletromagnética:
Interferência conduzida:
● Devido a surtos de acordo com IEC 61000-4-4: 2 kV / 5 kHz critério de comportamento 2
Emissões HF conduzidas de acordo com CISPR11: Classe A para ambiente industrial

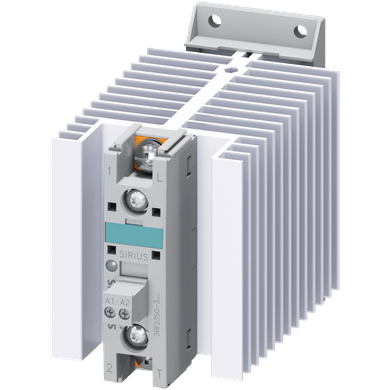

* Imagem meramente ilustrativa
