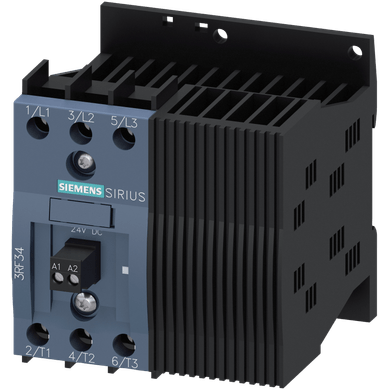

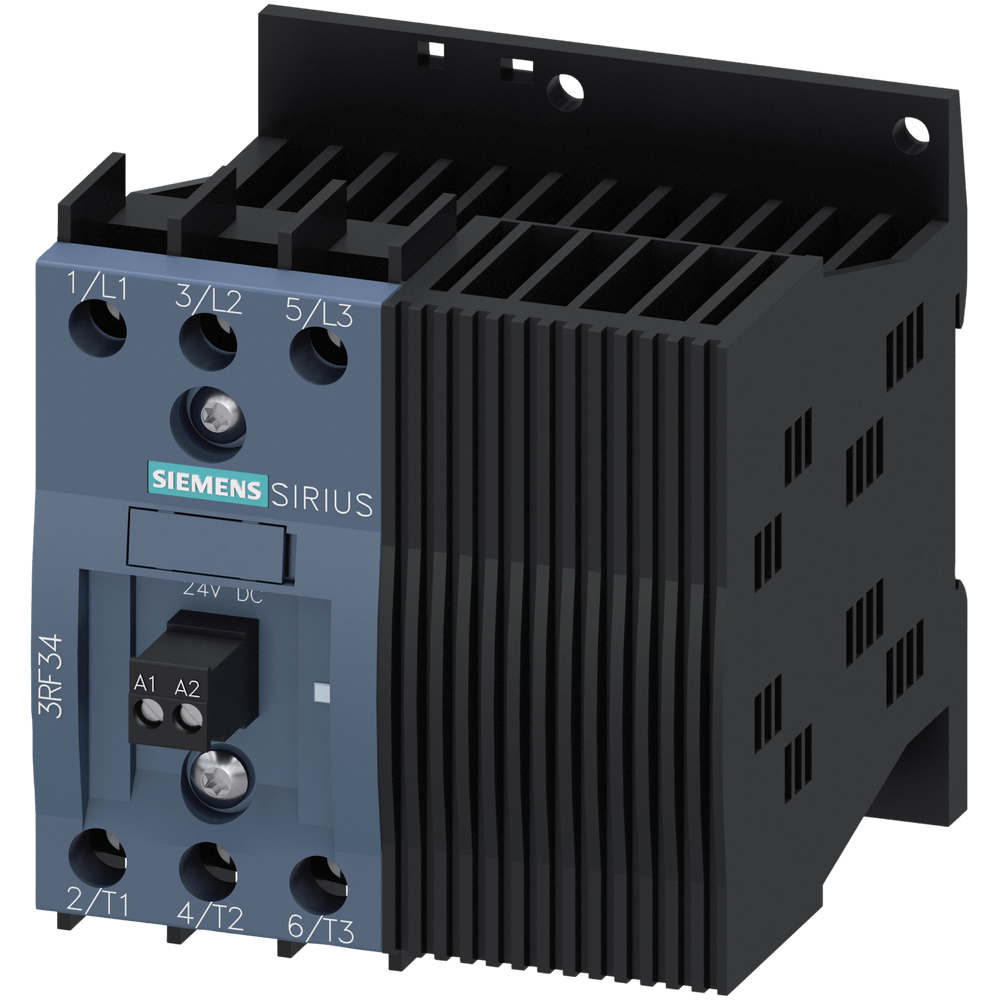

Contator Estado Sólido Trifásico 12,5A 48-480V 24Vcc 3RF3412-1BB04 - Siemens

Contator Estado Sólido Trifásico 12,5A 48-480V 24Vcc 3RF3412-1BB04 - Siemens Nome da marca do produto: SIRIUS Designação do produto: Contator de estado sólido Design do produto: Controle de duas fases Designação do tipo de produto: 3RF34 Número do artigo do fabricante: ● _1 dos acessórios que podem ser pedidos: 3RA2921-1BA00 ● _2 dos acessórios que podem ser pedidos: 3RF3900-0QA88 Designação dos acessórios: ● _1 dos acessórios que podem ser pedidos: Módulo de ligação ● _2 dos acessórios que podem ser pedidos: Adaptador de conexão Dados técnicos gerais: Função do produto: Comutação instantânea Perda de potência [W] para valor nominal da corrente: ● em AC em estado de operação quente: 22 W ● em AC em estado de operação quente por polo: 7,33 W ● sem parte de corrente de carga típica: 0,4 W Tensão de isolamento valor nominal: 600 V Tipo de tensão: ● da tensão de operação: AC ● da tensão de controle: DC Resistência de surtos do circuito principal valor nominal: 6 kV Classe de proteção IP: IP20 Classe de proteção IP na frente segundo IEC 60529: IP20 Resistência a choques conforme IEC 60068-2-27: 15g / 11 ms Resistência a vibrações conforme IEC 60068-2-6: 2g Código de referência conforme IEC 81346-2: Q Proibição de substância (Data): 28/05/2009 Nome da substância SVHC: ● Chumbo - 7439-92-1 ● Monóxido de chumbo (óxido de chumbo) - 1317-36-8 Peso: 0,493 kg Circuito principal: Número de polos para circuito de corrente principal: 3 Número de contatos NO para contatos principais: 2 Número de contatos NC para contatos principais: 0 Tipo de tensão da tensão de operação: AC Tensão de operação: ● em AC — a 50 Hz valor nominal: 48 ... 480 V — a 60 Hz valor nominal: 48 ... 480 V Frequência de operação valor nominal: 50 ... 60 Hz Tolerância simétrica relativa da frequência de operação: 10 % Faixa de operação relativa à tensão de operação em AC: ● a 50 Hz: 40 ... 506 V ● a 60 Hz: 40 ... 506 V Corrente operacional: ● em AC-3 a 400 V valor nominal: 12,5 A ● em AC-53a a 400 V a temperatura ambiente 40 °C valor nominal: 12,5 A Corrente operacional mínima: 500 mA Potência operacional: ● em AC-3 a 400 V valor nominal: 5,5 kW Taxa de aumento de tensão no tiristor para contatos principais: Máximo permitido: 1 000 V/µs Tensão de bloqueio no tiristor para contatos principais: Máximo permitido: 1 200 V Corrente inversa do tiristor: 10 mA Temperatura de desclassificação: 40 °C Resistência a surtos valor nominal: 1 200 A Valor I2t máximo: 7 200 A²·s Circuito de controle/Controle: Tipo de tensão da tensão de controle: DC Tensão de controle valor nominal: 24 V DC Tensão de controle: ● em DC valor inicial para detecção de sinal <1>: 15 V ● em DC valor total para reconhecimento de sinal <0>: 5 V Tolerância simétrica da frequência de linha: 5 Hz Fator de faixa de operação da tensão de controle valor nominal em DC: ● Valor inicial: 0,63 ● Valor total: 1,25 Corrente de controle à tensão mínima de controle: ● em DC: 2 mA Corrente de controle em DC valor nominal: 15 mA Tempo de atraso para ativação: 1 ms Tempo de atraso para desativação: 1 ms; adicionalmente, máximo meia onda Circuito auxiliar: Tipo de contato de comutação: Contato normalmente aberto (NO) Número de contatos NC para contatos auxiliares: 0 Número de contatos NO para contatos auxiliares: 0 Número de contatos CO para contatos auxiliares: 0 Instalação/montagem/dimensões: Posição de montagem: Vertical Método de fixação: Montagem lado a lado: Sim Método de fixação: Parafuso e encaixe em trilho DIN de 35 mm Design da rosca do parafuso para fixação do equipamento: M4 Altura: 95 mm Largura: 90 mm Profundidade: 100,8 mm Espaçamento necessário com montagem lado a lado: ● Para cima: 70 mm ● Para baixo: 50 mm Conexões/Terminais: Componente removível do produto para circuito auxiliar e de controle: Sim Tipo de conexão elétrica: ● Para circuito de corrente principal: Terminais de parafuso ● Para circuito auxiliar e de controle: Terminais de parafuso Seção de condutor conectável: ● Para contatos principais — Sólido: 2x (1,5 ... 2,5 mm²), 2x (2,5 ... 6 mm²) — Flexível com terminal de extremidade: 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm² ● Para cabos AWG para contatos principais: 2x (14 ... 10) Seção de condutor conectável para contatos principais: ● Sólido ou flexível: 1,5 ... 6 mm² ● Flexível com terminal de extremidade: 1 ... 10 mm² Seção de condutor conectável: ● Para contatos auxiliares e de controle — Sólido: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) — Flexível com terminal de extremidade: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) — Flexível sem terminal de extremidade: 1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,0 mm²) ● Para cabos AWG para contatos auxiliares e de controle: 1x (AWG 20 ... 12) Número AWG como seção de condutor conectável para contatos principais: 14 ... 10 Torque de aperto: ● Para contatos principais com terminais de parafuso: 2 ... 2,5 N·m ● Para contatos auxiliares e de controle com terminais de parafuso: 0,5 ... 0,6 N·m Torque de aperto [lbf·in]: ● Para contatos principais com terminais de parafuso: 18 ... 22 lbf·in ● Para contatos auxiliares e de controle com terminais de parafuso: 7,5 ... 5,3 lbf·in Design da rosca do parafuso de conexão: ● Para contatos principais: M4 ● Para contatos auxiliares e de controle: M3 Comprimento da tira do cabo: ● Para contatos principais: 7 mm ● Para contatos auxiliares e de controle: 7 mm Classificações UL/CSA: Corrente nominal de carga plena (FLA) para motor CA trifásico: ● A 480 V valor nominal: 7,6 A Potência mecânica obtida [hp] para motor CA trifásico: ● A 200/208 V valor nominal: 2 hp ● A 220/230 V valor nominal: 2 hp ● A 460/480 V valor nominal: 5 hp Dados de segurança: Proporção de falhas perigosas com alta taxa de demanda conforme SN 31920: 50 % MTTF com alta taxa de demanda: 76 anos IEC 61508: Valor T1 para intervalo de teste de prova ou vida útil conforme IEC 61508: 20 anos Segurança elétrica: Classe de proteção IP na frente conforme IEC 60529: IP20 Proteção contra toque na frente conforme IEC 60529: À prova de toque, para contato vertical pela frente Condições ambientais: Altitude de instalação máxima acima do nível do mar: 1 000 m Temperatura ambiente: ● Durante operação: -25 ... +60 °C ● Durante armazenamento: -55 ... +80 °C Compatibilidade eletromagnética: Interferência conduzida: ● Devido a surtos conforme IEC 61000-4-4: 2 kV / 5 kHz critério de comportamento 2 ● Devido a surtos condutor-terra conforme IEC 61000-4-5: 2 kV critério de comportamento 2 ● Devido a surtos condutor-condutor conforme IEC 61000-4-5: 1 kV critério *Imagem meramente ilustrativa
