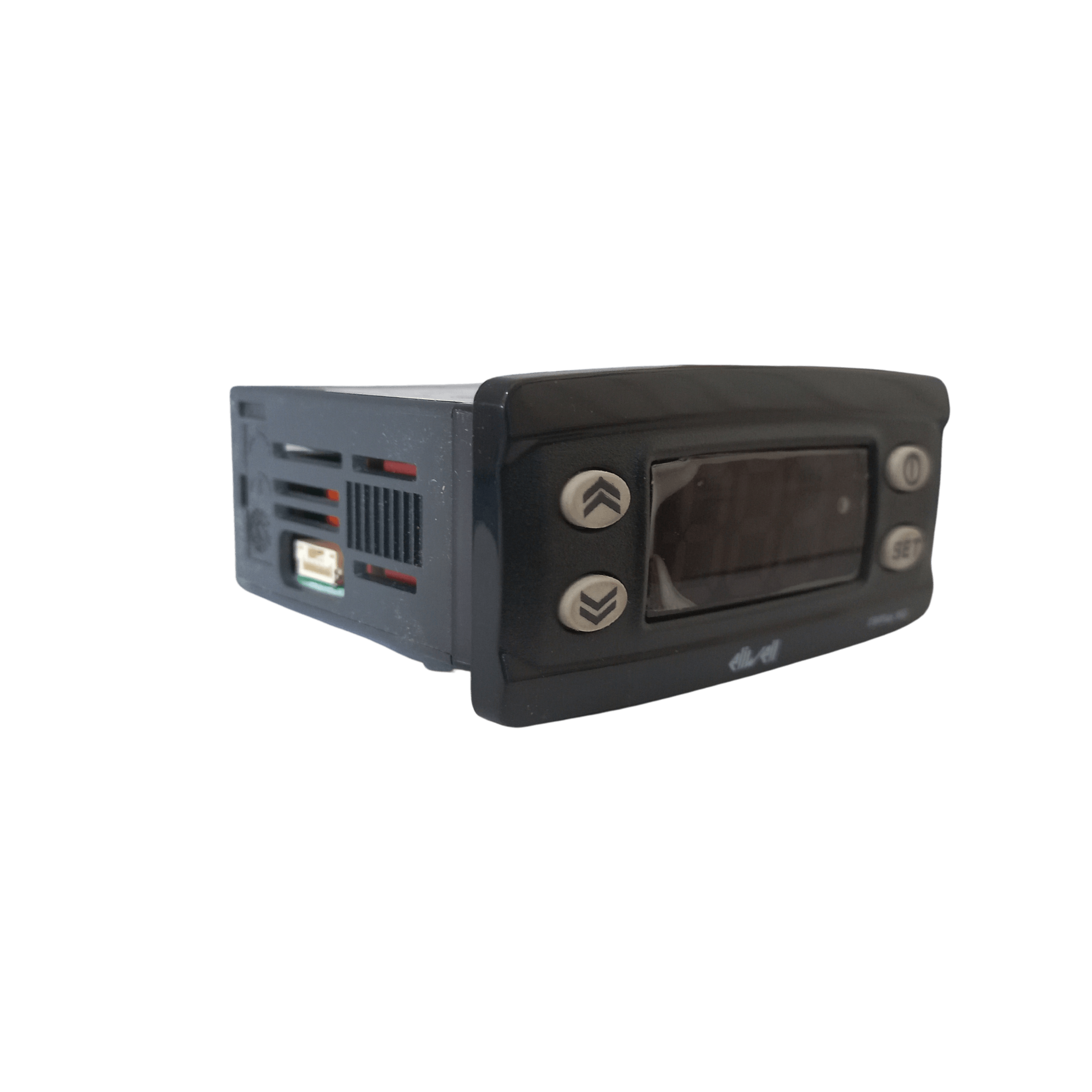

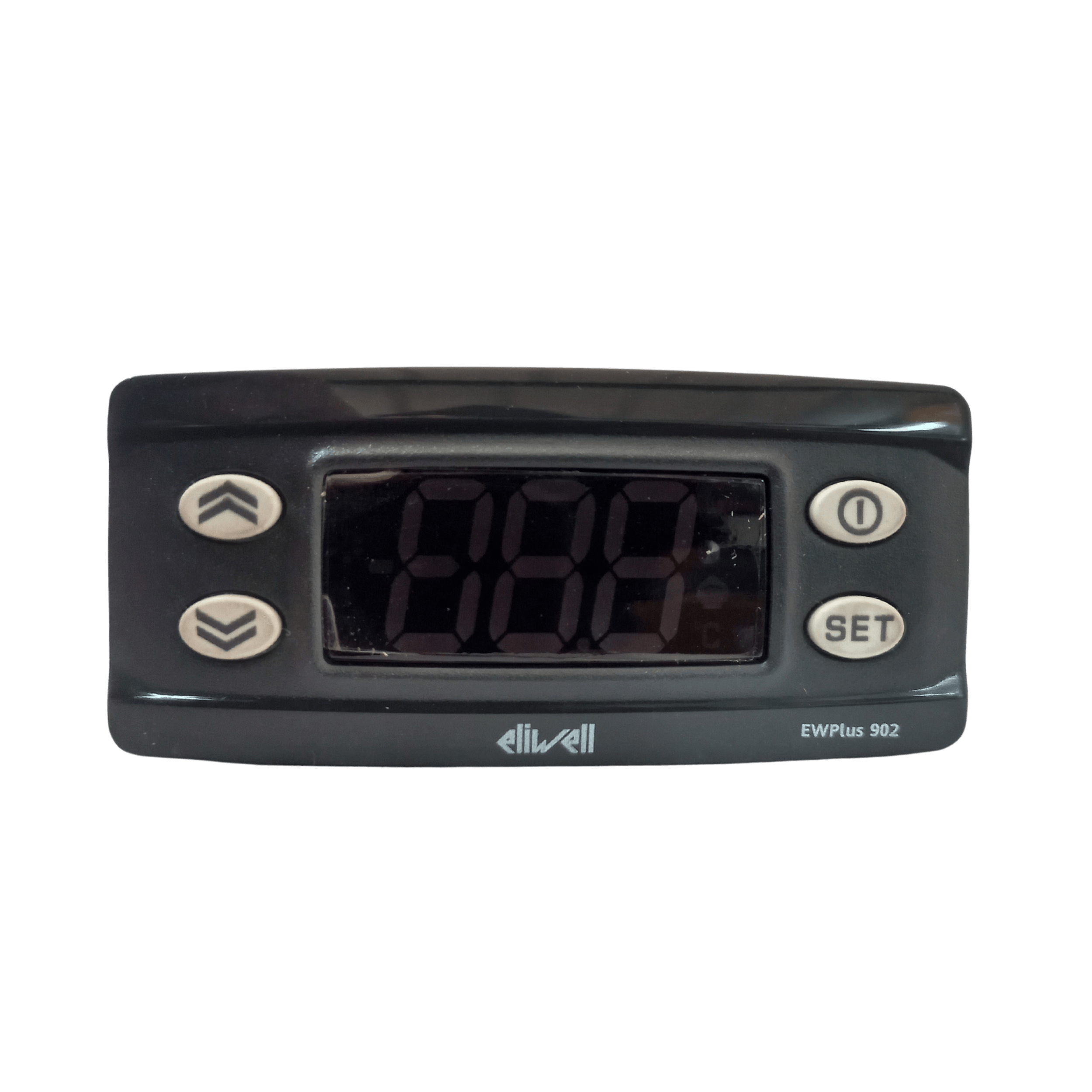

Controlador Eletrônico P/ Refrigeração EWPlus 902 EW11DI0TB4701 - Eliwell

Controlador Eletrônico P/ Refrigeração EWPlus 902 EW11DI0TB4701 - Eliwell

O instrumento foi projetado para montagem em painel. Faça um corte retangular com as medidas de 71 mm x 29 mm, insira o instrumento e fixe-o utilizando os suportes fornecidos. Não monte o instrumento em locais úmidos e/ou sujos. Ele é adequado para utilização em locais poluídos comuns. Ventile o local próximo às aletas de resfriamento do instrumento

Classificação: Dispositivo de controle (não de segurança) para ser integrado
Montagem: Montagem em painel com gabarito para corte com medidas de 71 mm x 29 mm
Tipo de controle: 1.B
Grau de poluição: 2
Classe de material: IIIa
Categoria de sobretensão: II
Tensão impulsiva nominal: 2500V
Temperatura: Em operação: –5 °C a +65 °C (+23 °F a +149 °F)
Para armazenamento: –30 °C a +85 °C (–22 °F a +185 °F)
Fonte de alimentação: 115Va or 230Va (±10%) 50/60 Hz
Consumo: 4VA max
Saída digital (relés): Consulte a etiqueta do dispositivo.
Grau de resistência ao fogo: D
Classe de software: A

Características de entrada
Intervalo de exibição: NTC: –50°C to +110°C (–58°C to +230°F) (no visor com 3 dígitos + sinal)
Precisão: Melhor que 0,5% em escala integral + 1 dígito
Resolução: 0,1 °C (0,1 °F a 199,9; 1 °F além)
Campainha: SIM (depende do modelo)
Entrada analógica: - EWPlus 902/961: 1 entrada NTC - EWPlus 971/974: 2 entradas NTC
Entrada digital: 1 entrada digital isenta de tensão

Características mecânicas
Carcaça: Carcaça de resina plástica PC UL94 V-0, cristal de policarbonato
Dimensões: Largura: 74 mm x 32 mm; comprimento: 59 mm (excluindo terminais)
Terminais: Terminais rosqueados para cabo com diâmetro de 13 AWG (2,5 mm²)
Conectores: TTL para conexão ao Copy Card (Cartão de Cópia)
Umidade: Em operação / Para armazenamento: 10% a 90% UR (sem condensação)

*Imagem Meramente Ilustrativa
