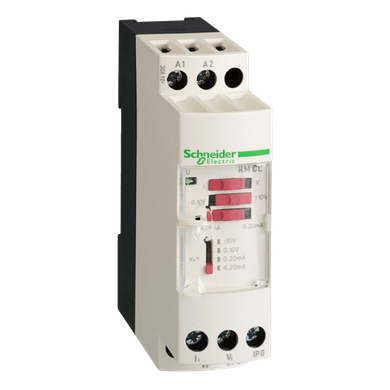

Conversor Analógico Universal De Tensão/Corrente 24VCC RMCV60BD - Schneider

O RMCV60BD é um relé conversor de tensão/corrente da linha Harmony RMC. Permite a conversão dos sinais mais comuns. Sua tensão de alimentação é de 24V DC, isolada. Possui quatro entradas com faixa de tensão/corrente de 0V a 10V, +/- 10V, 0mA a 20mA e 4mA a 20mA. Possui quatro saídas com faixa de tensão/corrente selecionável de 0V a 10V, +/- 10V, 0mA a 20mA e 4mA a 20mA. Também permite aumentar a distância de conexão entre um sensor e o dispositivo de aquisição de medição.

Principal
Linha de produto: Conversores Analógicos Zelio
Tipo de produto ou componente: Conversor de tensão/corrente
Tipo da entrada analógica: Tensão 0...300 V CA/CC 50/60 Hz; Tensão 0...50 V CA/CC 50/60 Hz; Tensão 0...500 V CA/CC 50/60 Hz
Tipo da saída analógica: Corrente 0..20 mA <= 500 Ohm comutável; Corrente 4..20 mA <= 500 Ohm comutável; Tensão 0..10 V >= 100 kOhm comutável
Tipo de proteção: Proteção contra curtos-circuitos na saída; Proteção da polaridade inversa na saída; Proteção contra sobretensão na saída (+/- 30V)
Abnormal analogue output voltage:-15 ... 0 V sem fio de entrada ou entrada quebrado
Abnormal analogue output current: -30…0 mA , saída selecionada 0..20 mA sem fio de entrada ou entrada quebrado; 4…30 mA , saída selecionada 4..20 mA sem fio de entrada ou entrada quebrado
Tensão nominal de alimentação [Us]: 24 V CC +/- 20 %, isolado
Consumo de corrente:<= 70 mA para saída de tensão; <= 90 mA para saída de corrente
Sinalização local: LED (Verde) para Ligar
Erro de medição
+/- 10% da escala completa a 20 ? (interferência eletromagnética de 10 V/m)
+/- 5% da escala completa a 20
Coeficiente de tempetura:200 ppm/°C
Capacidade de conexão de fixação
1 x 2,5 mm²2 x 1,5 mm²
Torque de aperto: 0,6…1,1 N.m
Gravação: CE
Resistência a sobretensão: 0,5 kV durante 1,2/50 µs conforme IEC 61000-4-5
[Ui] tensão de isolamento nominal: 2 kV
Modo de fixação
Por parafusos (Placa de montagem):De encaixe (Trilho DIN de 35mm)
Dados de fiabilidade de segurança: MTTFd = 21,6 anos; B10d = 20.000
Peso do produto: 0,15 kg
Meio ambiente
Normas: IEC 60584-1; IEC 60947-1
Certificações do produto: UL; GL; CSA
Grau de proteção IP: IP20 (bloco terminal); IP50 (caixa)
Resistência a incêndios: 850 °C conforme IEC 60695-2-1; 850 °C conforme UL
Resistência ao choque: 50 gn para 11 ms conforme IEC 60068-2-27
Resistência à vibração: 5 gn (f= 10…100 Hz) conforme IEC 60068-2-6
Resistência a descarga eletroestática: 6 kV (em contato) conforme IEC 61000-4-2 Nível 3; 8 kV (No ar) conforme IEC 61000-4-2 Nível 3; Resistência a transientes
1 kV (em entradas-saídas) conforme IEC 61000-4-4
2 kV (na fonte de alimentação) conforme IEC 61000-4-4
Perturbação irradiada / conduzida: CISPR11; CISPR22 grupo 1- classe B
Temperatura ambiente para armazenamento: -40…85 °C
Temperatura ambiente do ar para funcionamento: 0…50 °C montagem lado a lado; 0…60 °C espaçamentos de 2 cm
Grau de poluição: 2 conforme IEC 60664-1

* Imagem meramente ilustrativas
