Disjuntor Motor GV4-P03N 1,4-3,5A Manopla Rotativa – Schneider

Disjuntor de motor TeSys GV, 3 polos (3P), 3,5 A/690 V, para proteção de motores trifásicos 0,55-1,5 kW a 400 V. Ele fornece proteção termomagnética e funções adicionais de proteção do motor, capacidade de interrupção Icu 50 kA a 400 V, controle start-stop por manopla rotativa, conexão por terminais de parafuso Everlink BTR. Proteção térmica ajustável por mostradores com uma corrente de ajuste Ir na faixa de 1,4-3,5 A e uma classe de disparo selecionável 10 ou 20, proteção magnética a 17 In. Proteções adicionais têm captação fixa e incluem proteção de retardo de tempo curto Isd a 13 Ir, proteção contra desequilíbrio e perda de fase, proteção contra falha de aterramento.

Informações Gerais
Gama de Produtos: TeSys GV4
Nome Abreviado do Dispositivo: GV4P
Nome do Produto: TeSys GV4
Tipo de Produto: Disjuntor do Motor
Aplicação: Proteção do Motor
Tecnologia de Unidade de Viagem: Eletrônico e Termomagnético
Descrição dos Postes: 3P
Posição de Operação: Qualquer posição
Potência do Motor (kW)
0,55 kW a 400...415 V CA 50/60 Hz
0,75 kW a 400...415 V CA 50/60 Hz
0,75 kW a 500 V CA 50/60 Hz
1,1 kW a 500 V CA 50/60 Hz
1,1 kW a 660...690 V CA 50/60 Hz
1,5 kW a 660...690 V CA 50/60 Hz
1,5 kW a 500 V CA 50/60 Hz
2,2 kW a 660...690 V CA 50/60 Hz
1,1 kW a 400...415 V CA 50/60 Hz
1,5 kW a 400...415 V CA 50/60 Hz
Capacidade de Interrupção
100 kA Icu a 220...240 V CA 50/60 Hz (IEC 60947-2)
50 kA Icu a 380...415 V CA 50/60 Hz (IEC 60947-2)
50 kA Icu a 440 V CA 50/60 Hz (IEC 60947-2)
15 kA Icu a 525 V CA 50/60 Hz (IEC 60947-2)
65 kA a 208Y/120 V CA 50/60 Hz (UL 60947)
65 kA a 240 V CA 50/60 Hz (UL 60947)
35 kA a 480Y/277 V CA 50/60 Hz (UL 60947)
8 kA Icu a 660...690 V CA 50/60 Hz (IEC 60947-2)
25 kA Icu a 500 V CA 50/60 Hz (IEC 60947-2)
18 kA a 600Y/347 V CA 50/60 Hz (UL 60947)
Especificações Elétricas
Corrente Nominal [In]: 3,5 A
Corrente de Disparo Magnético: 59 UMA
Tensão Operacional Nominal [Ue]: 690 V CA 50/60 Hz (IEC 60947-2)
Tensão de Isolamento Nominal [Ui]: 800 V CA 50/60 Hz (IEC 60947-2)
Corrente Térmica de Ar Livre Convencional [Ith]: 115 A (IEC 60947-4-1)
Tensão de Impulso Suportável Nominal [Uimp]: 8 kV (IEC 60947-2)
Dissipação de Potência por Polo: 4,6 W
Durabilidade e Operação
Durabilidade Mecânica: 40.000 ciclos
Durabilidade Elétrica:
40.000 ciclos para AC-3 a 440 V In/2
40.000 ciclos para AC-3 a 440 V In
Taxa Máxima de Operação: 25 ciclos/h
Taxa de Serviço Nominal: Contínuo (IEC 60947-4-1)
Conexões e Terminais
Conectores de Parafuso EverLink BTR:
Superior: 1 cabo(s) 1,5…70 mm² (sólido), 1 cabo(s) 1,5…50 mm² (flexível)
Inferior: 1 cabo(s) 2,5…95 mm² (sólido), 1 cabo(s) 2,5…70 mm² (flexível)
Torque de Aperto:
9 Nm para cabo 16…95 mm²
5 Nm para cabo 1,5…10 mm²
Robustez Mecânica
Vibrações: +/- 1 mm 2...13,2 Hz (IEC 60068-2-6), 0,7 gn 13,2...100 Hz (IEC 60068-2-6)
Choques: 15 gn 11 ms (IEC 60068-2-27)
Sensibilidade de Falha de Fase: Sim (IEC 60947-4-1)
Dimensões e Peso
Altura: 155 mm
Largura: 81 mm
Profundidade: 165 mm
Peso Líquido: 1,6 kg
Cor e Adequação
Cor: Cinza (RAL 7016)
Adequação para Isolamento: Sim (IEC 60947-1)

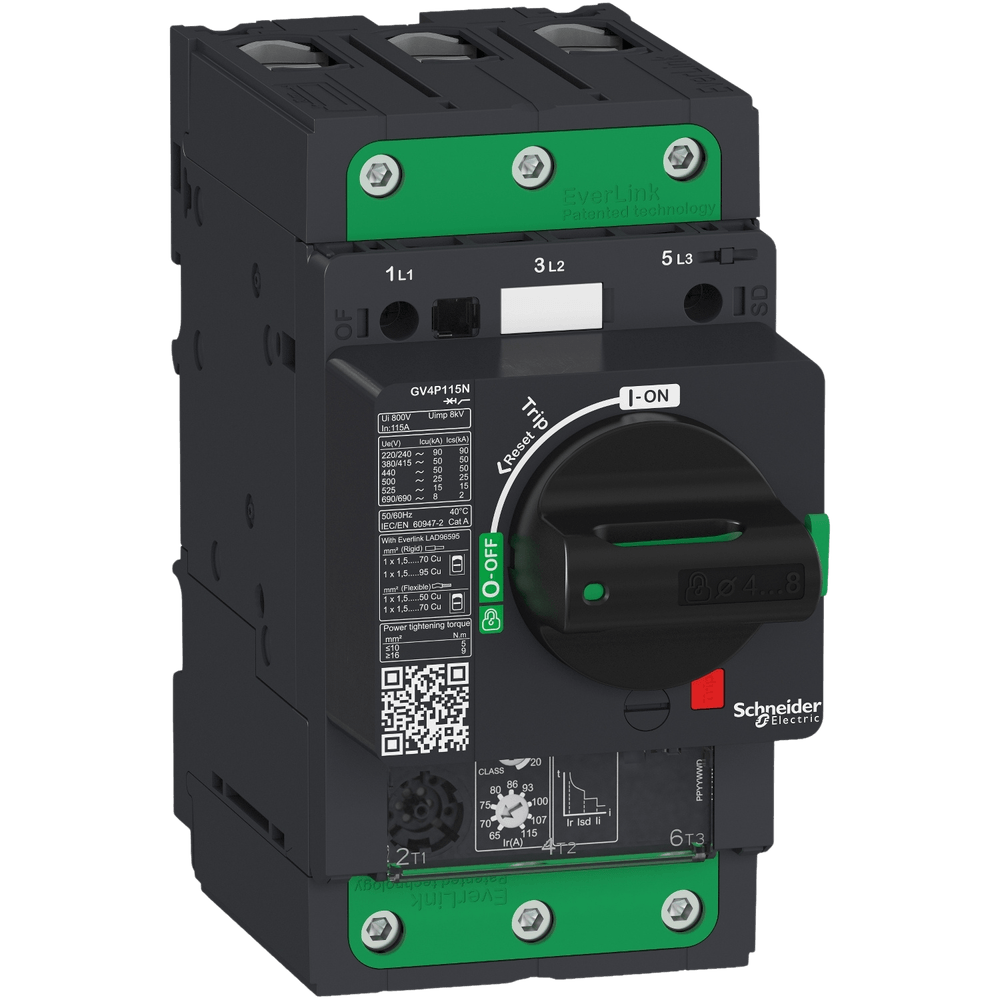

*Imagem meramente Ilustrativa*
