Disjuntor Motor Innovations 1,8-2,5A Conexão Mola 3RV20 11-1CA25 - Siemens

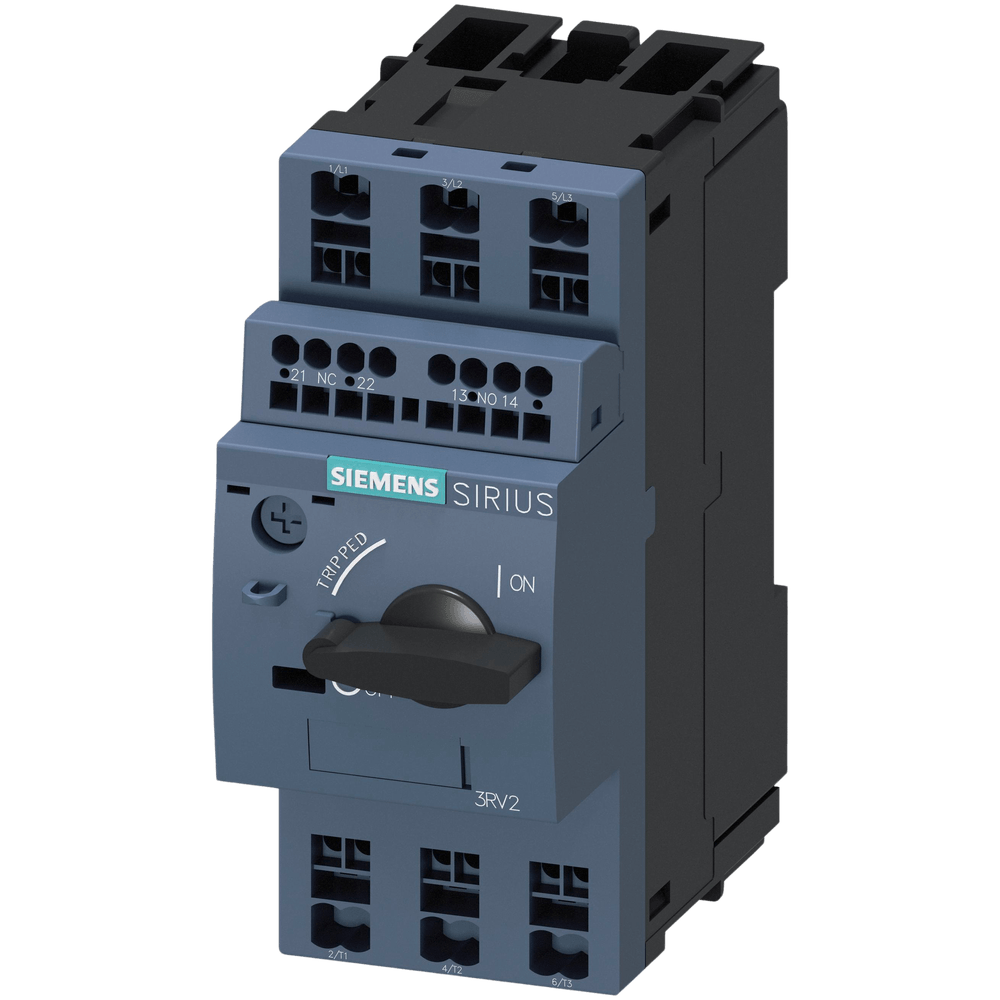

Disjuntor Motor Innovations 1,8-2,5A Conexão Mola 3RV20 11-1CA25 - Siemens Modelo: Marca do produto: SIRIUS Designação do produto: Disjuntor Design do produto: Para proteção de motor Designação do tipo de produto: 3RV2 Dados Técnicos Gerais: Tamanho do disjuntor: S00 Tamanho do contator combinável específico da empresa: S00, S0 Extensão do produto: Interruptor auxiliar: Sim Perda de potência [W]: Em CA no estado operacional quente: 7.25 W Em CA no estado operacional quente por polo: 2.4 W Tensão de isolamento com grau de poluição 3 em CA: 690 V Resistência à tensão de impulso (valor nominal): 6 kV Resistência ao choque (de acordo com IEC 60068-2-27): 25g / 11 ms Vida útil mecânica (ciclos operacionais): Contatos principais: típica 100.000 Contatos auxiliares: típica 100.000 Durabilidade elétrica (ciclos operacionais): típica 100.000 Código de referência (de acordo com IEC 81346-2): Q Proibição de substâncias (Data): 01/10/2009 Nome da substância SVHC: Chumbo - 7439-92-1 Peso: 0.38 kg Condições Ambientais: Altitude de instalação (máxima acima do nível do mar): 2.000 m Temperatura ambiente: Durante operação: -20 ... +60 °C Durante armazenamento: -50 ... +80 °C Durante transporte: -50 ... +80 °C Umidade relativa durante operação: 10 ... 95 % Circuito Principal: Número de polos para circuito principal: 3 Valor de resposta ajustável da corrente do disparador de sobrecarga dependente da corrente: 1.8 ... 2.5 A Tensão de operação: Valor nominal: 20 ... 690 V Em AC-3: Valor nominal máximo: 690 V Em AC-3e: Valor nominal máximo: 690 V Frequência de operação: 50 ... 60 Hz Corrente operacional: Valor nominal: 2.5 A Em AC-3 com 400 V: 2.5 A Em AC-3e com 400 V: 2.5 A Potência operacional: Em AC-3: Com 230 V: 0.4 kW Com 400 V: 0.75 kW Com 500 V: 1.1 kW Com 690 V: 1.5 kW Em AC-3e: Com 230 V: 0.4 kW Com 400 V: 0.75 kW Com 500 V: 1.1 kW Com 690 V: 1.5 kW Frequência de manobra: Em AC-3: máximo 15 1/h Em AC-3e: máximo 15 1/h Circuito Auxiliar: Design do interruptor auxiliar: Transversal Número de contatos NC para contatos auxiliares: 1 Número de contatos NO para contatos auxiliares: 1 Número de contatos CO para contatos auxiliares: 0 Corrente operacional dos contatos auxiliares em AC-15: 24 V: 2 A 120 V: 0.5 A 125 V: 0.5 A 230 V: 0.5 A Corrente operacional dos contatos auxiliares em DC-13: 24 V: 1 A 60 V: 0.15 A Funções de Proteção e Monitoramento: Função do produto: Detecção de falha à terra: Não Detecção de falha de fase: Sim Classe de disparo: CLASS 10 Design do disparador de sobrecarga: Térmico Capacidade de Curto-Circuito: Capacidade de interrupção máxima de corrente de curto-circuito (Icu): Em CA a 240 V: 100 kA Em CA a 400 V: 100 kA Em CA a 500 V: 100 kA Em CA a 690 V: 10 kA Capacidade de interrupção de corrente de curto-circuito operacional (Ics): Em CA a 240 V: 100 kA Em CA a 400 V: 100 kA Em CA a 500 V: 100 kA Em CA a 690 V: 10 kA Valor de resposta da corrente do disparador de curto-circuito instantâneo: 33 A Classificações UL/CSA: Corrente de carga plena (FLA) para motor trifásico: A 480 V: 2.5 A A 600 V: 2.5 A Potência mecânica emitida [hp]: Para motor AC monofásico: A 230 V: 0.17 hp Para motor AC trifásico: A 200/208 V: 0.5 hp A 220/230 V: 0.5 hp A 460/480 V: 1 hp A 575/600 V: 1.5 hp Proteção Contra Curto-Circuito: Função do produto: Proteção contra curto-circuito: Sim Design do disparador de curto-circuito: Magnético Design do fusível para proteção contra curto-circuito do interruptor auxiliar: Fusível gL/gG: 10 A, disjuntor miniatura C 6 A (corrente de curto-circuito Ik < 400 A) Design do fusível para rede IT para proteção contra curto-circuito do circuito principal: A 400 V: gL/gG 25 A A 500 V: gL/gG 25 A A 690 V: gL/gG 20 A Montagem/Fixação/Dimensões: Posição de montagem: Qualquer Método de fixação: Fixação por parafusos e montagem tipo snap-on em trilhos DIN de 35 mm (de acordo com DIN EN 60715) Altura: 106 mm Largura: 45 mm Profundidade: 97 mm Espaçamento requerido: Com montagem lado a lado: 0 mm Para partes aterradas a 400 V: Para baixo: 30 mm Para cima: 30 mm Para o lado: 9 mm Para partes sob tensão a 400 V: Para baixo: 30 mm Para cima: 30 mm Para o lado: 9 mm Para partes aterradas a 500 V: Para baixo: 30 mm Para cima: 30 mm Para o lado: 9 mm Para partes sob tensão a 500 V: Para baixo: 30 mm Para cima: 30 mm Para o lado: 9 mm Para partes aterradas a 690 V: Para baixo: 50 mm Para cima: 50 mm Para trás: 0 mm Para o lado: 30 mm Para frente: 0 mm Para partes sob tensão a 690 V: Para baixo: 50 mm Para cima: 50 mm Para trás: 0 mm Para o lado: 30 mm Para frente: 0 mm Conexões/Terminais: Tipo de conexão elétrica: Para circuito principal: Terminais com mola Para circuito auxiliar e de controle: Terminais com mola Disposição dos conectores elétricos para circuito principal: Em cima e embaixo Tipo de seções transversais dos condutores conectáveis: Conexões/Terminais Auxiliares: Tipo de seções transversais dos condutores conectáveis para contatos auxiliares: Sólido ou multifilar: 2x (0,5 ... 2,5 mm²) Finamente estriado com tratamento de extremidade do núcleo: 2x (0,5 ... 1,5 mm²) Finamente estriado sem tratamento de extremidade do núcleo: 2x (0,5 ... 1,5 mm²) Cabo AWG para contatos auxiliares: 2x (20 ... 14) Design da Chave de Fendas: Diâmetro do eixo da chave de fendas: 3 mm Tamanho da ponta da chave de fendas: 3,0 x 0,5 mm Dados Relacionados à Segurança: Função do produto: Adequado para função de segurança: Sim Adequação para uso: Ativação relacionada à segurança: Não Desativação relacionada à segurança: Sim Vida útil máxima: 10 anos Teste de vida útil relacionado ao desgaste: Necessário: Sim Proporção de falhas perigosas: Taxa de demanda baixa (conforme SN 31920): 40 % Taxa de demanda elevada (conforme SN 31920): 50 % Valor B10 em taxa de demanda elevada (conforme SN 31920): 5.000 Taxa de falhas [FIT] em taxa de demanda baixa (conforme SN 31920): 50 FIT Normas ISO e IEC: Tipo de dispositivo conforme ISO 13849-1: 3 Sobredimensionamento conforme ISO 13849-2: Necessário: Sim Tipo de dispositivo de segurança conforme IEC 61508-2: Tipo A Valor T1 para intervalo de teste de prova ou vida útil (de acordo com IEC 61508): 10 anos Segurança Elétrica: Classe de proteção IP na frente (de acordo com IEC 60529): IP20 Proteção contra contato na frente (de acordo com IEC 60529): Segurança para dedos, em caso de contato vertical pela frente Display: Versão do display para estado de comutação: Manopla * Imagem meramente ilustrativa
