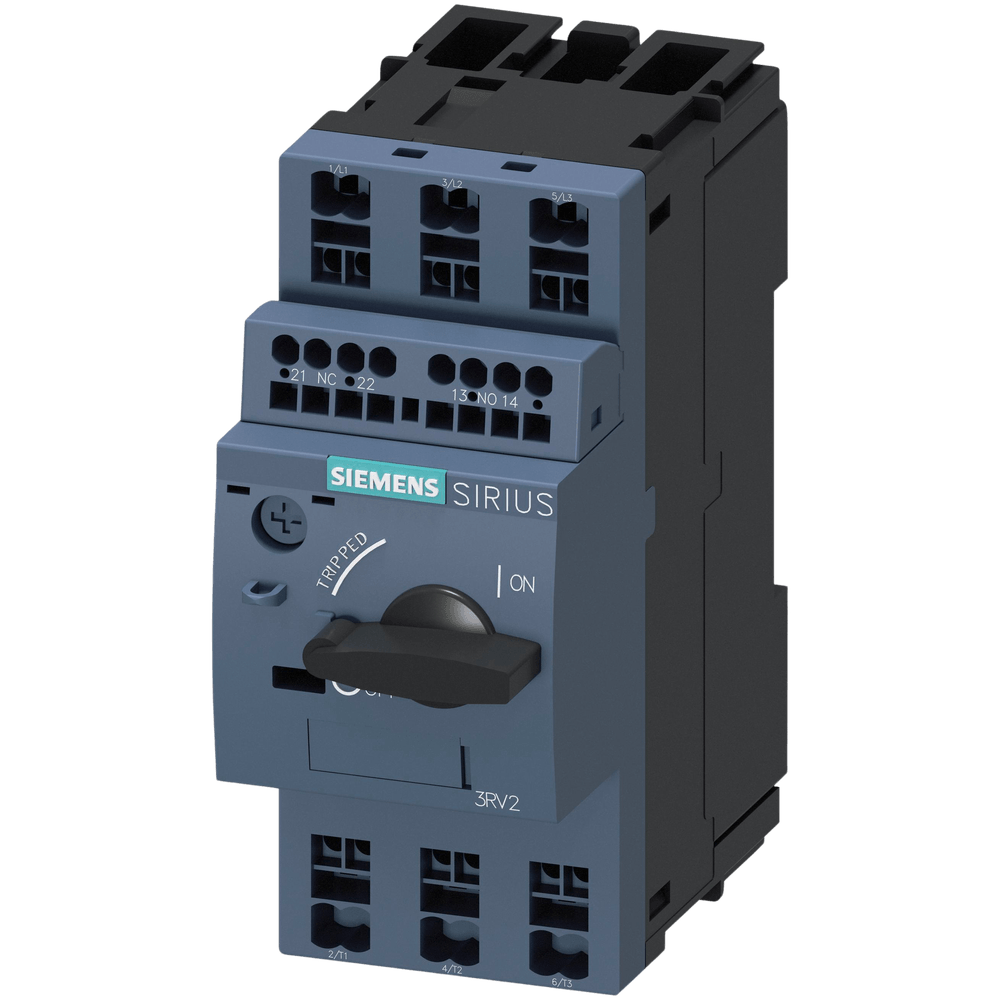

Disjuntor Motor Innovations 5,5-8A Conexão Mola 3RV2011-1HA25 - Siemens

Disjuntor Motor Innovations 5,5-8A Conexão Mola 3RV2011-1HA25 - Siemens Dados do Produto SIRIUS: Disjuntor para Proteção de Motores 3RV2 Informações Gerais Marca: SIRIUS Designação do Produto: Disjuntor Tipo do Produto: Para proteção de motores Tamanho do Disjuntor: S00 Tamanho do Contator: Compatível com S00, S0 Extensão do Produto: Interruptor auxiliar disponível Perda de Potência (W): Em estado de operação quente: 9,25 W Por polo em estado de operação quente: 3,1 W Tensão de Isolamento (grau de poluição 3): 690 V Resistência a Surto: 6 kV Resistência a Choque (IEC 60068-2-27): 25g / 11 ms Vida Útil Mecânica (ciclos de operação): 100.000 (contatos principais e auxiliares) Referência segundo IEC 81346-2: Q Peso: 0,388 kg Condições Ambientais Altura de Instalação: Máx. 2.000 m acima do nível do mar Temperatura Ambiente: Operação: -20 ... +60 °C Armazenamento: -50 ... +80 °C Transporte: -50 ... +80 °C Umidade Relativa durante a Operação: 10 ... 95 % Circuito Principal Número de Polos: 3 Corrente de Resposta Ajustável (sobrecarga): 5,5 ... 8 A Tensão de Operação: Valor nominal: 20 ... 690 V AC-3: Máximo 690 V AC-3e: Máximo 690 V Frequência de Operação: 50 ... 60 Hz Corrente Operacional: Valor nominal: 8 A AC-3 (400 V): 8 A AC-3e (400 V): 8 A Potência Operacional: AC-3: 230 V: 1,5 kW 400 V: 3 kW 500 V: 4 kW 690 V: 5,5 kW AC-3e: 230 V: 1,5 kW 400 V: 3 kW 500 V: 4 kW 690 V: 5,5 kW Frequência Operacional Máxima: AC-3: 15 1/h AC-3e: 15 1/h Circuito Auxiliar Design do Interruptor Auxiliar: Transversal Contatos Auxiliares: NC: 1 NO: 1 CO: 0 Corrente Operacional dos Contatos Auxiliares (AC-15): 24 V: 2 A 120 V: 0,5 A 125 V: 0,5 A 230 V: 0,5 A Corrente Operacional dos Contatos Auxiliares (DC-13): 24 V: 1 A 60 V: 0,15 A Funções de Proteção e Monitoramento Detecção de Falha à Terra: Não Detecção de Falha de Fase: Sim Classe de Disparo: CLASS 10 Design do Dispositivo de Sobrecarga: Térmico Capacidade Máxima de Corrente de Curto-Circuito (Icu): 240 V: 100 kA 400 V: 100 kA 500 V: 42 kA 690 V: 6 kA Capacidade de Corrente de Curto-Circuito de Operação (Ics): 240 V: 100 kA 400 V: 100 kA 500 V: 42 kA 690 V: 4 kA Corrente de Resposta do Dispositivo de Curto-Circuito Instantâneo: 104 A Proteção contra Curto-Circuito Função de Proteção contra Curto-Circuito: Sim Design do Dispositivo de Curto-Circuito: Magnético Design do Fusível para Proteção do Interruptor Auxiliar: Necessário gL/gG: 10 A, Disjuntor Miniatura C 6 A Design do Fusível para Rede IT: 400 V: gL/gG 50 A 500 V: gL/gG 40 A 690 V: gL/gG 35 A Instalação/Montagem/Dimensões Posição de Montagem: Qualquer Método de Fixação: Montagem por parafuso e encaixe em trilho DIN de 35 mm (DIN EN 60715) Dimensões: Altura: 106 mm Largura: 45 mm Profundidade: 97 mm Espaçamento Necessário: Montagem lado a lado: 0 mm Para partes aterradas a 400 V: 30 mm (cima/baixo) e 9 mm (lado) Para partes energizadas a 400 V: 30 mm (cima/baixo) e 9 mm (lado) Para partes aterradas a 690 V: 50 mm (cima/baixo), 0 mm (trás), 30 mm (lado) Para partes energizadas a 690 V: 50 mm (cima/baixo), 0 mm (trás), 30 mm (lado) Conexões/Terminais Tipo de Conexão Elétrica: Circuito principal: Terminais com mola Circuito auxiliar e de controle: Terminais com mola Arranjo dos Conectores Elétricos: Superior e inferior Seções Transversais Conectáveis para Contatos Principais: Sólido ou multifilar: 2x (0,5 ... 4 mm²) Finamente estriado com tratamento de extremidade: 2x (0,5 ... 2,5 mm²) Finamente estriado sem tratamento de extremidade: 2x (0,5 ... 2,5 mm²) Cabo AWG: 2x (20 ... 12) Cabo Conectável para Contatos Auxiliares: Sólido ou multifilar: 2x (0,5 ... 2,5 mm²) Finamente estriado com tratamento de extremidade: 2x (0,5 ... 1,5 mm²) Finamente estriado sem tratamento de extremidade: 2x (0,5 ... 1,5 mm²) Cabo AWG: 2x (20 ... 14) Ferramentas Necessárias Design do Cabo de Chave de Fenda: Diâmetro: 3 mm Tamanho da Ponta: 3,0 x 0,5 mm Dados Relacionados à Segurança Função do Produto: Adequado para funções de segurança Adequação para Uso: Ativação de segurança: Não Desativação de segurança: Sim Vida Útil Máxima: 10 anos Teste de Vida Relacionada ao Desgaste: Necessário Proporção de Falhas Perigosas: Taxa de demanda baixa (SN 31920): 40% Taxa de demanda alta (SN 31920): 50% Valor B10 (alta demanda, SN 31920): 5.000 Taxa de Falha (FIT, demanda baixa, SN 31920): 50 FIT Normas ISO e IEC Tipo de Dispositivo segundo ISO 13849-1: 3 Superdimensionamento segundo ISO 13849-2: Necessário Tipo de Dispositivo de Segurança segundo IEC 61508-2: Tipo A Valor T1 para Intervalo de Teste ou Vida segundo IEC 61508: 10 anos Segurança Elétrica Classe de Proteção IP (frente, IEC 60529): IP20 Proteção ao Toque (frente, IEC 60529): Acesso seguro para contato vertical pela frente Exibição Versão de Exibição para Status de Comutação: Alça * Imagem meramente ilustrativa
